Diaclases?

[Invité jean francois06]

Je commence par la définition des diaclases.

Dans le dico de géol : Cassure de roches  ou de terrains sans déplacement relatif des parties séparées. S'emploie pour des cassures perpendiculaires aux couches sédimentaires.

Wiki : "Le terme de diaclase, du grec διά [dia] (par) et klasis (fracture, rupture) est utilisé pour désigner l'épisode au cours duquel une roche se fend sans que les parties disjointes s'éloignent l'une de l'autre (ne pas confondre avec la faille). Il n'y a ni déplacement (pas de rejet), ni remplissage. Ce type de fracture est souvent orienté perpendiculairement aux limites de stratification.

Une diaclase peut apparaître du fait des pressions auxquelles est soumise la roche : pression lithostatique et contraintes locales liées aux mouvements. Mais en général, de faibles contraintes tectoniques sont nécessaires et les diaclases se forment facilement."

ça à l'air très simple. en plus j'ai entendendu dire que les diaclases apparaisent que près de la surface, lors de la décompression, en fait il faut que la charge lithostatique diminue.

Alors je regarde les affleurements.

Ici, dans des niveaux marneux, avec visuellement des niveaux plus calcaire, mais la transition est subtile, c'est l'altération qui nous donne une image de la composition, mais que donnerait une analyse?

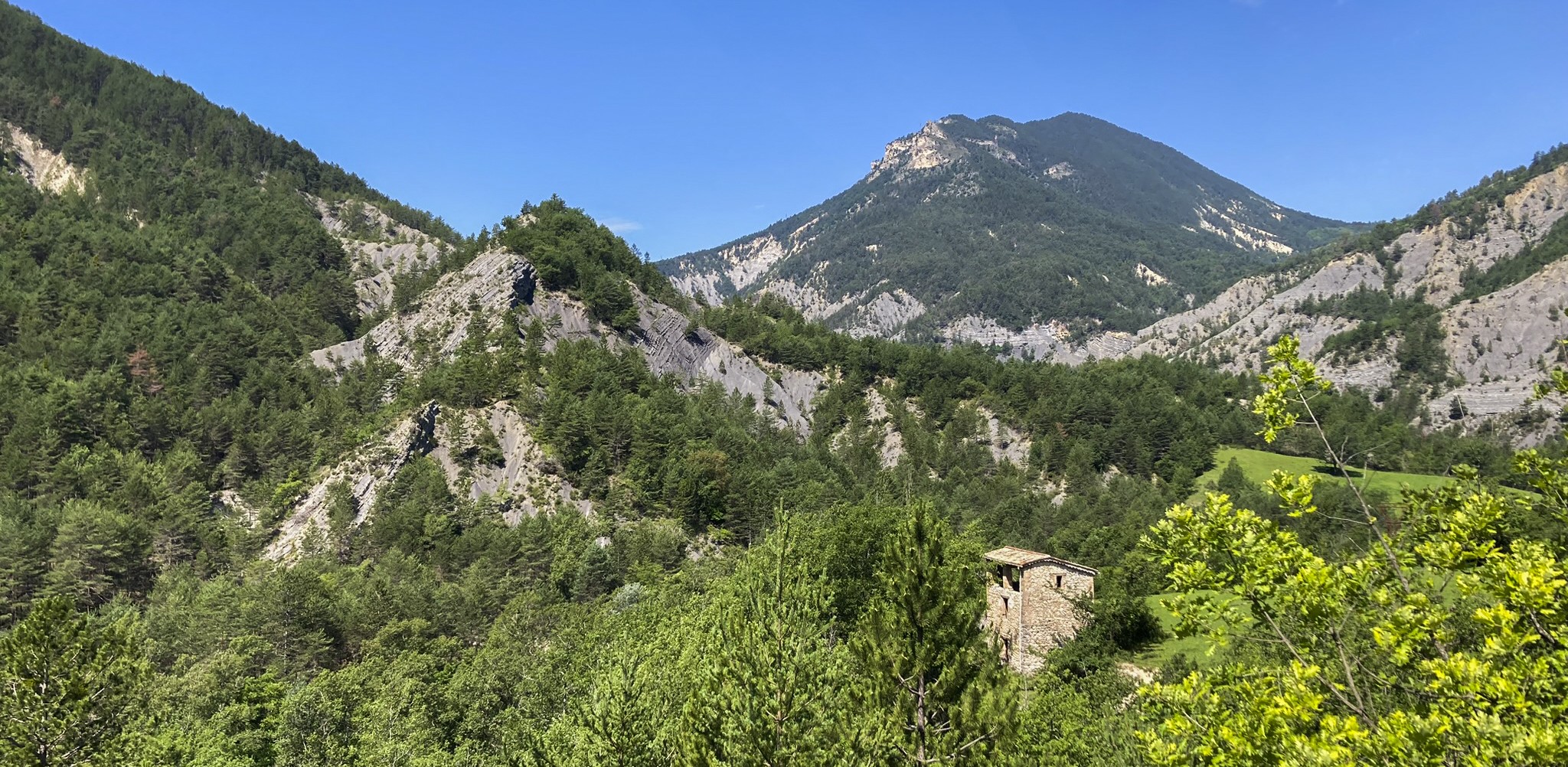

On commence par le paysage. on est dans les alpes maritimes, au dessus de Puget Théniers, c'est la route qui monte à Léouvé.

Une vue vers le Torrent du Rivet.

Ce sont des séries marneuses du crétacé, Néocomien.

Des alternances de niveaux marneux avec des niveaux plus calcaire, la couleur donne des indications (apparemment).

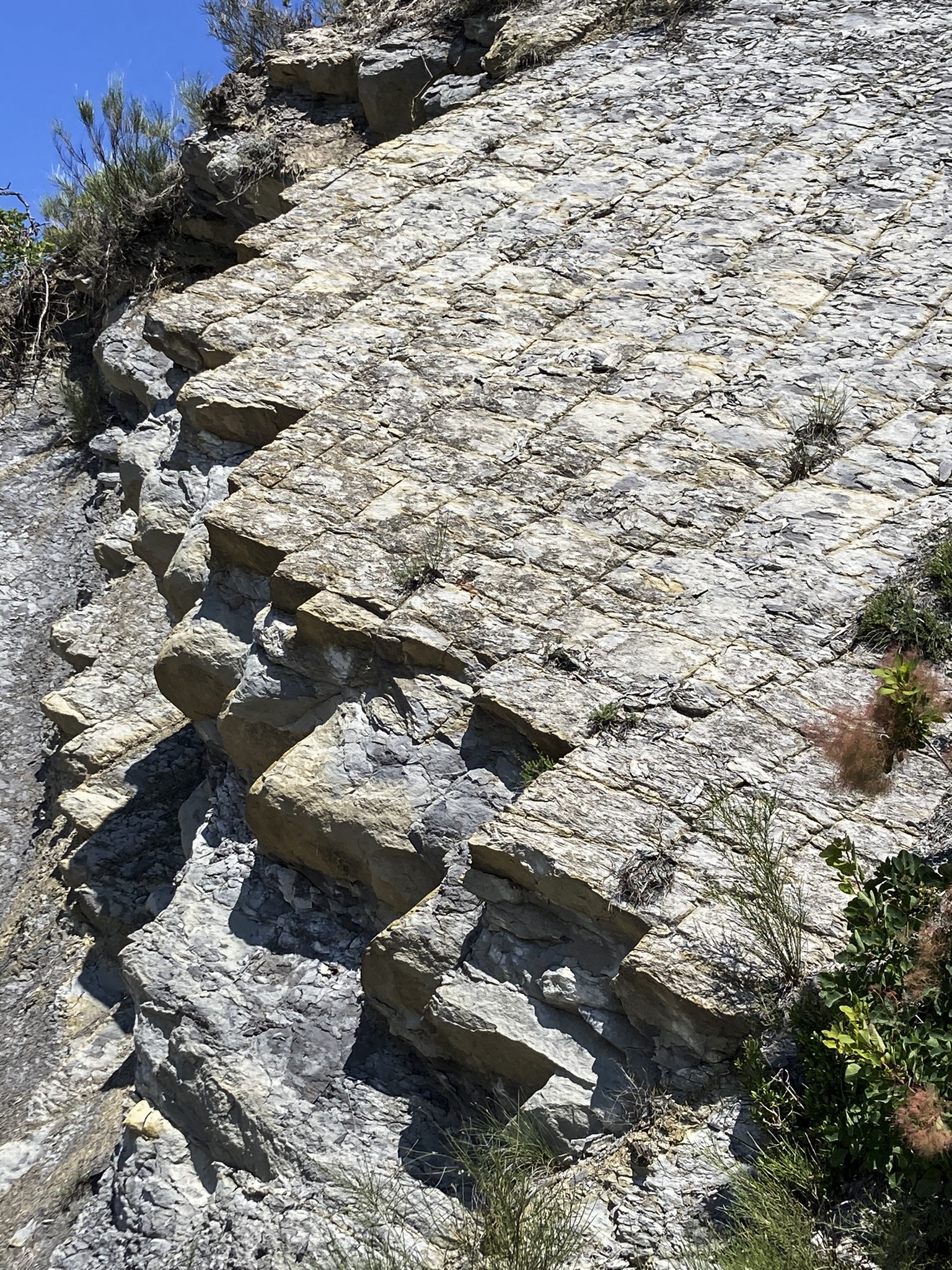

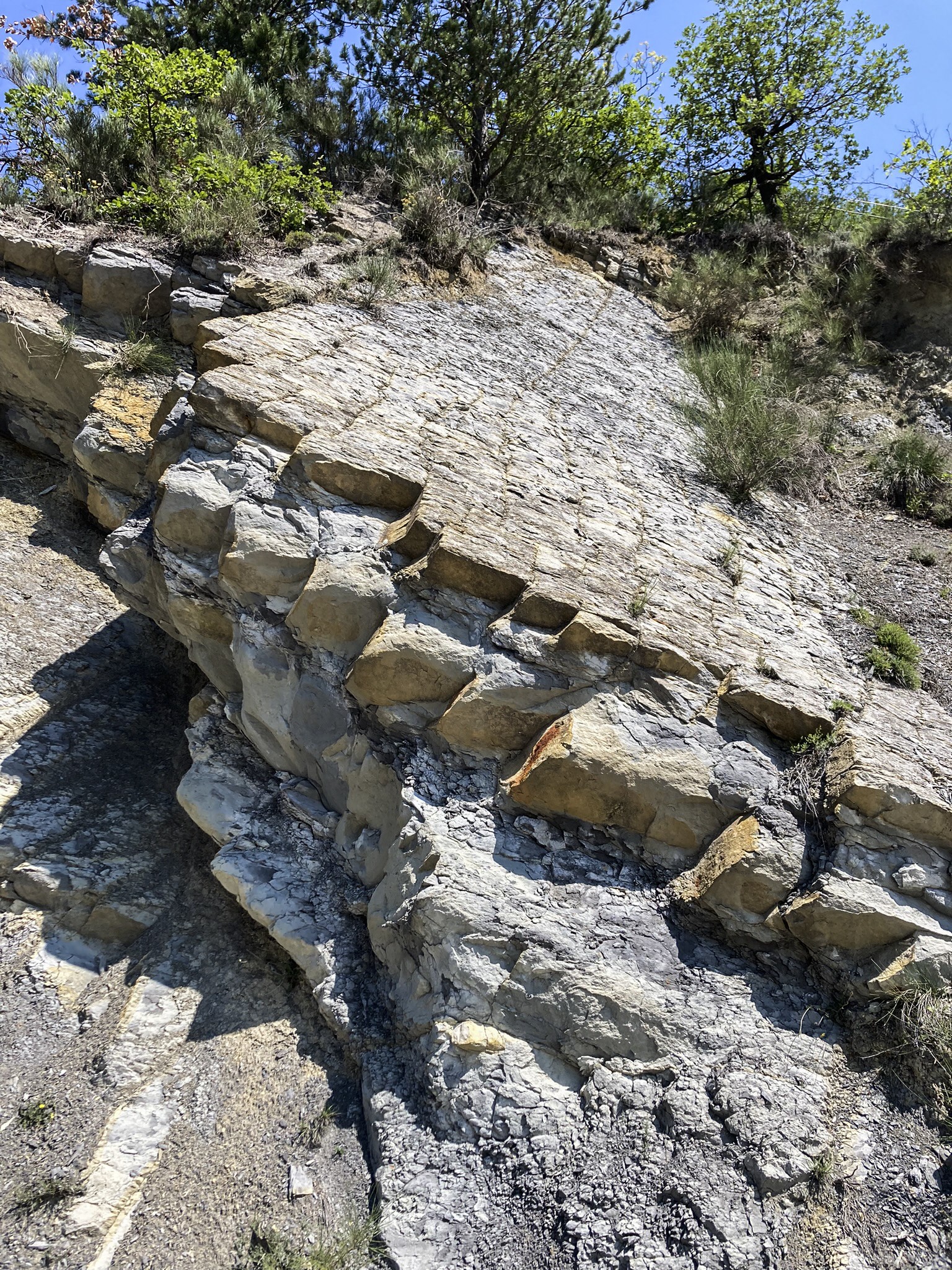

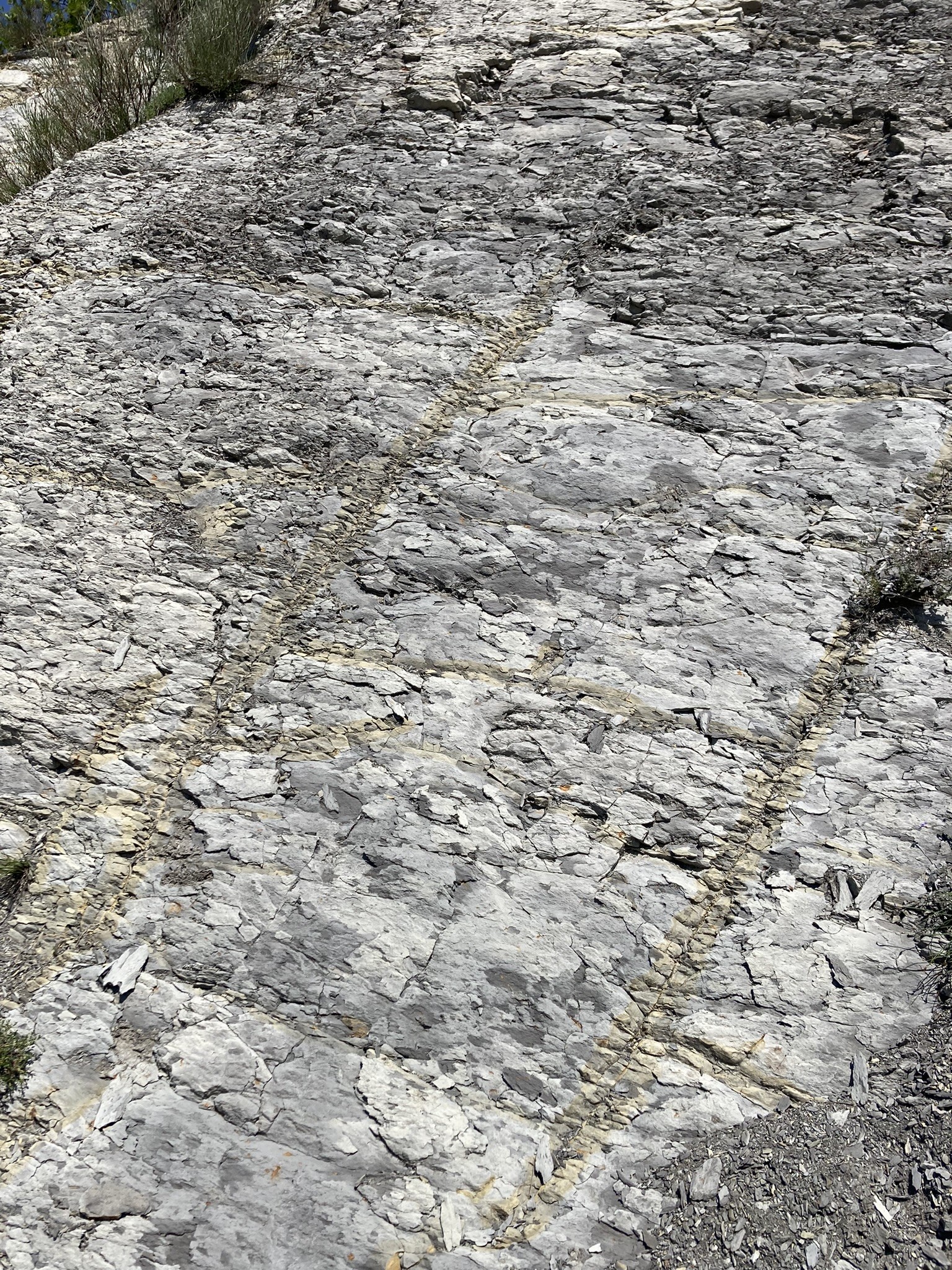

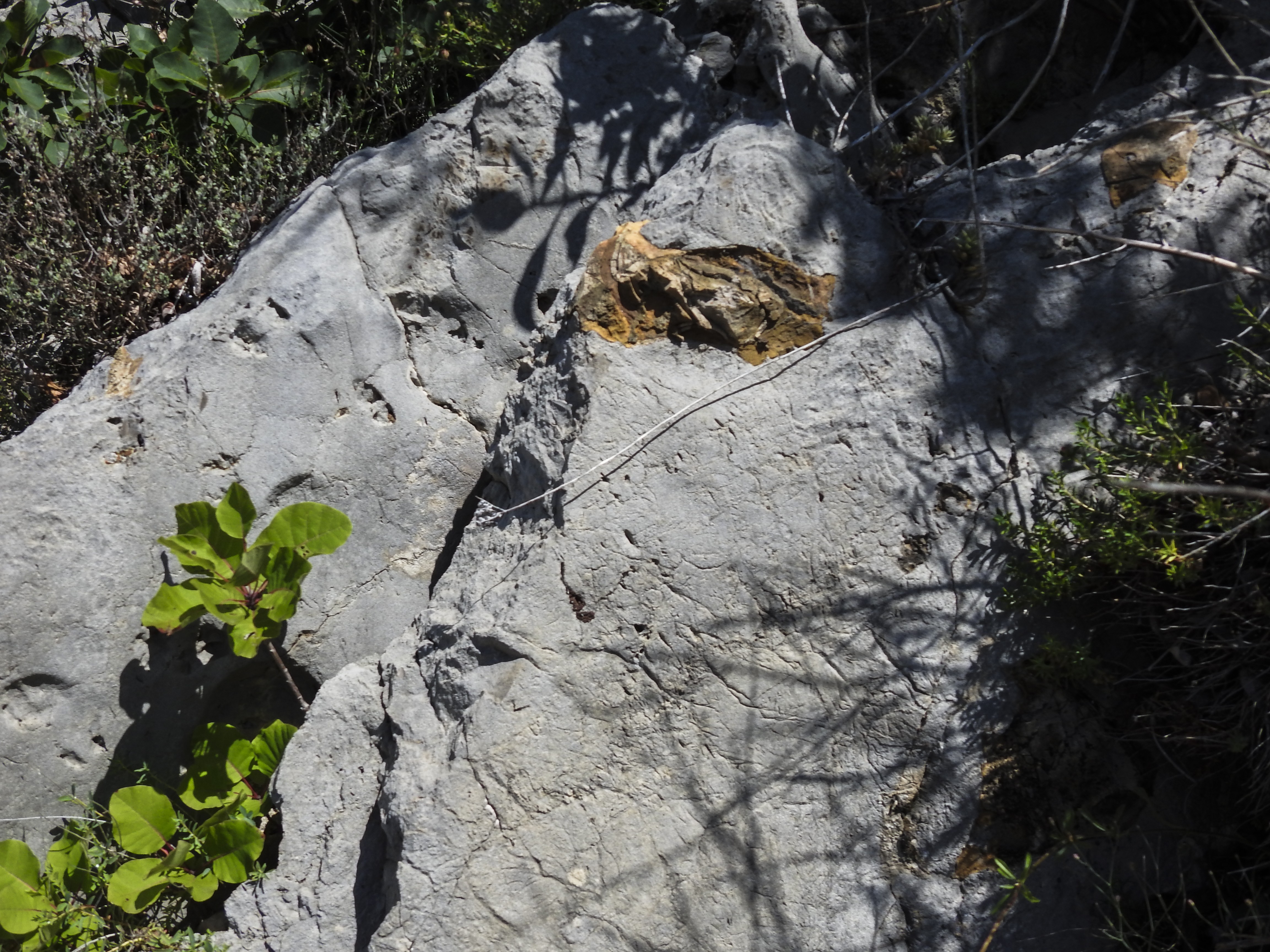

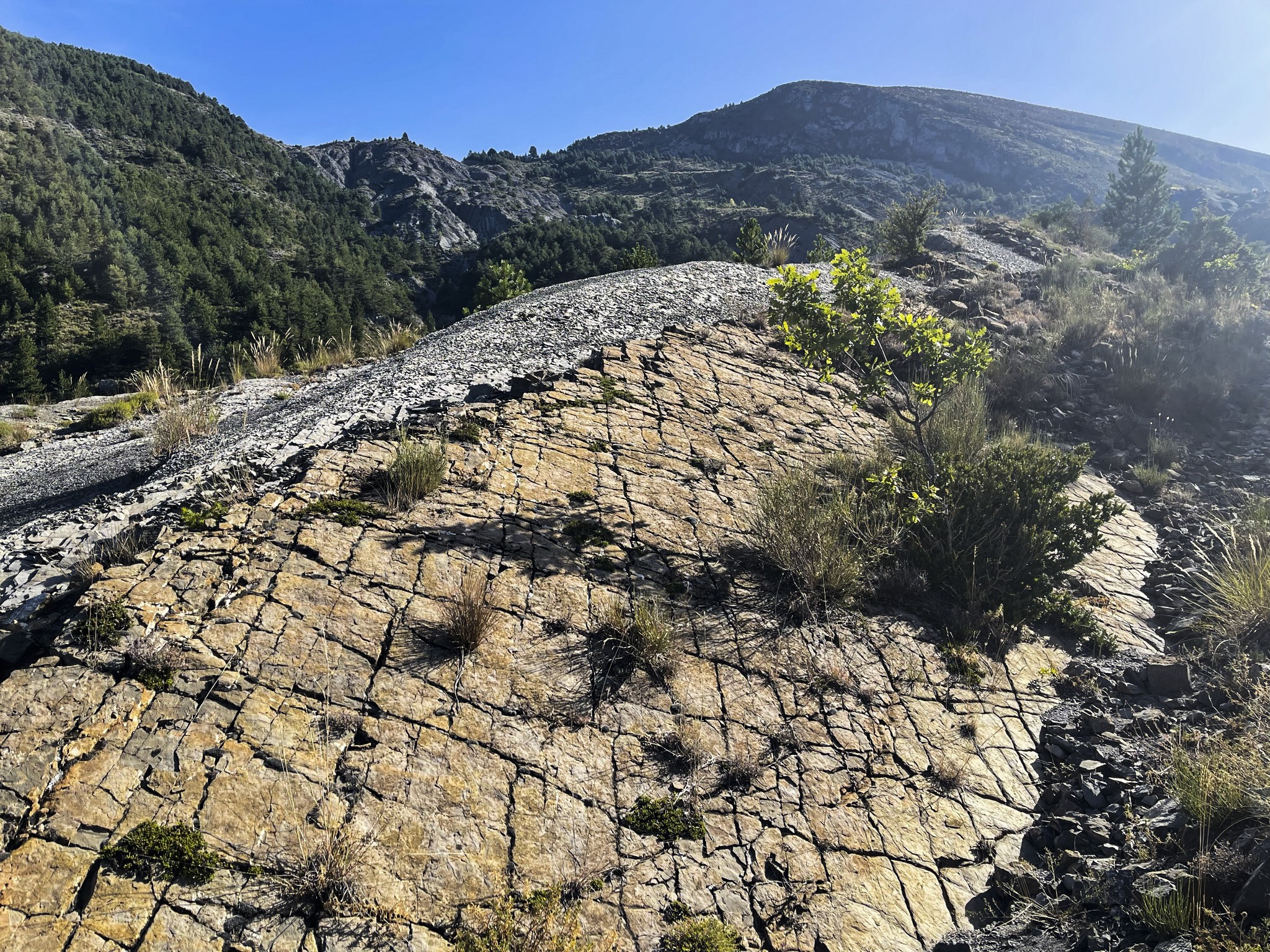

Quand on regarde la surface d'un banc, on voit ça :



des fractures, diaclases, souligné par un front d'oxydation.

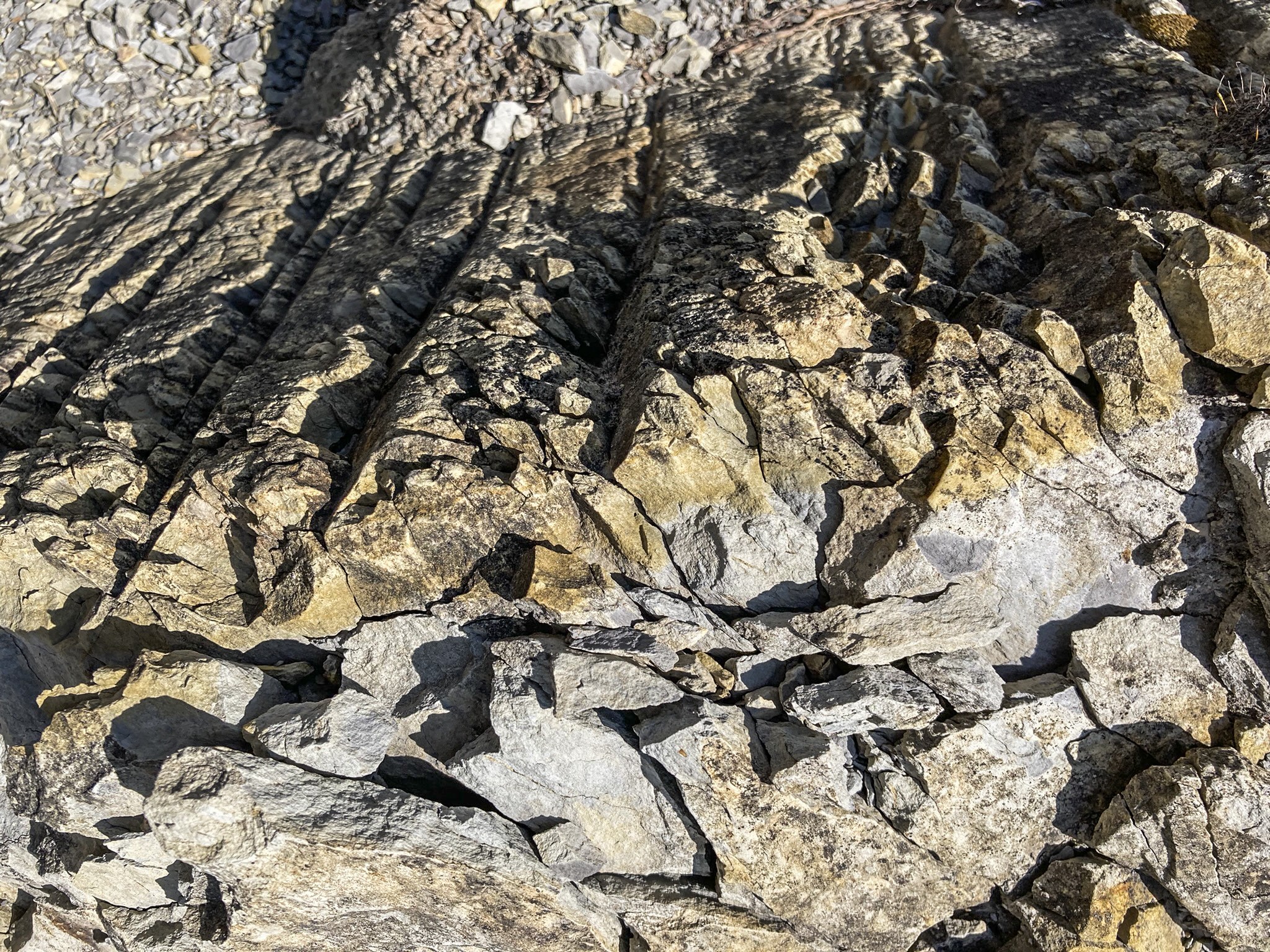

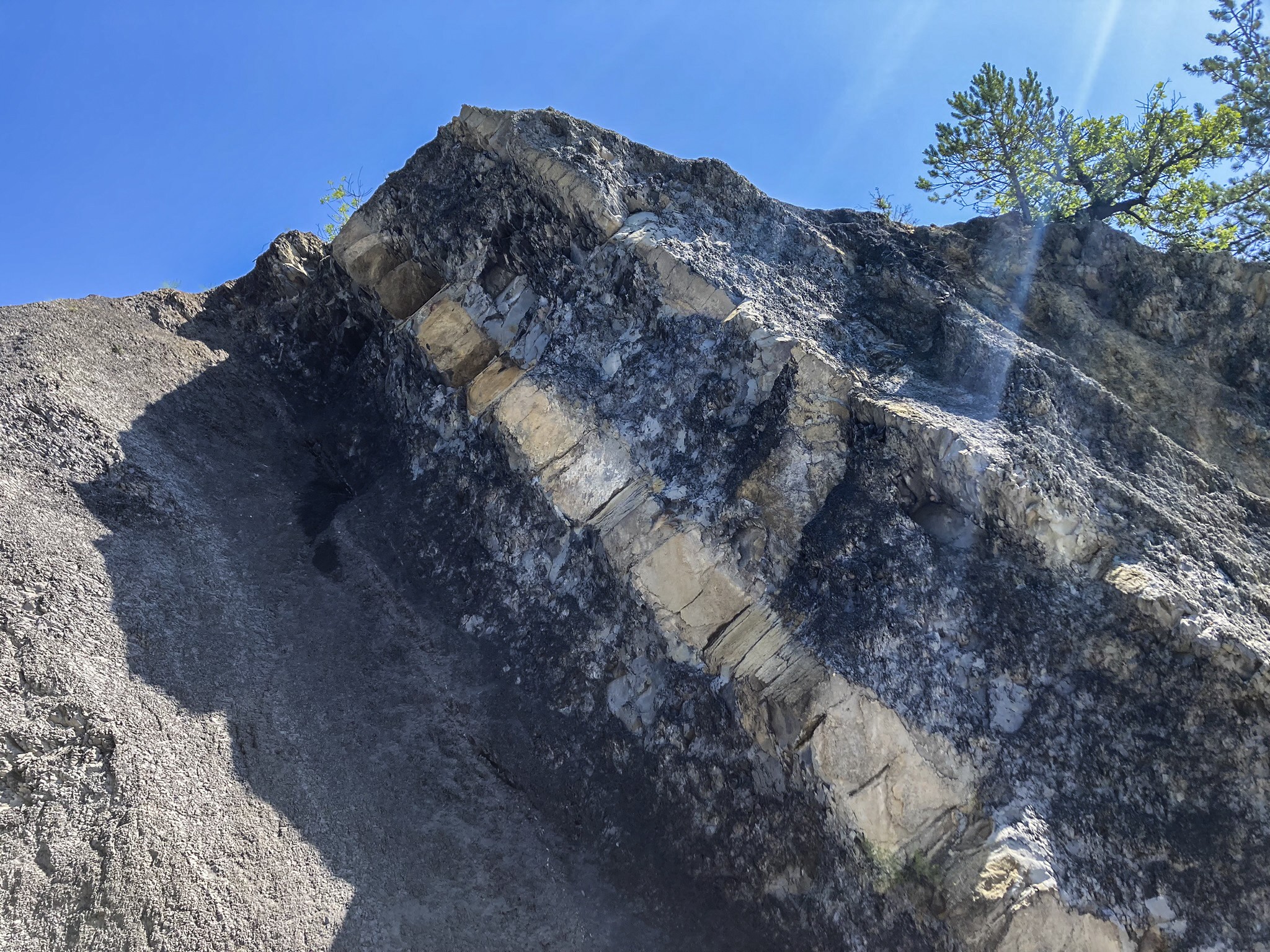

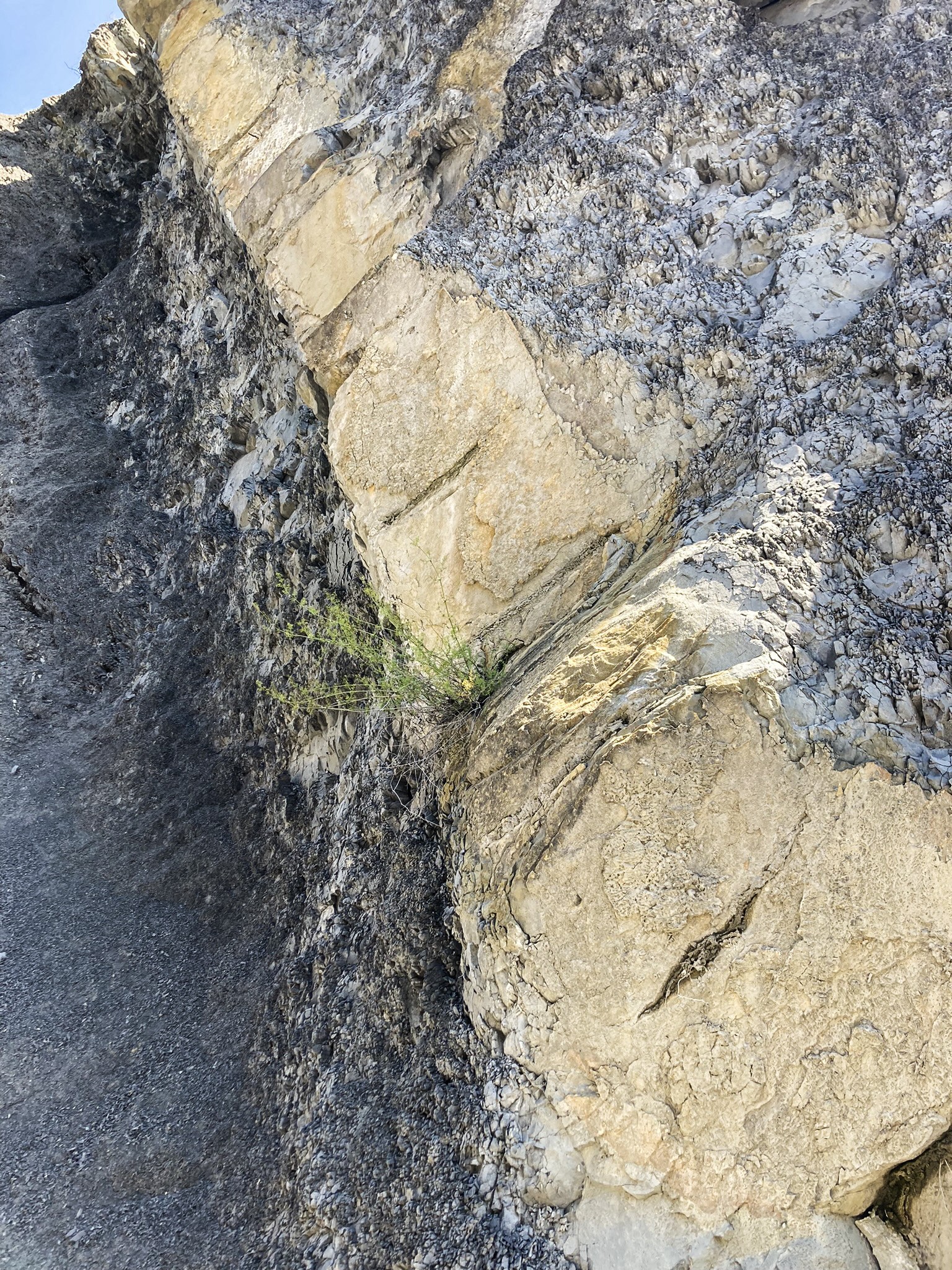

Regardons une de ces fractures de plus près, ici dans un niveau qui à l'air plus argileux:

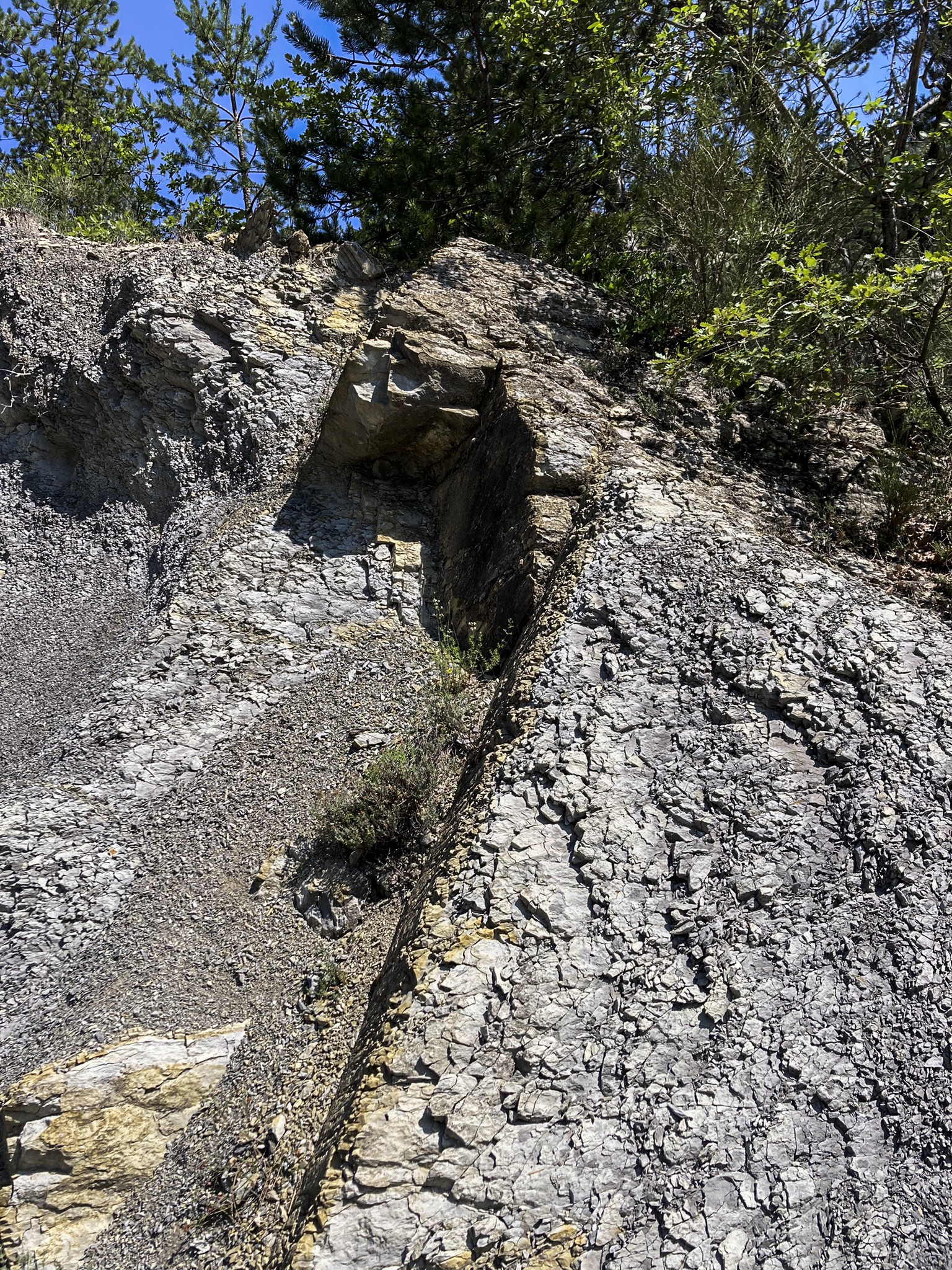

c'est la vue de loin.

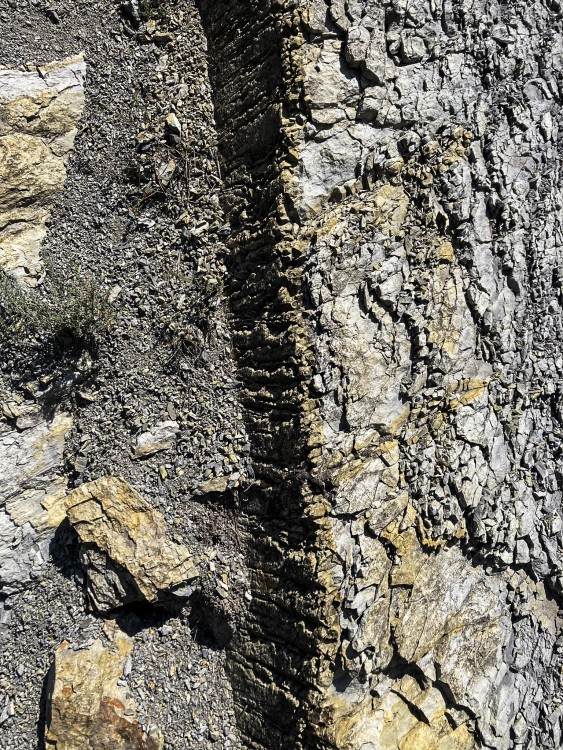

de plus près.

Finalement c'est pas un plan, mais pleins de plan avec des dièdres.

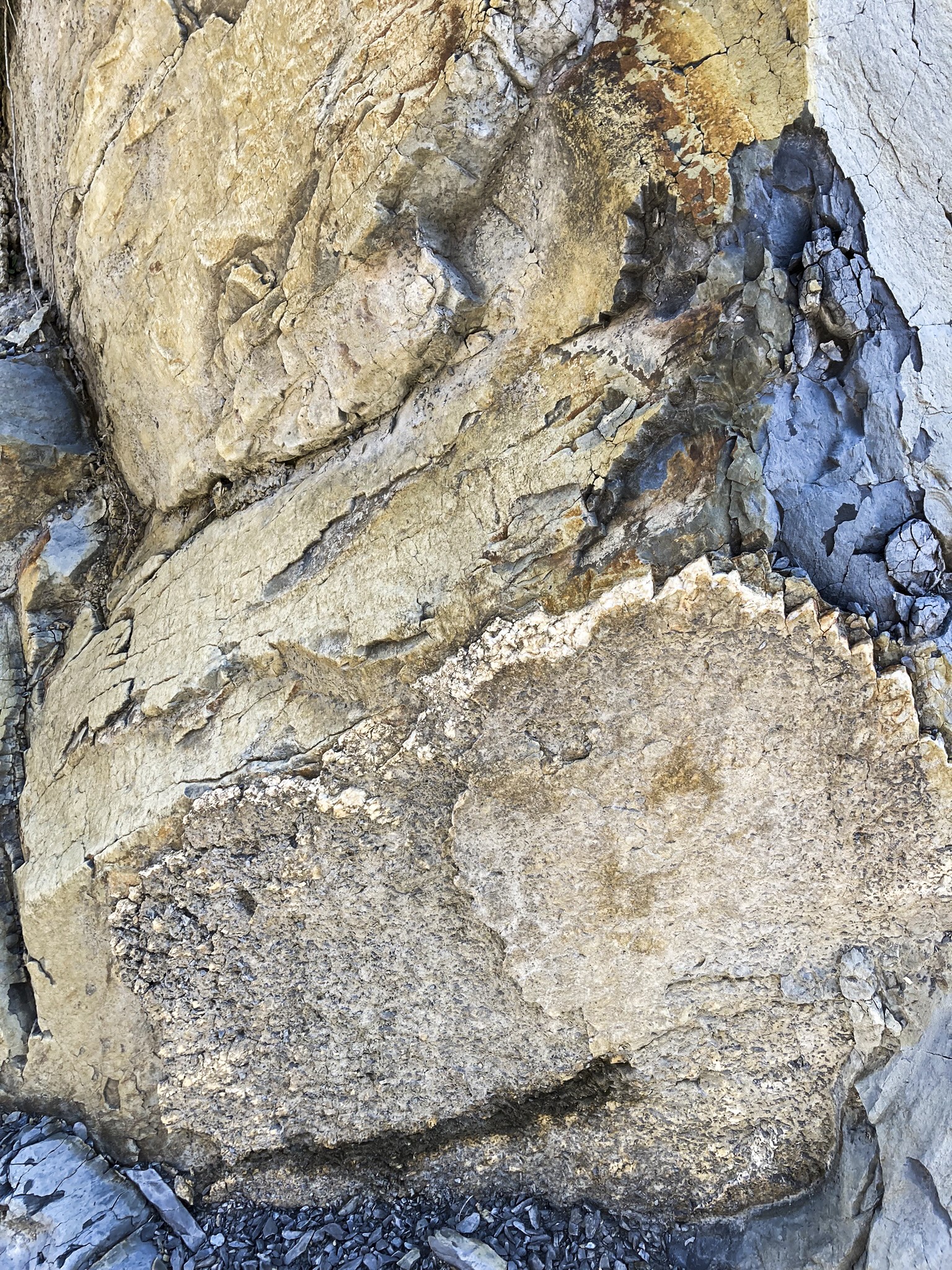

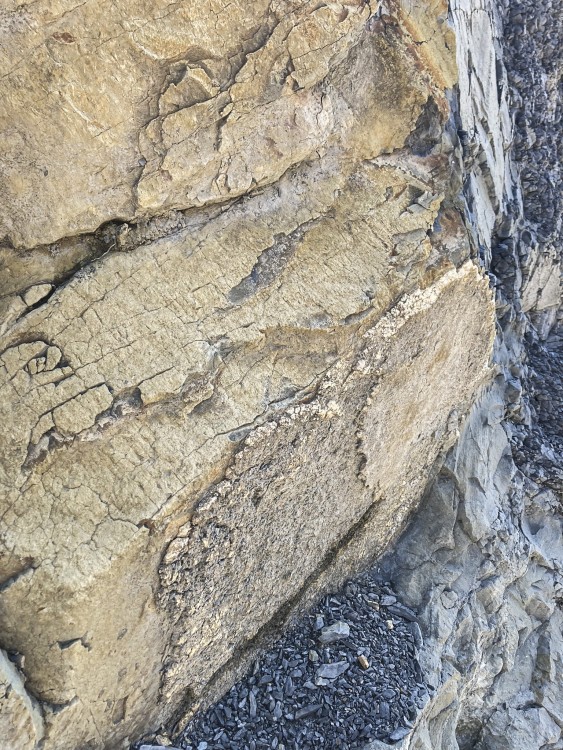

Encore de plus près:

c'est un peu troublant pour une diaclase. mince alors, c'est quoi le plan que je vois de loin?

Je m'éloigne à nouveau.



Je regarde dans un secteur que je qualifie de plus calcaire (appréciation au pif)

On dirait que dans une direction il y a un remplissage, donc ce ne sont pas des diaclases.



Une photo sous un certain angle.





Le même endroit vu sous un autre angle.



Mince, je comprends plus rien. j'avais des cassures perpendiculaires à la strati, mais je vois que dans les parties très argileuse, le plan principal est composé de plusieurs plans, perpendiculaire à la strati, qui semblent montrer un mouvement ( pas sur le plan, mais avec des Riedels et antiriedels), et dans les niveaux plus calcaire, des plans toujours perpendiculaire à la strati mais avec du remplissage.



Je regarde à nouveau de plus loin:





Ce sont des diaclases ou non?

[Squalicorax]

Bonjour,

diaclases, parfois le mot fracturations est employé pour désigner des cassures et microcassures rocheuses multidirectionnelles, perpendiculaires et parallèles, mais je suis comme toi souvent je reste interrogatif, surtout dans les massifs ayant une tectonique importante où il y a déplacement de strates et donc cassures en répliques d'une faille. En spéleo on à l’habitude de voir des diaclases de grandes dimensions dans les calcaires dur avec des strates d'épaisseurs importantes, dans les marnes c'est plus compliqué, la roche et plus plastique et les strates fines, avec des déformations plus nombreuses, des déplacements facilités par la nature de la roche.

Sinon le vallon est très beau, ça donne envie de crapahuter dans les ravines.

[Kayou]

Compression/distension:...souvenirs !

Si deux compartiments séparés par une fracture se sont déplacés l'un par rapport à l'autre et parallèlement à la fracture, on parle de faille.

Si le déplacement relatif est très faible ou nul, on parle de joint ou de diaclase.

Des réseaux de joints (joint = terme plus général que diaclase) peuvent se former en dehors de toute compression, ou de toute distension,

par simple "décompression", lorsque des roches situées à une certaine profondeur sont amenées à la surface.

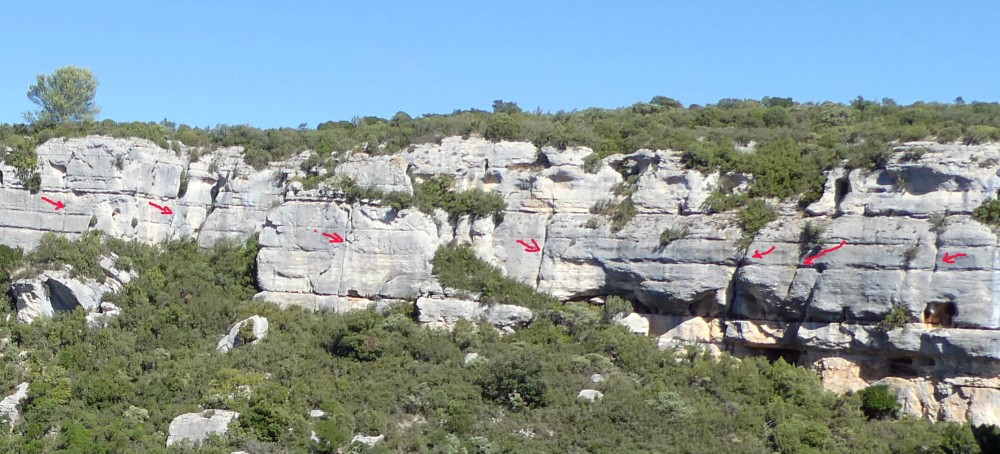

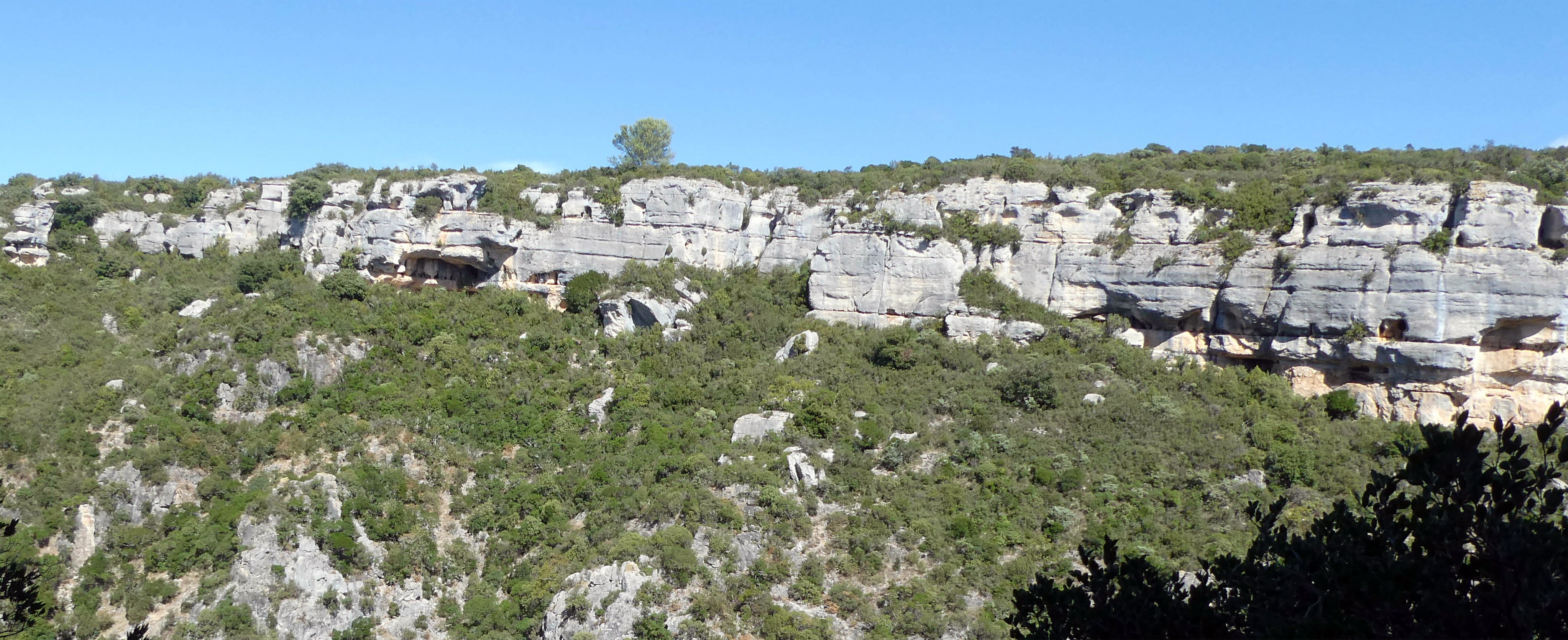

Photo(s): Eocène discordant sur le paléozoïque (Cambrien), secteur Minerve (34)





Effectivement, dans les formations karstiques les diaclases sont façonnées par les circulations d'eau, élargies au point (parfois juste au point !!!) de permettre aux spéléos de passer d'un réseau horizontal supérieur à un réseau horizontal inférieur non accessible par ailleurs.

Pour les ouvertures (des diaclases) dues à la seule tectonique, on parle de fissures, ou de fentes, parfois remplies par des dépôts filoniens, ou des dykes.

[Squalicorax]

  Le 21/06/2023 à 15:37, Kayou a dit :

Compression/distension:...souvenirs !

Si deux compartiments séparés par une fracture se sont déplacés l'un par rapport à l'autre et parallèlement à la fracture, on parle de faille.

Si le déplacement relatif est très faible ou nul, on parle de joint ou de diaclase.

Des réseaux de joints (joint = terme plus général que diaclase) peuvent se former en dehors de toute compression, ou de toute distension,

par simple "décompression", lorsque des roches situées à une certaine profondeur sont amenées à la surface.

Photo(s): Eocène discordant sur le paléozoïque (Cambrien), secteur Minerve (34)





Effectivement, dans les formations karstiques les diaclases sont façonnées par les circulations d'eau, élargies au point (parfois juste au point !!!) de permettre aux spéléos de passer d'un réseau horizontal supérieur à un réseau horizontal inférieur.

Pour les ouvertures (des diaclases) dues à la seule tectonique, on parle de fissures, ou de fentes, parfois remplies par des dépôts filoniens, ou des dykes.

Expand

Merci Kayou,

ton exposé est vraiment clair et bien illustré, pas mal aussi ce petit vallon Minervois

[Invité jean francois06]

Dans "principes de Tectonique " De Adolphe Nicolas, 1989 on fait la distinction entre joints et diaclases.

Voici ce qui est dit : " les joints et les diaclases sont des surfaces de débit des roches, n'impliquant ni déplacement, ni remplissage (fractures sèches). Les diaclases sont plutôt perpendiculaires au plan des couches et les joints, plutôt parallèles ou obliques...."

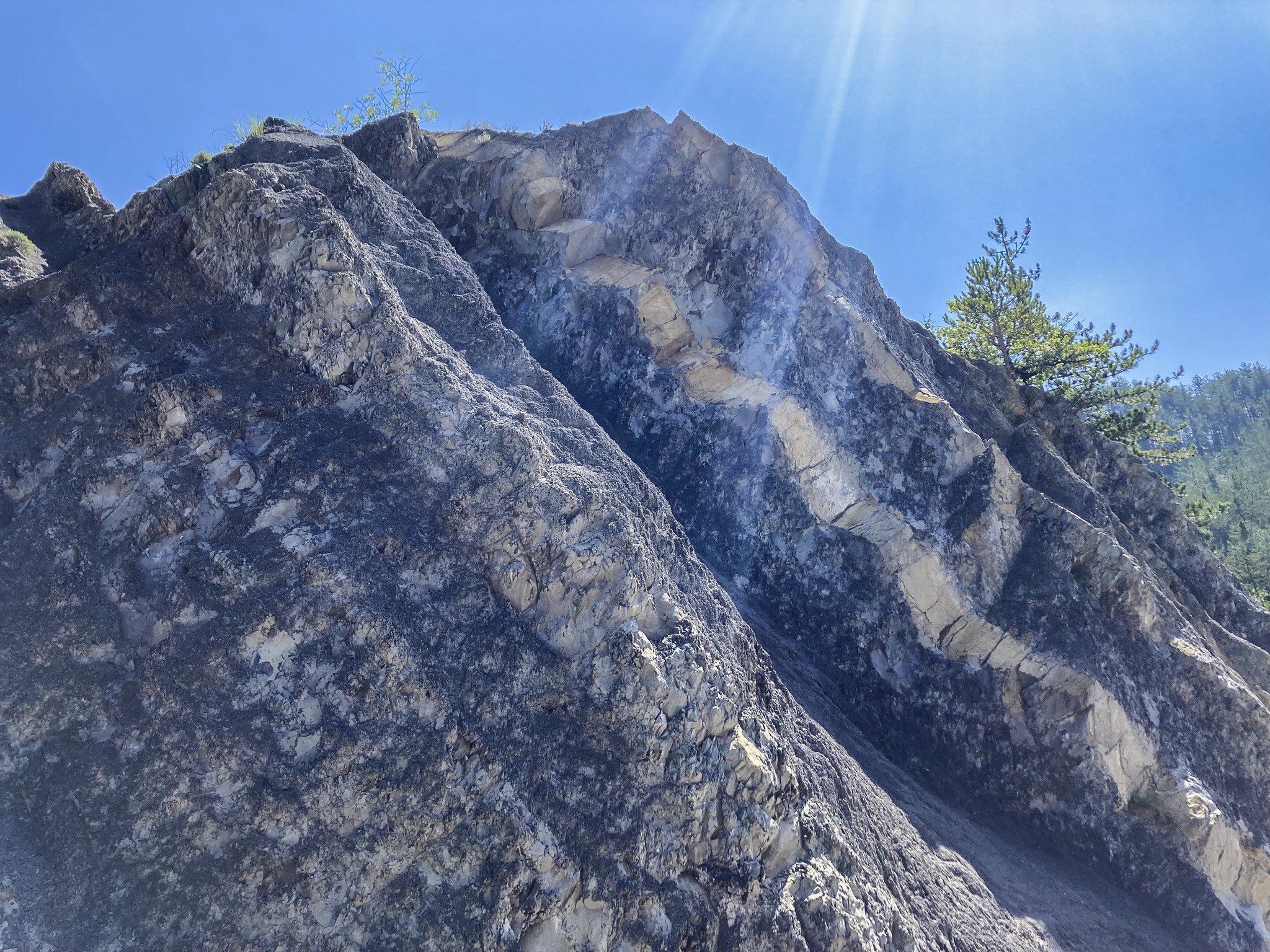

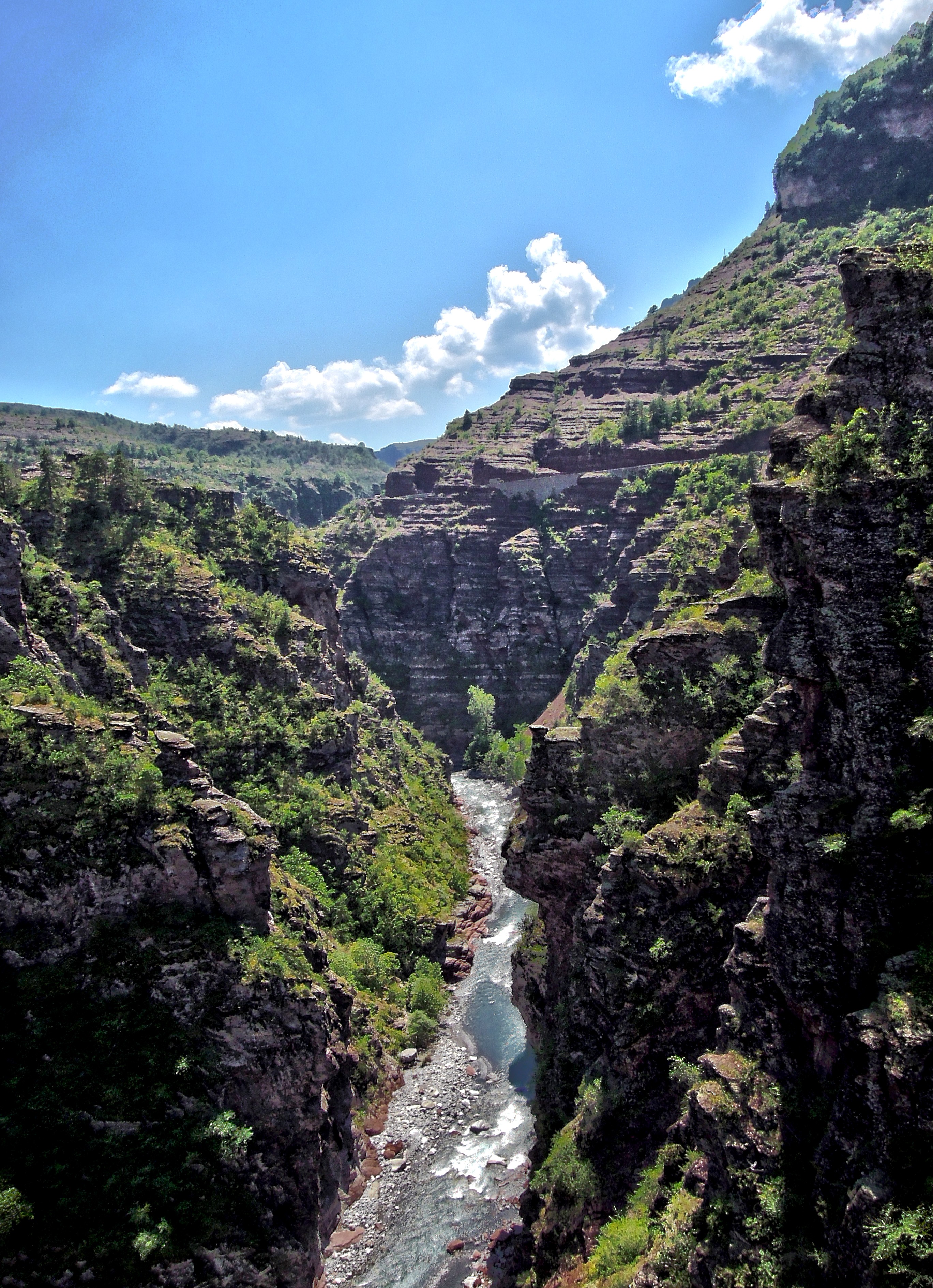

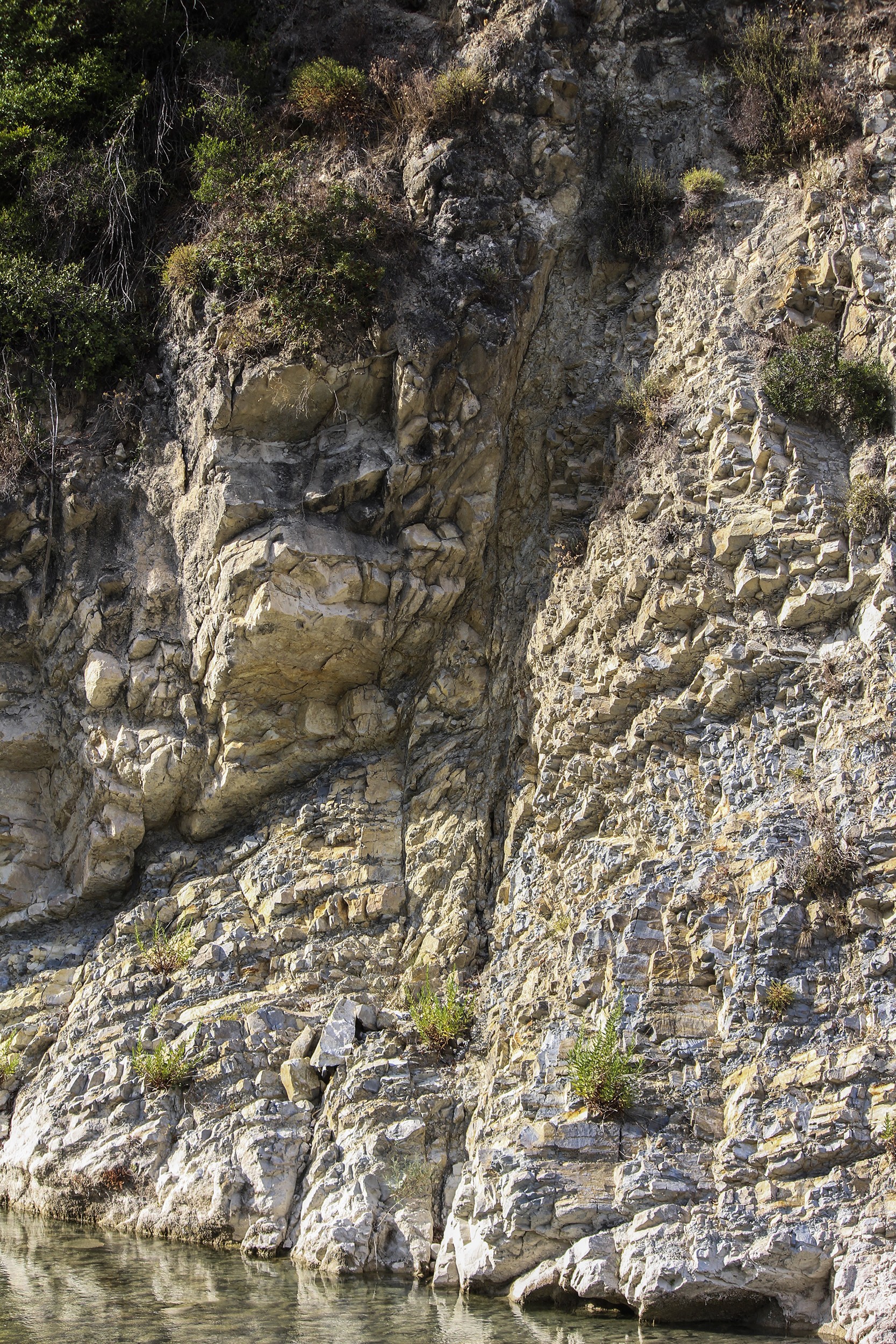

Dans le Permien, gorges de Daluis.

On voit les couches, et on devine la fracturation perpendiculaire aux couches.

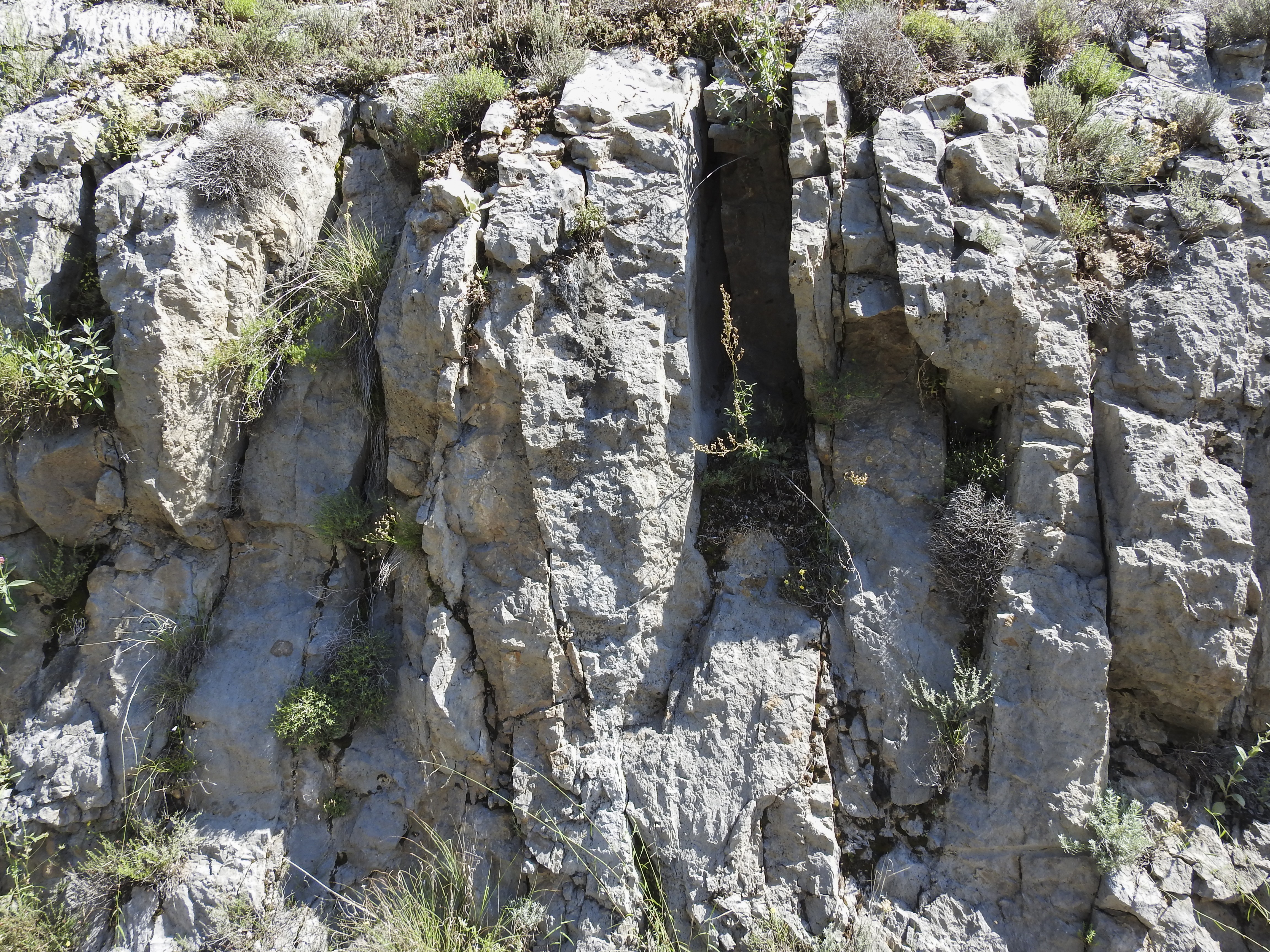

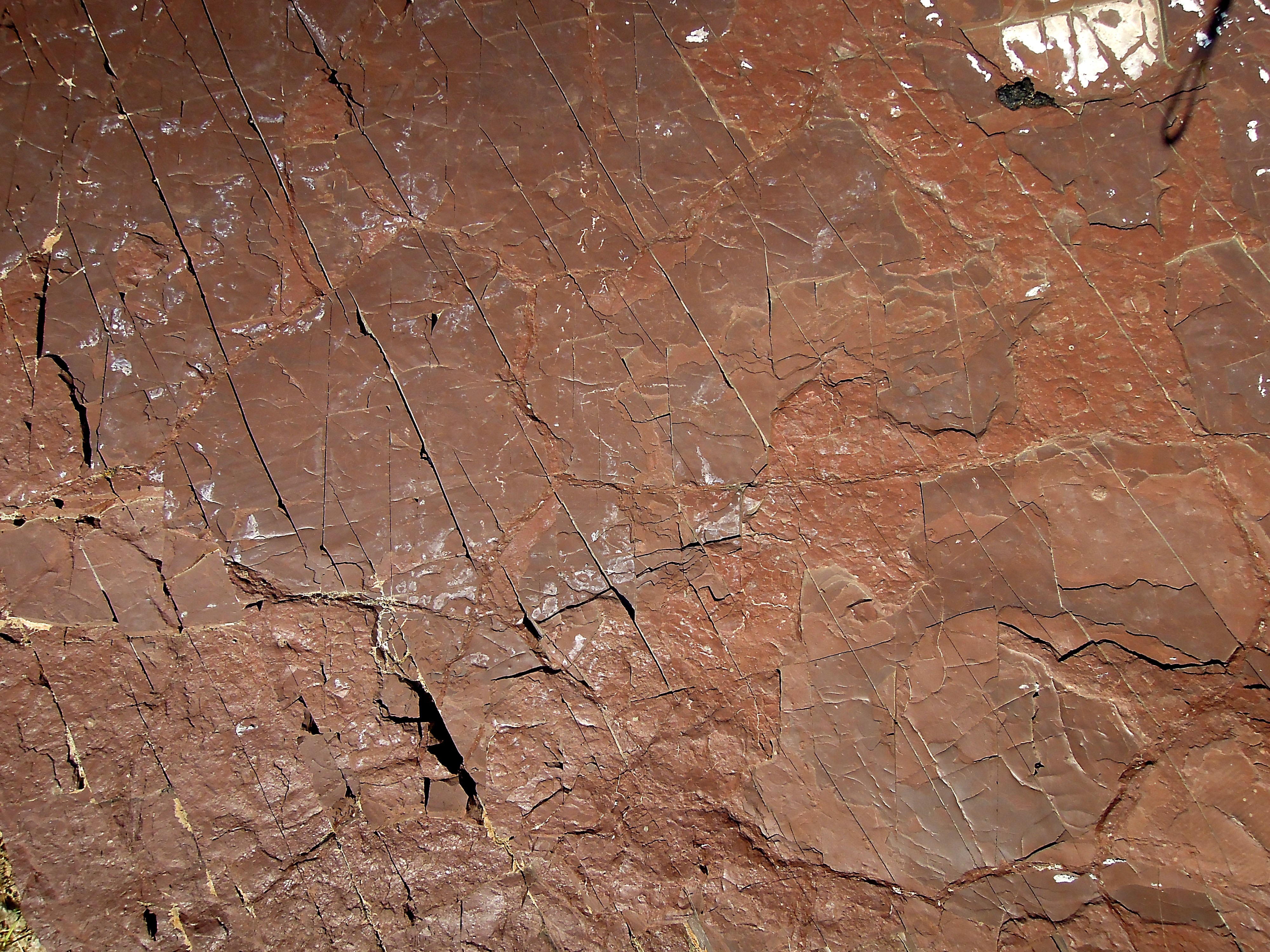

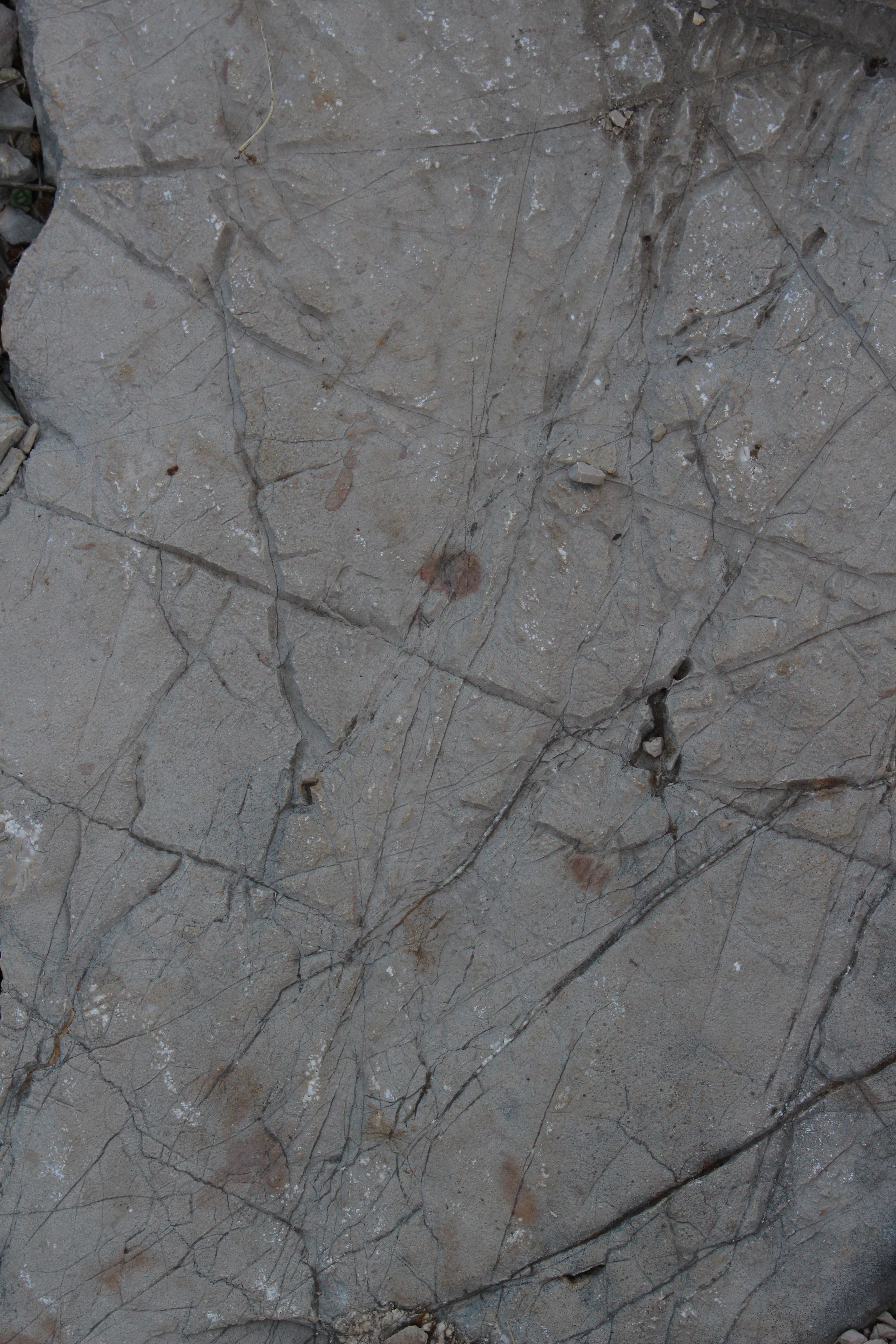

Voici un exemple de fractures sèches. Il semble y avoir deux directions de fractures.

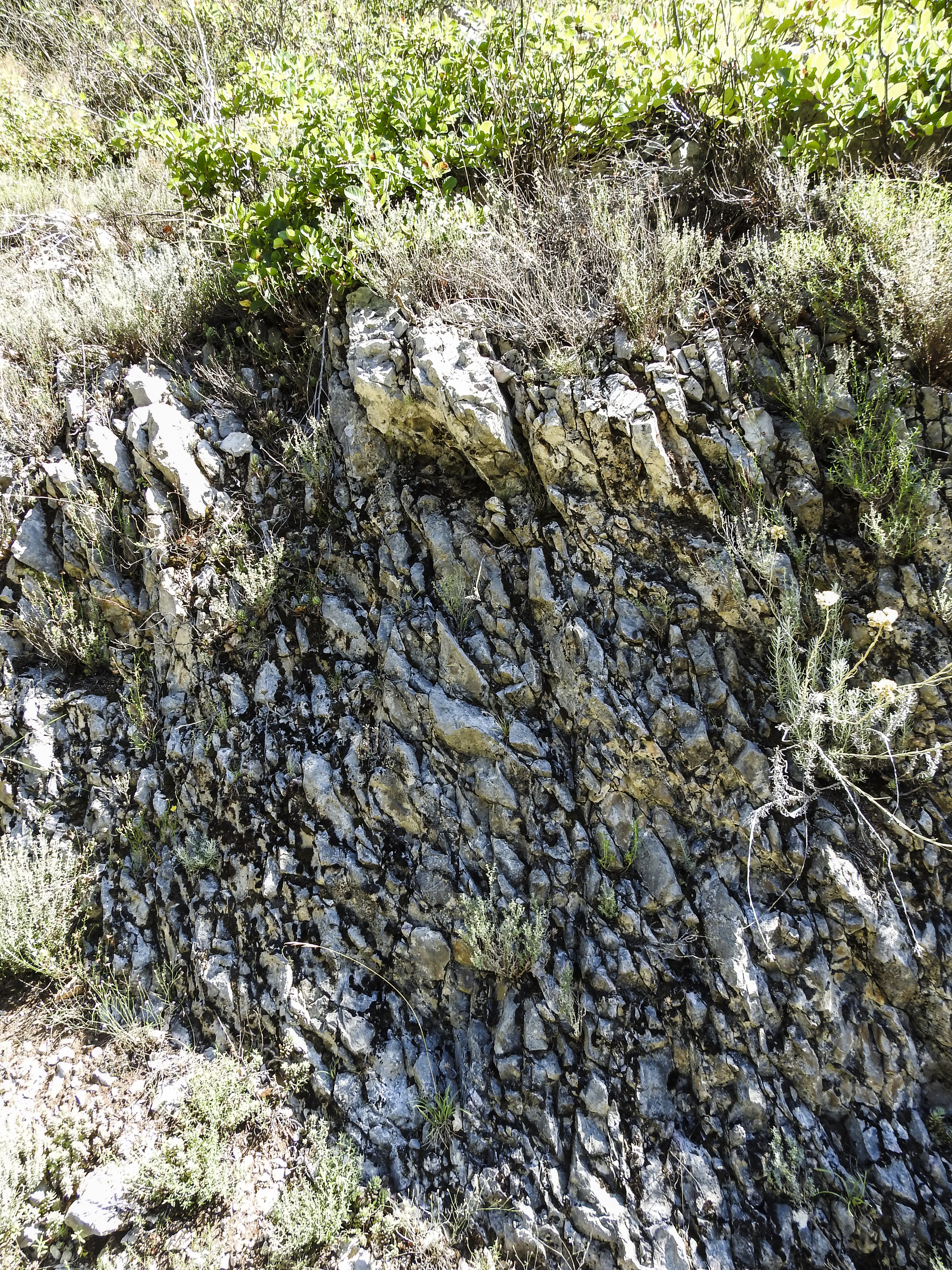

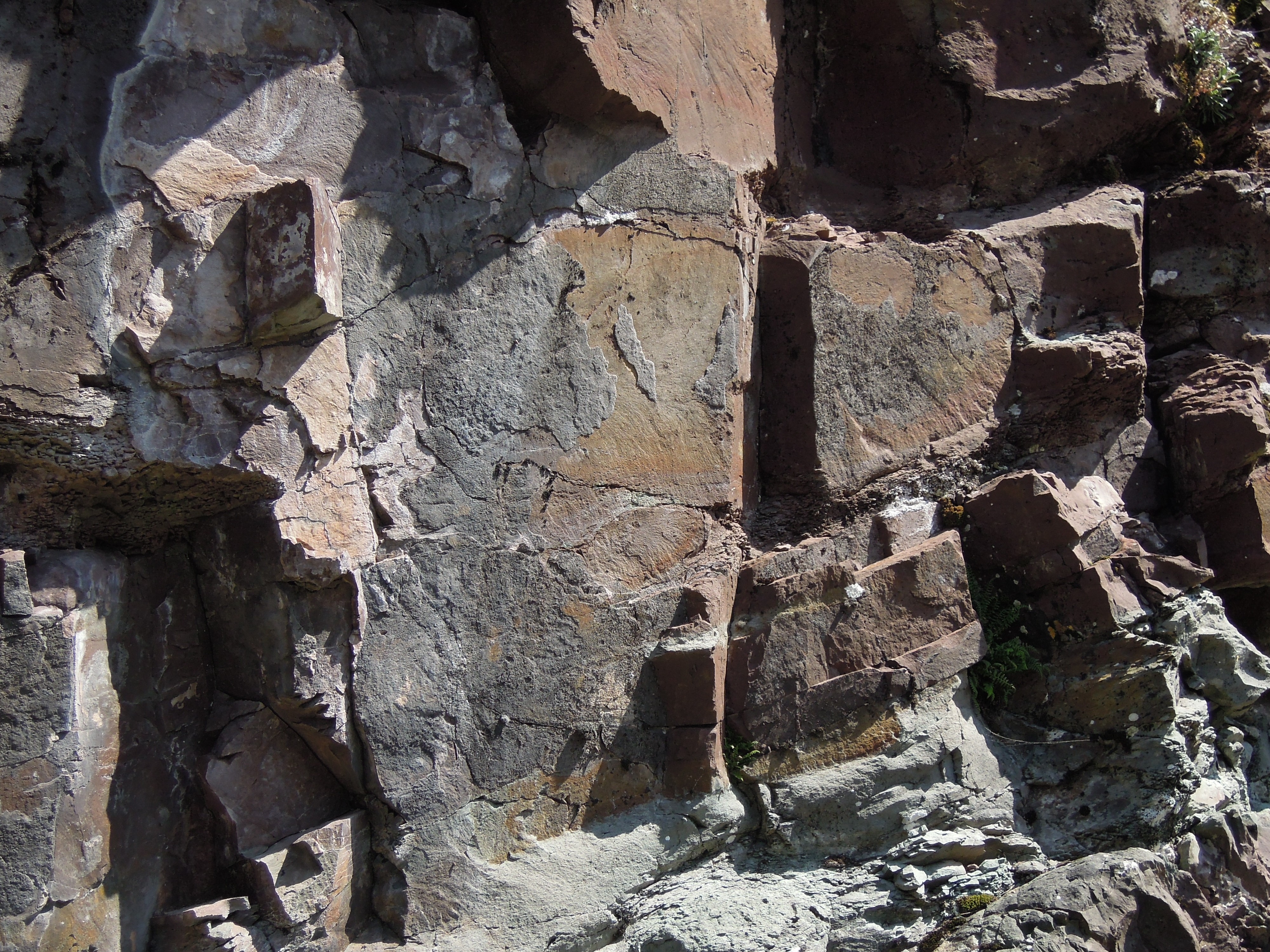

Ici par contre, il y a de la minéralisation



Regardons par au-dessus, c'est pas mal minéralisé, donc si on s'en tient aux définitions, ce ne sont pas des diaclases.:



Allons en pays calcaire.

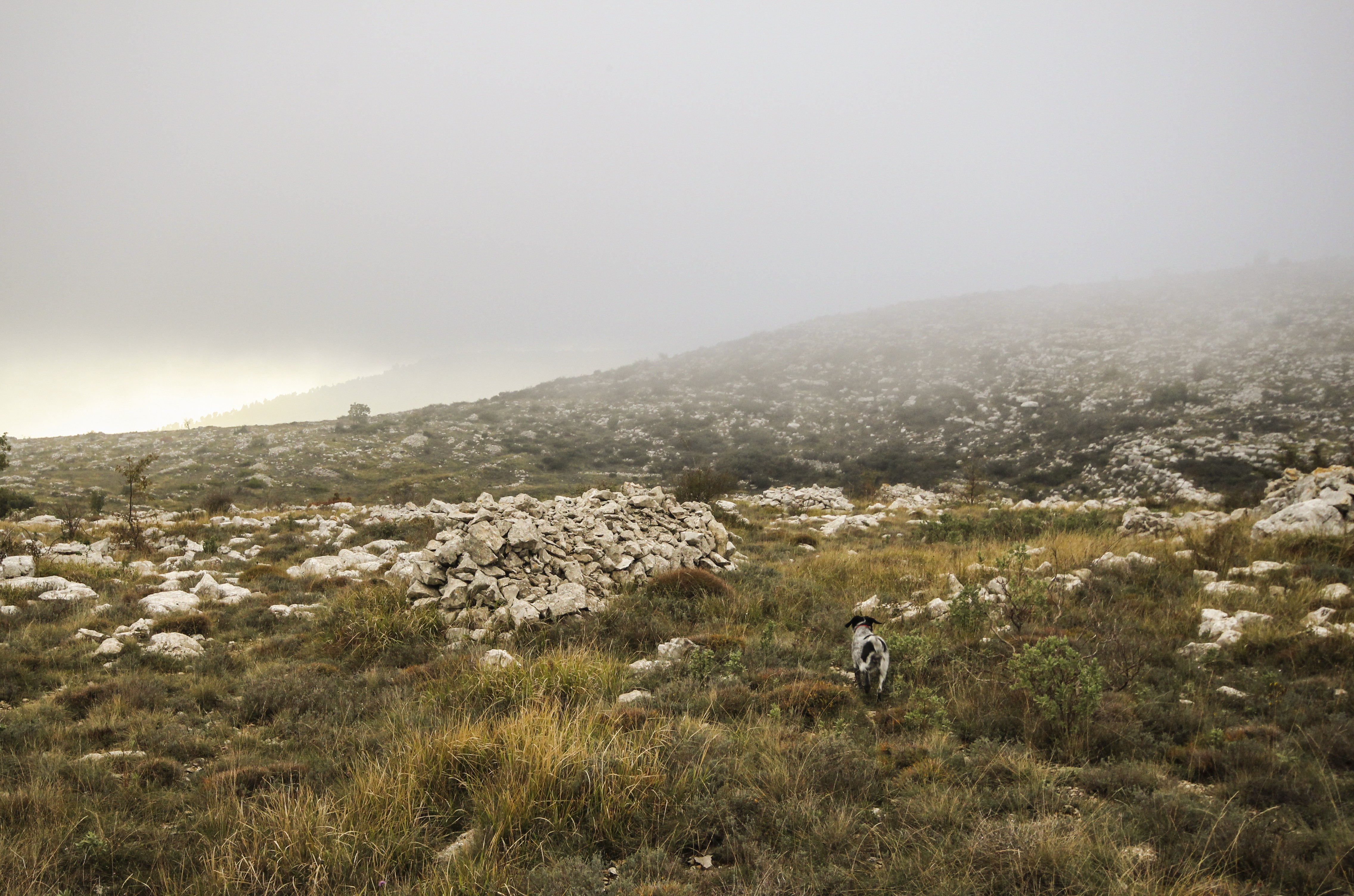

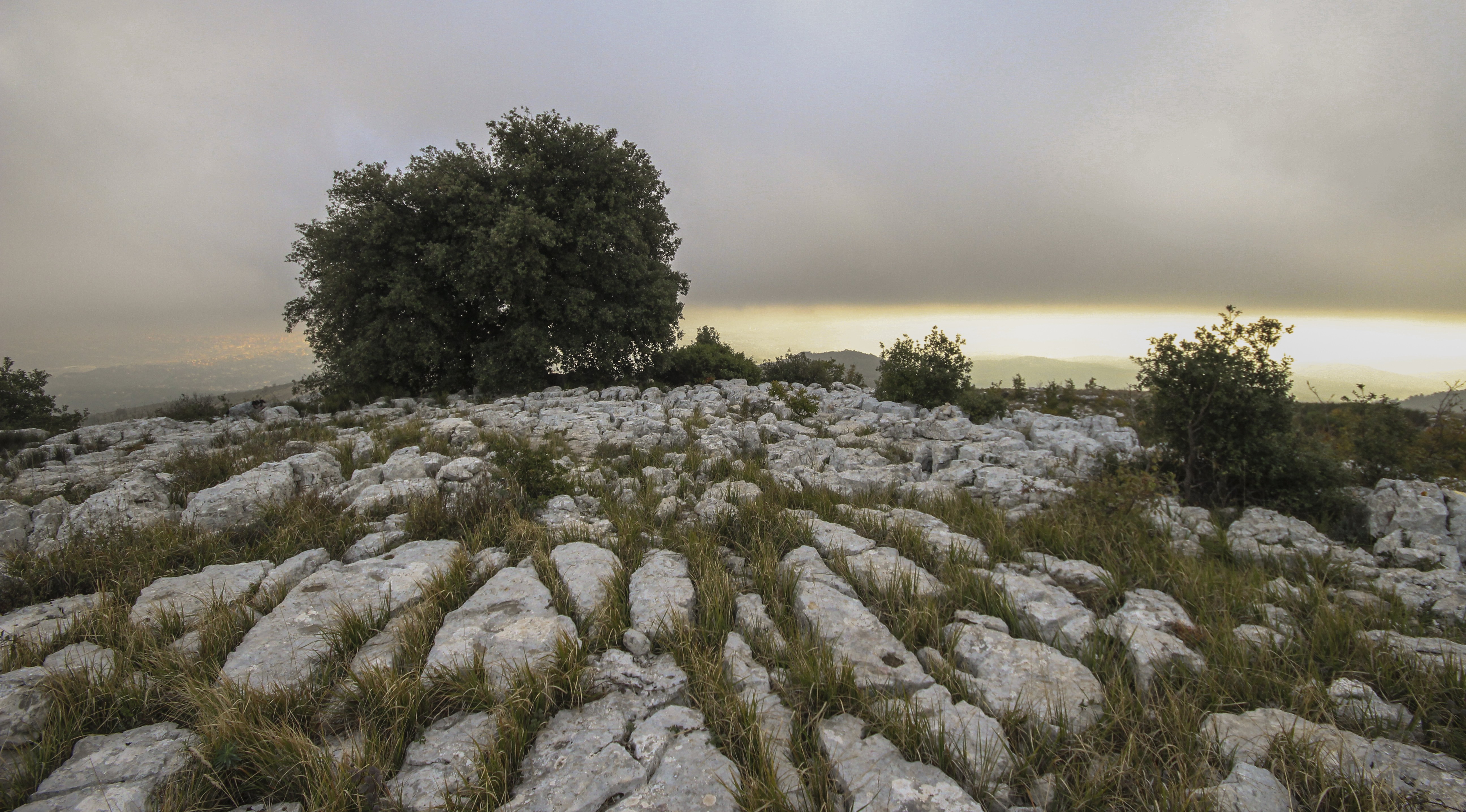

Au dessus des Baous, un jour avec des entrées maritimes.

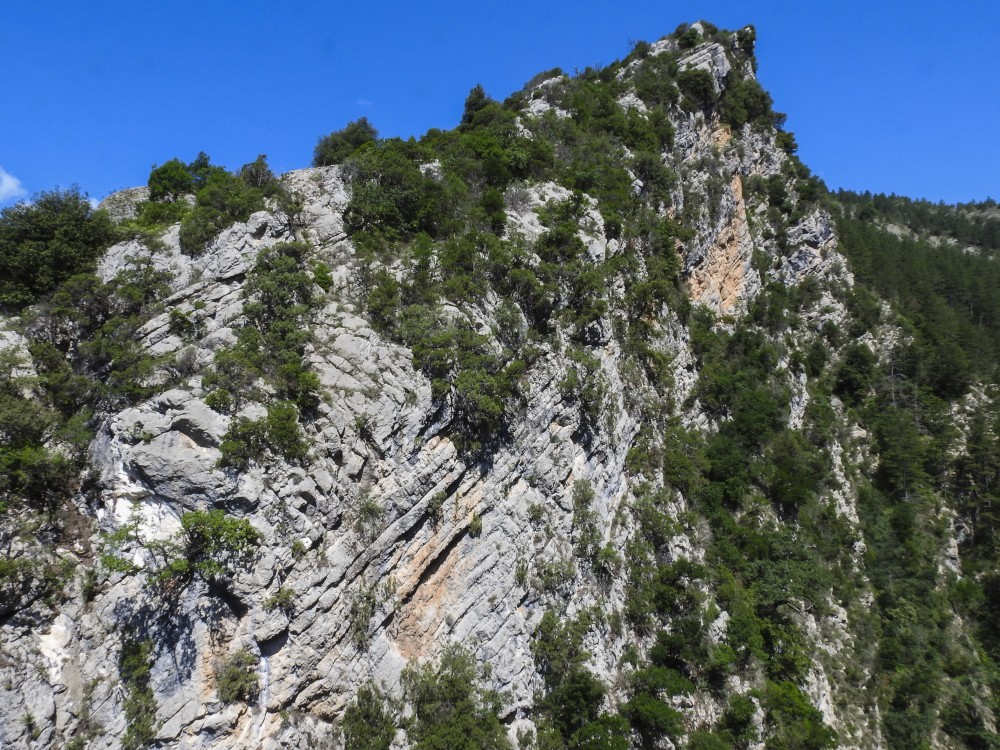

On voit assez bien le réseau de fractures.



En coupe ça donne ça, on voit des plans perpendiculaires aux couches et des plans qui sont légèrement obliques :



Un autre vue, avec des plans parallèles aux couches et des plans perpendiculaires.



Vue du dessus, on devine des remplissages.

[Invité jean francois06]

Voici un lien, qui montre qu'on peut faire des choses avec ce type de fractures.

Les termes joints et diaclases sont ici équivalent, c'est le choix de l'auteur. D'ailleur le titre c'est :"De la distribution des diaclases dans des flexures a la chronologie tectonique: exemples dans Ie Plateau du Colorado (Utah-Arizona-Nouveau Mexique, U.S.A~"

en anglais : "From distribution of joint patterns in monoclinal flexures to tectonic chronology: examples in the Colorado Plateau (Utah-Arizona-New Mexico, U.S.A.)"

je cite : "Les témoins les plus abondants de I'activité tectonique dans une zone tabulaire ne sont toutefois pas les failles, mais des fractures sans rejet mesurable qui s'organisent en reseaux ou « systemes » : les diaclases ou joints (Wheeler, 1982; Hancoek, 1985; Engelder, ,1985; Hamsay el al., 1987)." le terme diaclase ne sera plus employée, c'est le terme joint qui sera utilisé.

https://www.tandfonline.com/doi/pdf/10.1080/09853111.1989.11105195

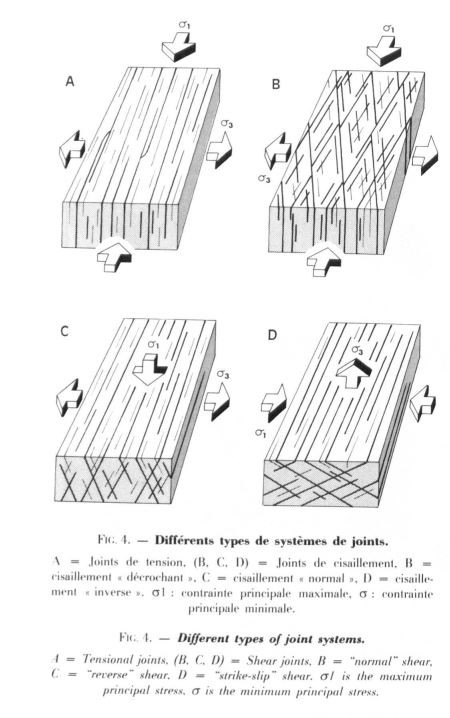

Une figure issue de cet article :





[Invité jean francois06]

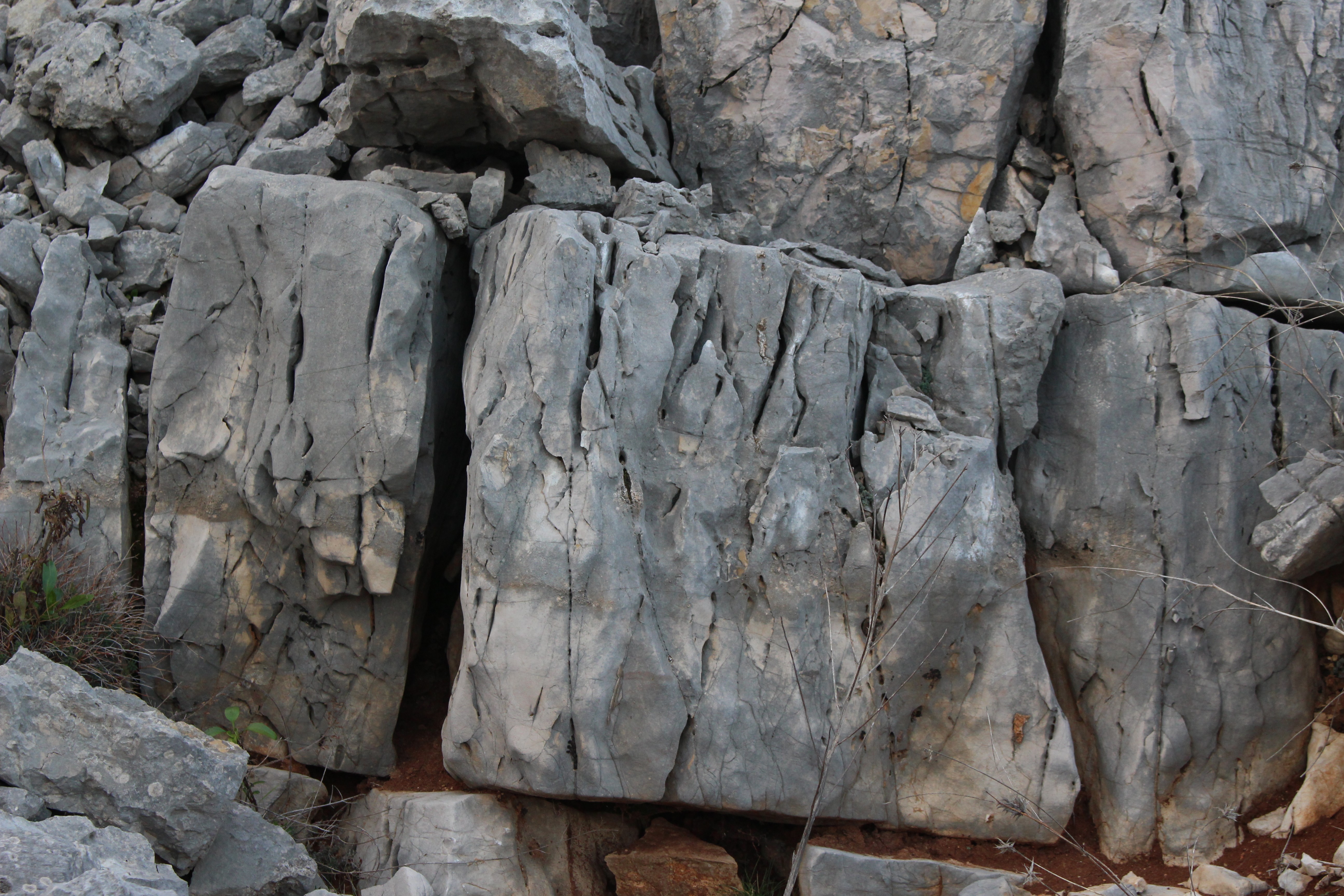

Toujours des fractures.  Mais c'est quoi ce que j'observe? des diaclases?

j'ai le nez collé dessus.

je m'éloigne. L'air de rien je vois trois directions, une dans le plan de la photo, une perpendiculaire à la photo  et une autre avec de la dissolution sécante au plan de la photo.

Une vue de plus loin.

Y a des chailles et des stylolites.



En amateur de Western, ça donne ça :

C'est la strati.



Et on peut avoir ça :

C'est juste à deux mètres. ça ressemble à une faille.



On s'éloigne.









[Kayou]

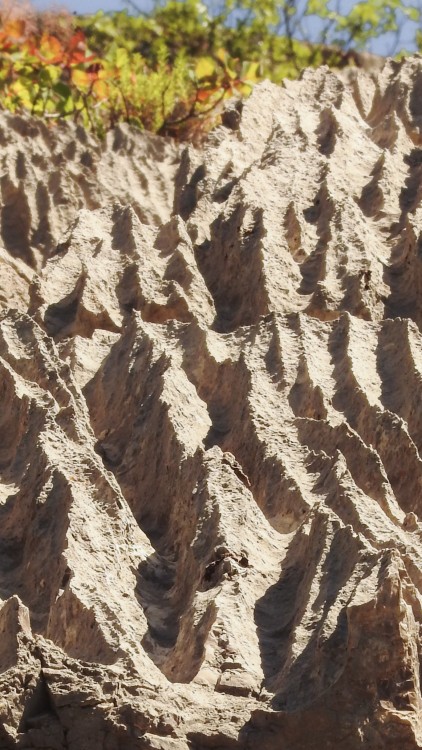

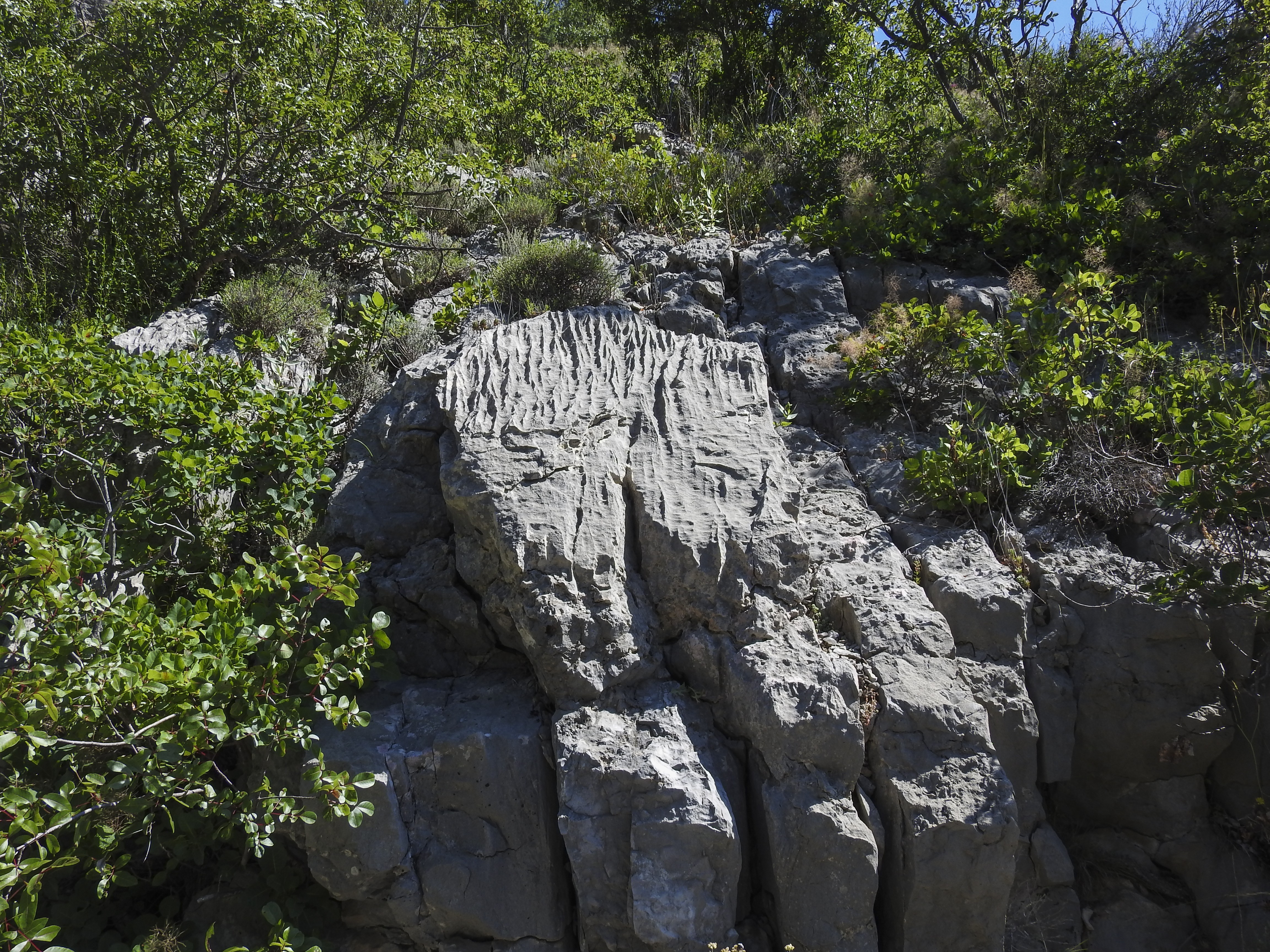

Joli lapiaz.

[Invité jean francois06]

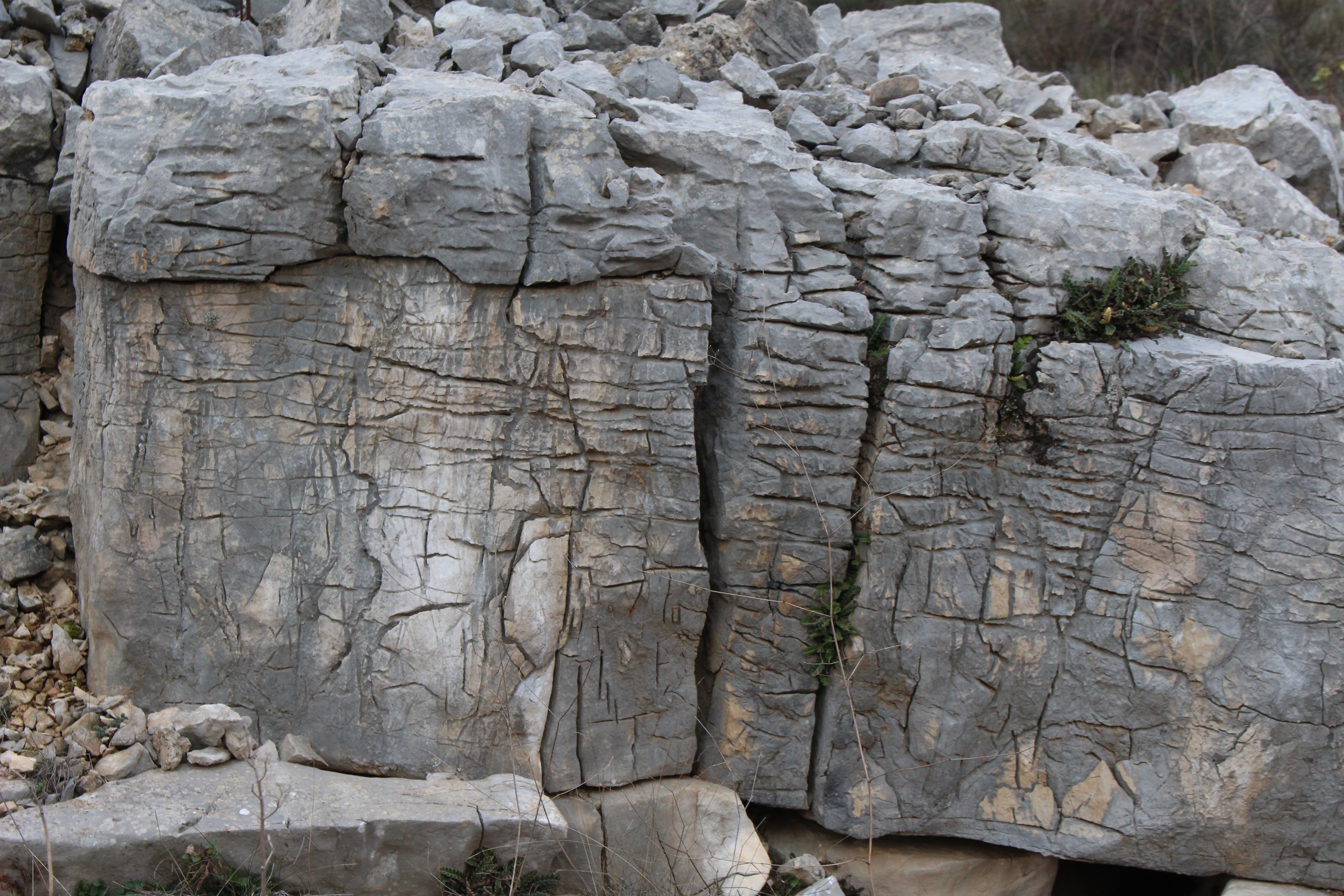

Ici un débit en prisme droit:

[Invité jean francois06]

Je vois pas beaucoup d'interventions sur ce sujet.

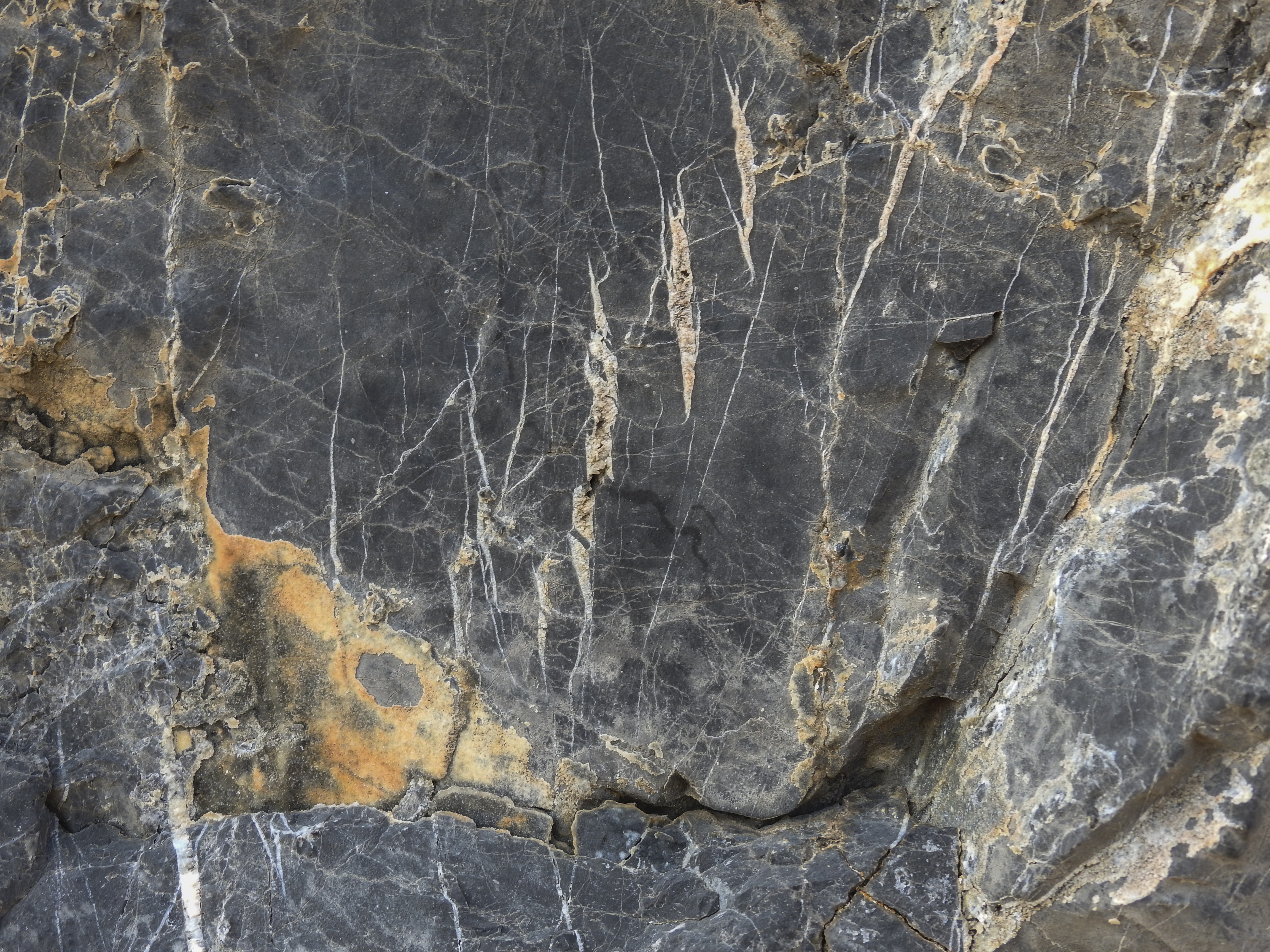

je mets ici des photos de fentes en échelons. Mais sur la photo, je vois autre chose que des fentes en échelon. Est ce que tout cela est syncinématique?

[me262]

<<Je vois pas beaucoup d'interventions sur ce sujet. >>

Cher ami, je bois vos paroles et j'essaye de comprendre et de retenir.

[Invité jean francois06]

  Le 30/03/2024 à 06:08, me262 a dit :

<<Je vois pas beaucoup d'interventions sur ce sujet. >>

Cher ami, je bois vos paroles et j'essaye de comprendre et de retenir.

Expand

Si tu as des photos de diaclases, poste les ici, ça m'intéresse.

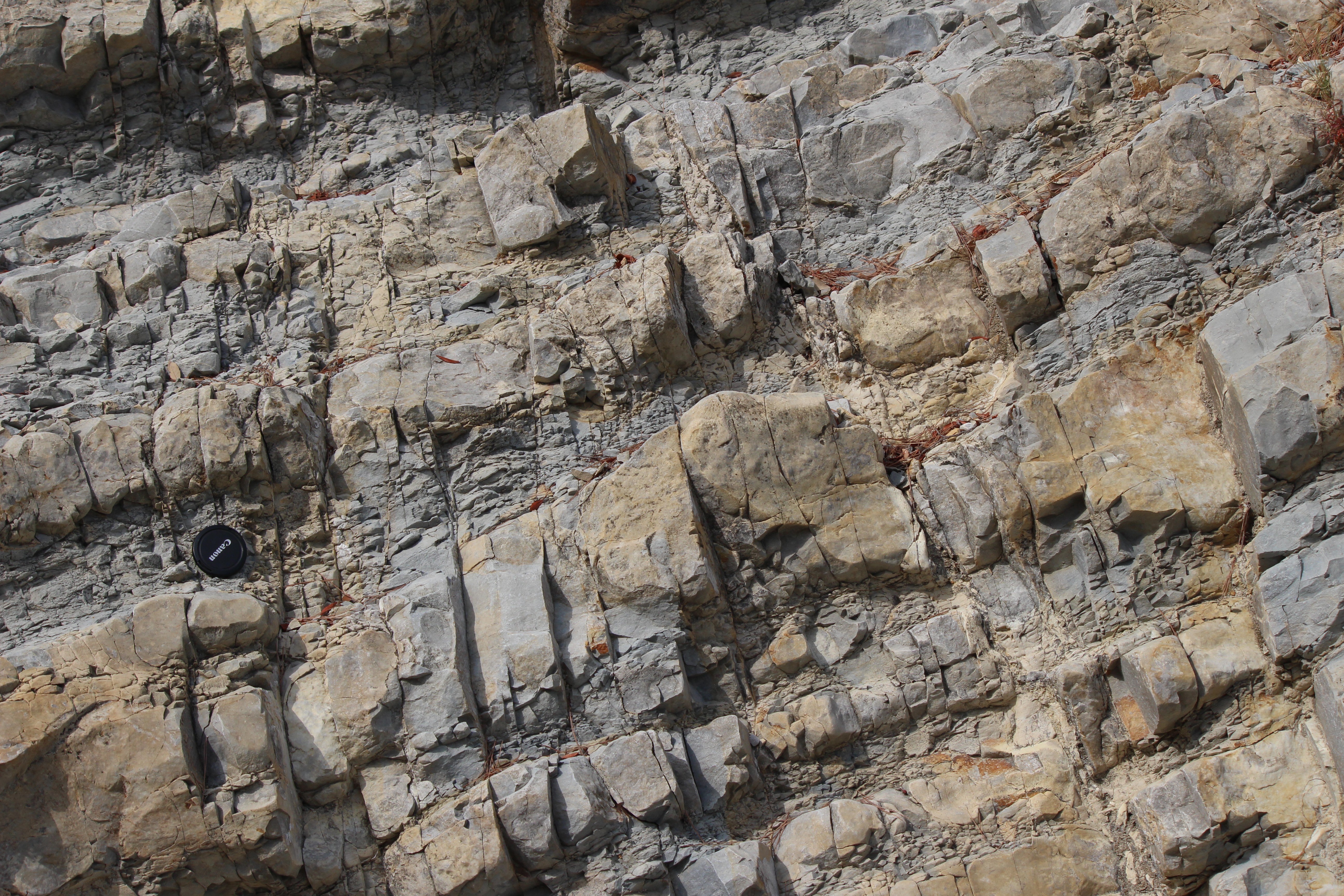

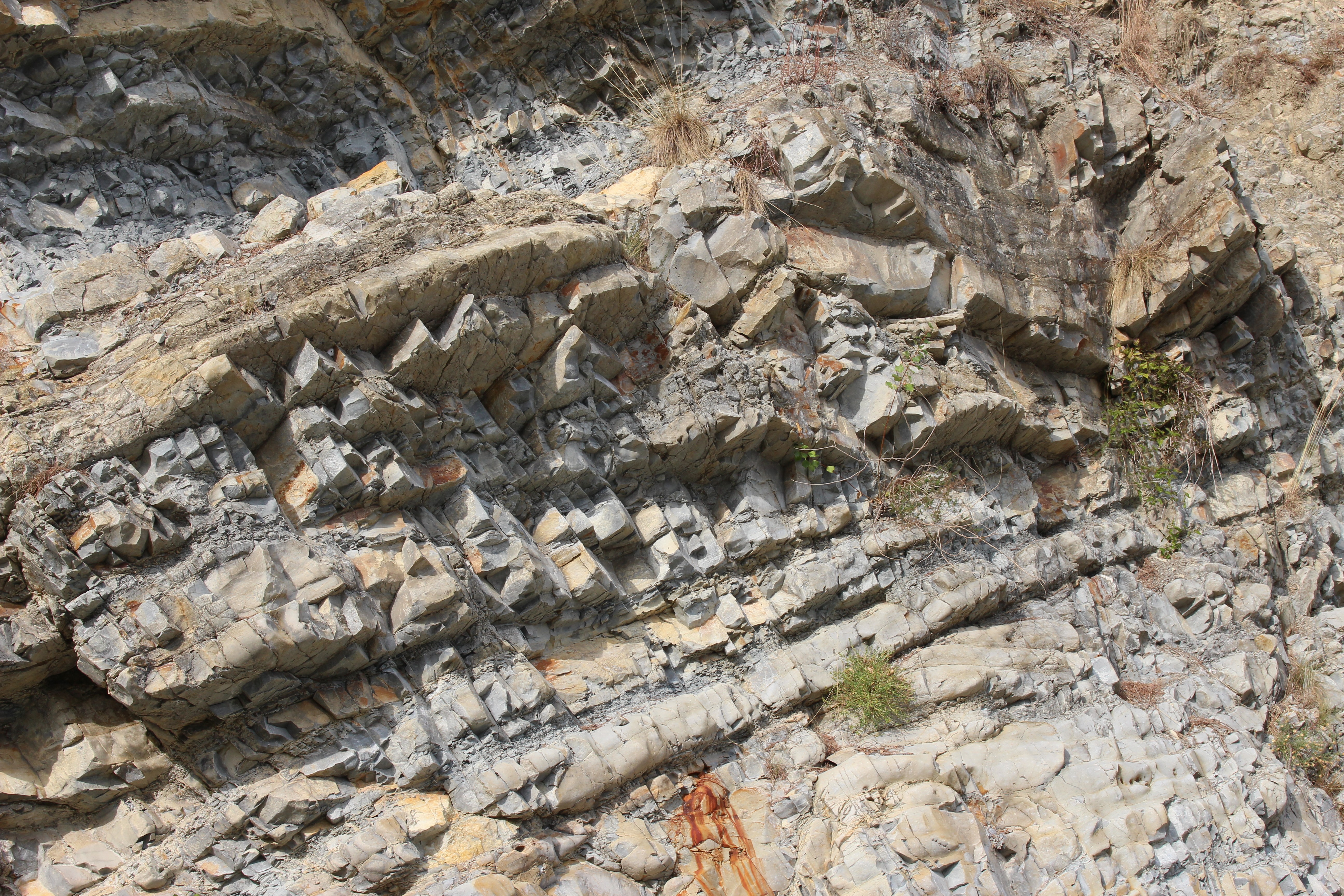

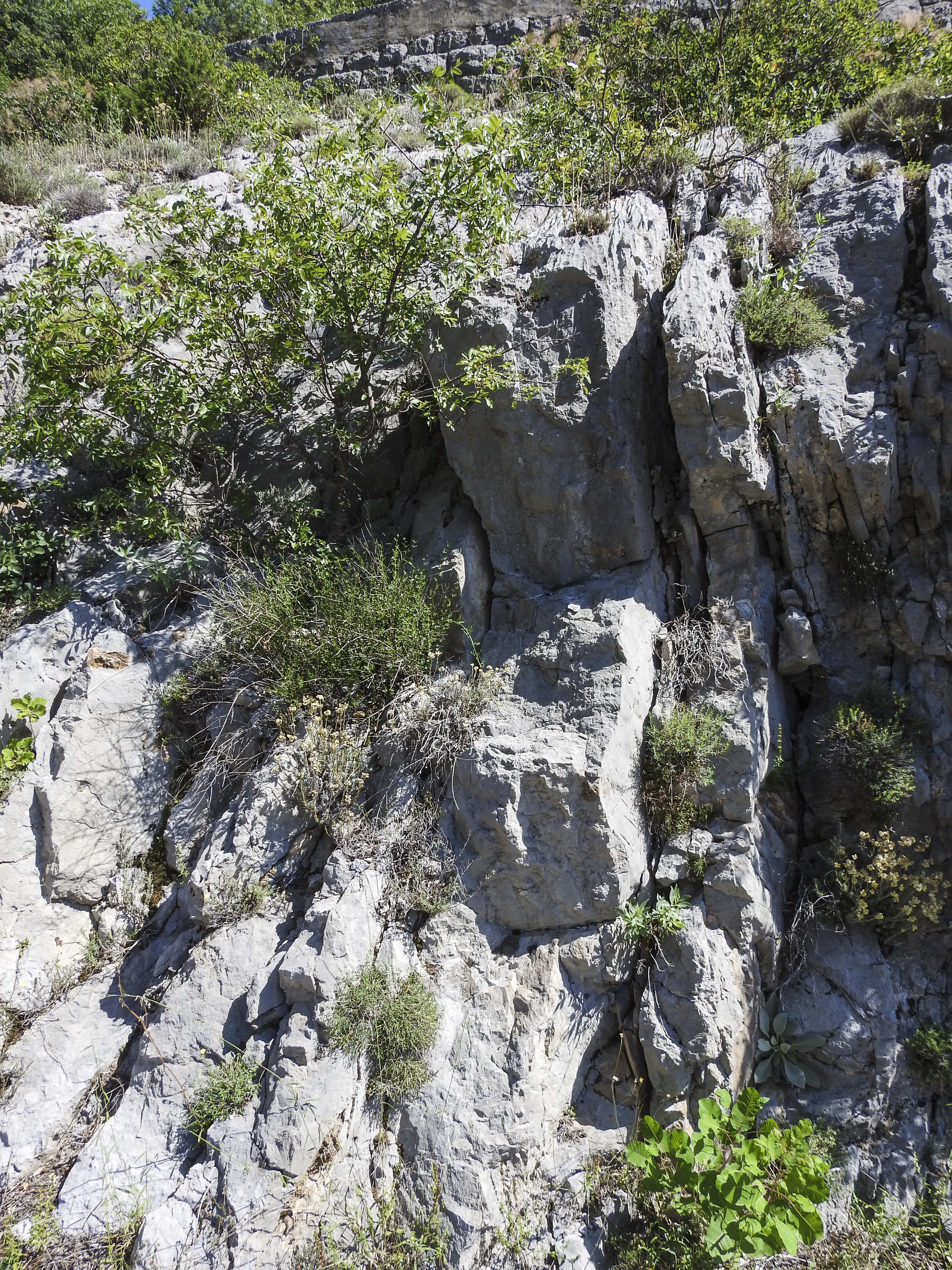

ici par exemple il y a des failles et des diaclases.

On devine assez bien deux directions de fractures perpendiculaires à la stratification.

Ici, on voit une faille sur la droite, avec de la calcite, et de nombreuses fractures qui font toujours le même angle par rapport à la stratification.

Si vous avez ce genre de photos, je vous invite à les partager.

[le sablais]

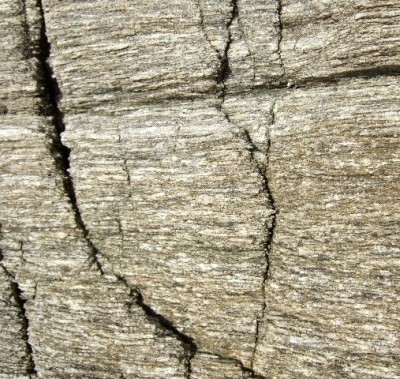

Je te poste une photo ! Je te laisse commenter, tu es meilleur que moi





[Invité jean francois06]

  Le 30/03/2024 à 13:06, le sablais a dit :

Je te poste une photo ! Je te laisse commenter, tu es meilleur que moi



Expand

C'est pas certain.

Sur cette photo, j'aimerai connaître la topographie.  En effet, il peut y avoir des fractures qui s'ouvrent en fonction du relief.  Ici par exemple, je me pose la question de savoir si il n'y a pas un abrupt du coté gauche de la photo. Les fractures ne semblent pas réglées à cette échelle. Mais on devine des fractures plus petites, en échelon ,impossible de dire si elles sont parallèles aux plus grandes. Dans ce plan, si la photo est prise dans le plan XZ, on pourrait imaginer un jeu normal.

Mais le but c'est pas d'analyser chaque photo, mais de voir de nombreux exemples de diaclases.



[Kayou]



Tirée du sujet "Photos de failles et de rejets...      "

sur une île des cyclades: failles et diaclases.
