Diagraphie

[pola2]

Bonjour !



Dans le cadre d'un projet, je dois analyser une diagraphie. Sauf que je n'ai jamais eu de cours sur l'analyse d'une diagraphie...

Pourriez-vous donc m'expliquer comment analyser une diagraphie ? (résistivité, gamma-ray, porosité neutron et porosité densité, RMN) ?



Tout ce que j'ai lu jusqu'à présent, c'est que lorsque porosité neutron et porosité densité se croisent, c'est qu'il y a présence de gaz et/ou d'hydrocarbures... C'est bien correct ça d'ailleurs ? Car je lis des articles en anglais, mais mon anglais n'est pas fameux..



Merci par avance de vos explications et bon am.



POLA2



[Invité jean francois06]

Pour te répondre, j'en sais rien. Par contre ne t'est il pas possible d'envoyer une image de  ces diagraphies. C'est toujours intéressant.

[phoscorite]

Je doute un peu qu'un cours explique comment analyser une diagraphie réalisée avec toutes les méthodes  que tu cites.

Mais dans un cours, il y a souvent des exemples, méthode par méthode. Regarde celui-ci :

105307045_GeophyLausanne03diagraphies.pdf

[Kayou]

Diagraphies... on en a déjà parlé sur le forum...

Voir les bouquins de Serra, très complets

Diagraphies - Acquisition et applications - Lorenzo Serra , Oberto... - Librairie Eyrolles

Interprétation des données diagraphiques Diagraphies différées Tome 2 - Oberto Serra - Achat Livre | fnac

serra diagraphies, - Rechercher (bing.com)

etc...

et celui d'Astier: géophysique appliquée à l'hydrogéologie...

et d'autres encore...

cours d'interprétation des diagraphies - Recherche Google



[pola2]

je vais donner un exemple : https://www.cjoint.com/data/LByqIu0f5Y4_exemplediagraphie.png



Ici pourquoi y a-t-il 3 courbes pour la résistivité ?

Et comment déterminer la lithologie à partir de toutes ces diagraphies ?



merci bien

[phoscorite]

Il y a 1 heure, pola2 a dit :

Ici pourquoi y a-t-il 3 courbes pour la résistivité ?

Je ne sais pas.

Pour la lithologie c'est plus simple :

Les pics de gamma ray correspondent a des niveaux argileux (c'est le potassium et le thorium des argilites qui donnent de la radioactivite naturelle)

Ces niveaux argileux donnent aussi une reponse faible sur le neutron, car celui-ci detecte l'eau contenue dans les pores, et il n'y en a pas beaucoup dans les argilites.

Les autres niveaux sont + riches en eau (neutron fort) et doivent correspendre a des roches poreuses (sables).

[pola2]

D'accord. Et comment reconnaître la présence de gaz ou d'hydrocarbures sur toutes ces courbes ?

[jjnom]

Le 24/02/2022 à 17:35, pola2 a dit :

Ici pourquoi y a-t-il 3 courbes pour la résistivité ?

Elles correspondent à différents outils qui vont mesurer la résistivité du terrain, avec différentes profondeurs d'investigation et différentes focalisations (Grande Normale, Petite Normale, Latérale)

Le 24/02/2022 à 19:20, pola2 a dit :

Et comment reconnaître la présence de gaz ou d'hydrocarbures sur toutes ces courbes ?

Il faut croiser (associer)les lectures des différentes courbes.

Par exemple: une zone bien poreuse mais fortement résistante (résistivité élevée) est un indice. Poreuse => contient probablement un fluide et résistance élevée=>le fluide n'est pas de l'eau salée.

[Kayou]

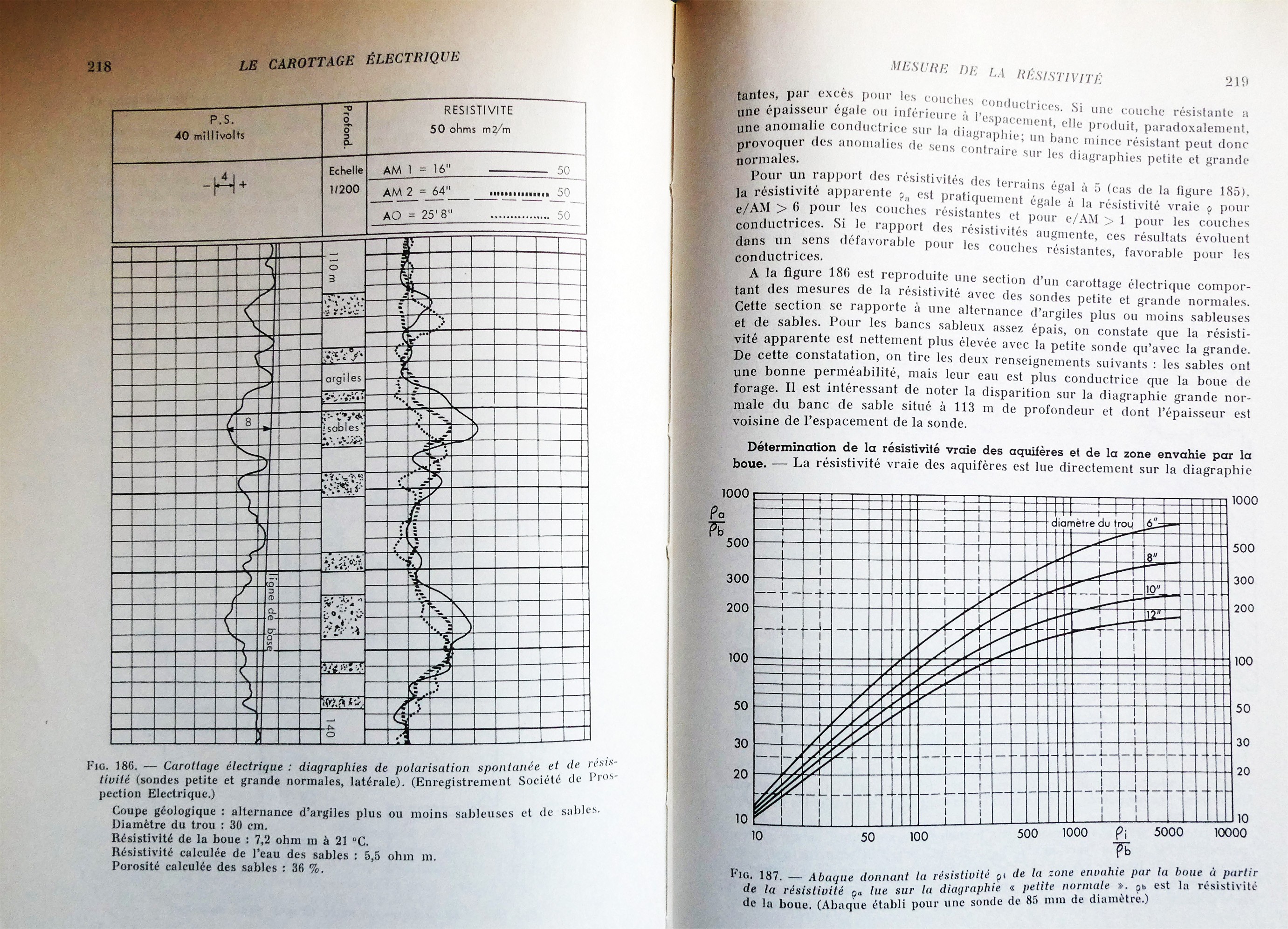

Un essai



[Nico78]

Passant pas mal de temps à faire ça je peux aider^^....
Des explications seraient peut-être trop longues car en fait il ne faut pas lire courbe par courbe mais tout corréler et le prendre dans son ensemble....

Si tu nous mets des screenshots ce sera un plaisir de te définir les différentes zones,



- Grossomodo si tu veux définir le fluide (et sa présence) appuie toi surtout sur les logs suivant:

résistivité, densité et neutron,

=> pas de résisitivité : flotte

=> Haute : Gaz: si density - neutron large crossover

                 Huile: si density-neurton overlay or slight crossover



- Gamma ray et PEF, vont aider à caractériser le réservoir/la roche

- Le sonic les zones de failles/compactions/sous compactions

- Comparer les différentes résistivités entre elle va te permettre de connaitre le degré d'invasion des fluides dans la formation.



etc, etc, etc, etc........
