curiosité morphologique à identifier

[Invité jean francois06]

J'espère que tu es allé voir alexstrekeisen aussi.

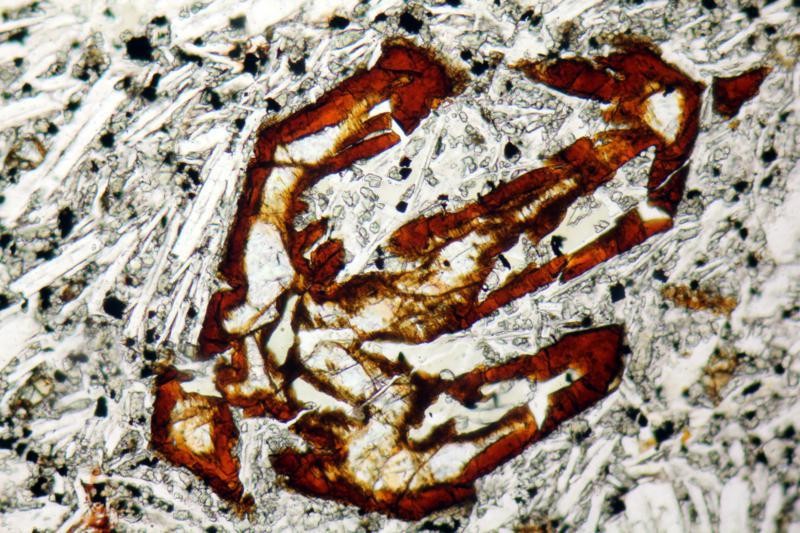

Elle est  belle cette olivine!

[Invité jean francois06]

y a aussi ça, trouvé par hasard, 516 pages quand même : Atlas of micromorphology of mineral alteration and weathering": https://horizon.documentation.ird.fr/exl-doc/pleins_textes/divers09-05/010015437.pdf. Pour aller plus vite, tu peux faire une recherche dans le texte avec skeletal.



[phoscorite]

il y a une heure, jean francois06 a dit :

y a aussi ça, trouvé par hasard, 516 pages quand même

Je crois bien que tu me l'avais deja signalé, mais pas eu le temps de plonger sérieusement dedans.

Sinon, pour les olivines (et les magnétites) squelettiques, il y en a dans souvent dans.... les phoscorites, précisément

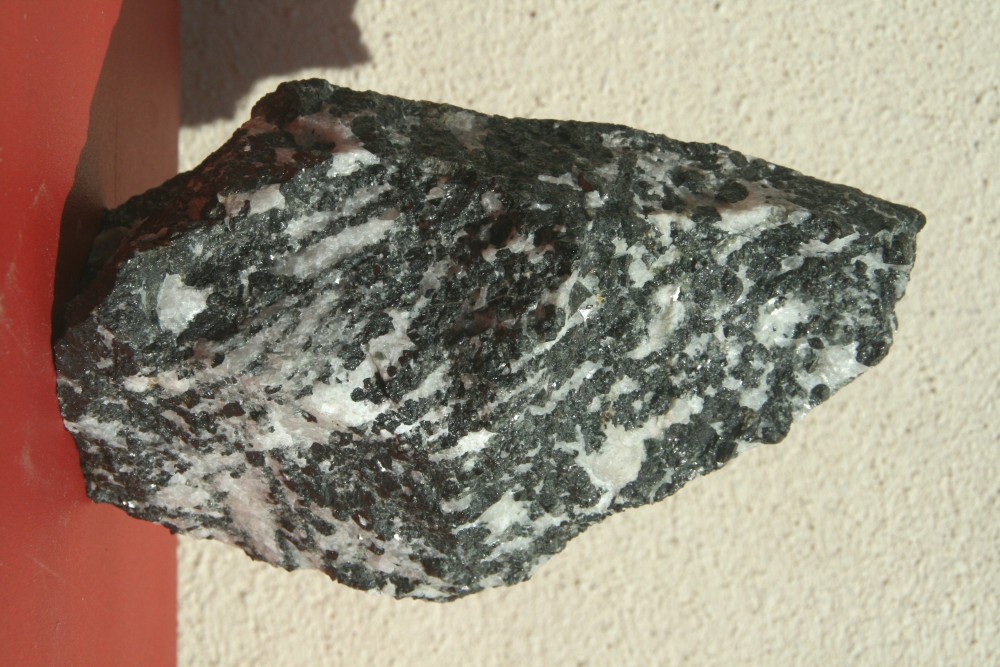

phoscorite (roche à magnetite-apatite-olivine associée à une carbonatite), mine de Kovdor, peninsule de Kola

[phoscorite]

Merci à tous pour vos remarques, suggestions...

Pour clore ce post je dois d'abord rectifier une erreur sur les conditions de manip :

au lieu de 60°C, avec une eau chargée de CO2 dissous sous une pression de 1 bar, c'était à 40°C et avec une PCO2 de 5 bars.

En fait a 60°C, ça va trop vite pour l’expérimentateur, et on n'arrive pas a faire les (nombreux) prélèvements de fluide pour capturer la dynamique du processus.



Pour compléter, et puisque c'était une manip en colonne dans laquelle, par construction, l'avancement de la réaction était variable selon la distance à l'injecteur, je poste l'état des grains de calcite correspondant à différents parties du dispositif. Les grains les plus attaqués (autour de 50% de dissolution) sont ceux que j'ai montrés au début. Ils sont situés vers l'amont du dispositif, en fait pas tout a fait car au point d'injection du fluide dans la colonne, il ne reste plus de calcite du tout.



Voici une image des grains initiaux : ils sont un peu émoussés car, pour éviter d'avoir des fines qui se baladent dans la colonne, ils ont subi une légère abrasion préalable.



Voici les grains dans la zone aval de la colonne, là ou l'avancement de la réaction est le plus faible (environ 10%)

La corrosion affecte tout de suite les défauts et révèle immédiatement les joints de sous-grains. Elle commence à transformer les surfaces courbes en microfacettes séparées par des marches, et on commence à voir des etch pits (avec les formes négatives du carbonate) sur les facettes.



Voici l'aspect des grains dans la zone intermédiaire (environ 30% d'avancement de la dissolution)

Les cavités reliées aux défauts (joints, macles) se sont élargies et approfondies, les surfaces courbes ont complètement disparu, et sur les facettes lisses, les etch pits continuent à se former, mais ils ne se creusent pas, probablement parce qu'ils sont rabotés par le retrait rapide des marches qui bordent les facettes.



Et on revient sur le domaine amont de la colonne, très transformé, ou la dissolution ne se fait plus vraiment en 2D, mais plutôt en 3D
