Pli

[etudgeol2]

Bonjour



Pourriez vous m'expliquer comment répondre à cet exercice ?

https://www.cjoint.com/data/KAkevY5VNhH_exopli.png



J'ai examen lundi matin, et c'est exercice serait indispensable car il tombe chaque année à l'exam, mais j'arrive pas à répondre...

Pourriez-vous donc m'aider à comprendre svp ?



merci bcp

[jjnom]

Il y a ici un schéma qui correspond bien à ton problème: https://www.pairform.fr/doc/17/138/467/web/co/6_4_1.html

[etudgeol2]

Merci d'avoir répondu



Et donc c'est quel schéma sur cette page web qui répond à l'exercice ? Car il y en a beaucoup des schémas... Du coup c'est celui avec quelle légende ?



Merci je suis en panique totale pour mes examens qui arrivent....

[jjnom]

il y a une heure, etudgeol2 a dit :



Merci je suis en panique totale pour mes examens qui arrivent....

Respires un grand coup et bois un p'tit coup...

Il n'y a qu'un seul schéma avec un plan axial qui pend à l'Est et un axe qui plonge au S.

Faut observer un peu et ne pas attendre que ça tombe tout cuit dans le bec.

[trenen23]

il y a 4 minutes, jjnom a dit :

Respires un grand coup et bois un p'tit coup...

Il n'y a qu'un seul schéma avec un plan axial qui pend à l'Est et un axe qui plonge au S.

Faut observer un peu et ne pas attendre que ça tombe tout cuit dans le bec.

Rien  qu'à l'énoncé, tu arrives à savoir si c'est un anticlinal ou un synclinal ? Moi déjà j'ai mis cinq minutes à comprendre N00-60E (j'avais pas ce type de code de notation il me semble)



Je pense que sans le plan donné par le prof c'est difficilement faisable ou j'ai loupé quelque chose ? Tu peux aussi bien avoir un anticlinal de plan axial N0-60E et d'axe plongeant de 30 au sud qu'un synclinal ?



Placer plan axial et axe, mais où ?

[jjnom]

il y a 2 minutes, trenen23 a dit :

Rien  qu'à l'énoncé, tu arrives à savoir si c'est un anticlinal ou un synclinal ?

Ben, justement: je crois que le prof est taquin et a tendu un piège.



il y a 4 minutes, trenen23 a dit :

Tu peux aussi bien avoir un anticlinal de plan axial N0-60E et d'axe plongeant de 30 au sud qu'un synclinal ?

Si je réponds à ça, je dévoile le piège. Est-ce à moi de le montrer ou à etudegéol de le trouver?

Est-ce une bonne méthode? C'est une autre histoire.

il y a 7 minutes, trenen23 a dit :

Moi déjà j'ai mis cinq minutes à comprendre N00-60E

Notation habituelle chez moi. Direction par rapport au N-pendage.

[trenen23]

il y a 1 minute, jjnom a dit :

Ben, justement: je crois que le prof est taquin et a tendu un piège.



Si je réponds à ça, je dévoile le piège. Est-ce à moi de le montrer ou à etudegéol de le trouver?

Est-ce une bonne méthode? C'est une autre histoire.

Notation habituelle chez moi. Direction par rapport au N-pendage.

question de génération et/ou d'école !

[Invité jean francois06]

Le prof fourni une carte : https://www.cjoint.com/data/KAkevY5VNhH_exopli.png

Pour la notation, si  le pendage est suivi de la direction de pendage (Est ici), c'est la direction du plan qui est donnée, si on avait eu N00 60, sans précision c'est le vecteur du plan (notation azimut et pendage).

Je ne vois pas de piège, je pense que le prof fournit une carte, comme déjà dit par @Trenen, on peut avoir le plan axial d'un anticlinal et/ou d'un synclinal qui réponde à cette orientation.

Je pense aussi que l'exercice fait appel à la projection stéréographique (placer plan axial et axe) et ensuite à la construction d'un bloc diagramme à partir de deux coupes bien choisies (l'orientation du bloc diagramme est fourni).

[jjnom]

Il y a 3 heures, jean francois06 a dit :

Je ne vois pas de piège, je pense que le prof fournit une carte,

Si carte il y a, alors pas de piège. Pourquoi ne pas l'avoir figurée?

[etudgeol2]

Non il n'y a pas de carte...



Alors quel est le piège ?

[Géolynx]

il y a 56 minutes, etudgeol2 a dit :

Non il n'y a pas de carte...



Alors quel est le piège ?



C'est un peu à toi de réfléchir par toi-même. La question que tu dois te poser est simple : est-ce que les éléments qui te sont fourni te permettent de déterminer le type du pli ? Si tu réponds à cette question, tu auras la réponse à ton problème et trouvé la subtilité de l'énoncé.

Je te le répète une fois encore, comme pour d'autres posts, tu es dans l'enseignement supérieur. Donc les questions qui te sont posées nécessitent justification dans leur réponse et ces réponses ne sont plus binaires et la bonne réponse n'est pas toujours explicitée.

[Invité jean francois06]

Il y a 9 heures, etudgeol2 a dit :

Non il n'y a pas de carte...



Alors quel est le piège ?

pourtant il est écrit : "On se donne un pli, vu en carte (donné par prof):"

On parle bien de carte. Y a t il un bloc diagramme donné?

J'aimerai bien voir ce qui est fourni avec cet exercice.

Si c'est toi qui fait le bloc diagramme, qu'as tu choisi comme orientations?

Modification: Je rajoute que l'on ne peut parler de synclinal ou d'anticlinal que si l'on connait la vergence de la série. Sinon, on parle d'antiforme, ou de synforme. Df wiki : Une antiforme est un pli dont la convexité (i.e. la courbure) est orientée vers le haut (en forme de n). Si la série est normale (couches plus jeunes au-dessus des couches plus anciennes), l'antiforme est un anticlinal.

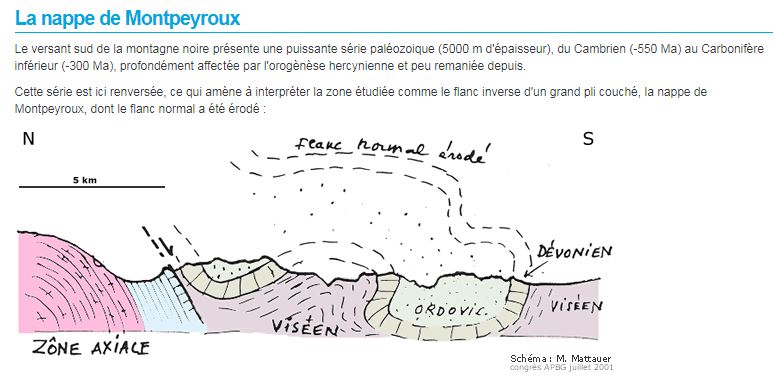

exemple de série renversée :

https://lithotheque.ac-montpellier.fr/nappe-du-mont-peyroux

Donc on a forcément d'autres éléments pour cet exercice.
