borissien Posté(e) 17 octobre 2019 Signaler Posté(e) 17 octobre 2019 bjr je m'appelle bogana étudiant en géoscience troisième année de licence ma préoccupation est de savoir comment est ce qu'on détermine le pendage apparent d'un plan et d'autre pat j'aimerais avoir des documents pdf svp concernant la determination des attitudes d'un plan d'une ligne et aussi des exo sur le carnevas de schmidt je rencontre beaucoup de difficultés dessus bien vouloir m'aider svp. voici mon adresse email ........................ supprimé par la modération Citer
Michel de Champigny Posté(e) 17 octobre 2019 Signaler Posté(e) 17 octobre 2019 Il y a 4 heures, borissien a dit : bjr je m'appelle bogana étudiant en géoscience troisième année de licence ma préoccupation est de savoir comment est ce qu'on détermine le pendage apparent d'un plan et d'autre pat j'aimerais avoir des documents pdf svp concernant la determination des attitudes d'un plan d'une ligne et aussi des exo sur le carnevas de schmidt je rencontre beaucoup de difficultés dessus bien vouloir m'aider svp. Bonjour, Que dit Google ? Par exemple pour les canevas de Schmidt, j'ai déjà trouvé ça (entre autres): https://books.google.fr/books?id=qCqmKuPfeaYC&pg=PA39&lpg=PA39&dq=canevas+de+schmidt&source=bl&ots=yyk1yPudno&sig=ACfU3U3z8qrv9wjQB0F59tR7kCfs3aMN9A&hl=fr&sa=X&ved=2ahUKEwirr6Tj6aLlAhVSi1wKHQHKDk4Q6AEwEXoECAkQAg#v=onepage&q=canevas de schmidt&f=false idem pour le pendage apparent: https://books.google.fr/books?id=qCqmKuPfeaYC&pg=PA21&lpg=PA21&dq=calcul+pendage+apparent&source=bl&ots=yyk1yPugng&sig=ACfU3U0fvxSCRS5JkEcCCFUo1RlLp2qmww&hl=fr&sa=X&ved=2ahUKEwiV3Kbu6qLlAhUXQ0EAHTjVAvoQ6AEwBnoECAkQAg#v=onepage&q=calcul pendage apparent&f=false cdlt Michel Citer

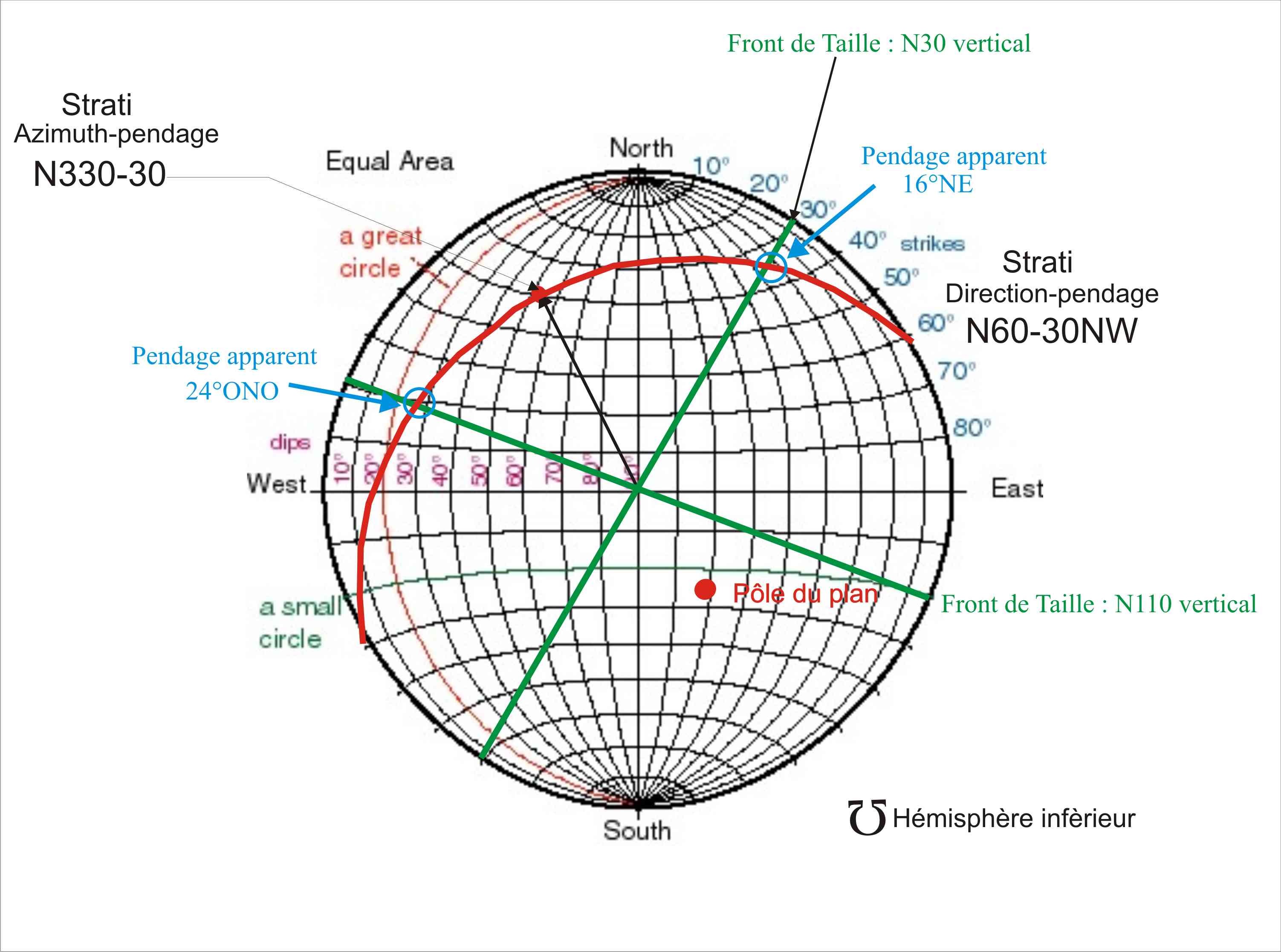

Invité jean francois06 Posté(e) 17 octobre 2019 Signaler Posté(e) 17 octobre 2019 Bonjour, Je crois que l'on a pas besoin de ton adresse Email. Pour répondre à ta question : Une simple recherche sur le net donne des résultats. http://www.zaragosi.fr/wikicours/lib/exe/fetch.php?media=s1te4002:representationscyclospheriques.pdf http://www2.ggl.ulaval.ca/personnel/dkirkwoo/documents/tutoriel01.pdf Pendage apparent, c'est l'intersection de deux plans.C'est une ligne donc. Par exemple une intersection entre un plan de stratification avec un front de taille. Pour le mesurer, on mesure la direction du front de taille (vertical) et on mesure le pendage de la ligne d'intersection sur ce plan vertical. Sur ce canevas, stereonet schmidt, un plan de stratification plonge vers le NW (N60-30NW). Deux fronts de taille, un de direction N30, vertical et un autre de direction N110 Vertical. Sur le front de taille N110, le pendage apparent de la stratification est de 24° vers l'ONO, sur le front de taille N30, le pendage apparent de la stratification est de 16°vers le NE. Sur un front de taille N150, le pendage apparent de la stratification est égal au pendage réel, 30NW. Citer
Invité jean francois06 Posté(e) 17 octobre 2019 Signaler Posté(e) 17 octobre 2019 Pour les pendages apparent, et sans canevas, ou si on veut vérifier les résultats par le calcul. Pour chaque plan, on calcule le pôle du plan. Pour la strati , le pôle P1 (az1,dip1), pour le front de taille le pôle P2 (az2,dip2). Pour le calcul, on transforme ces pôles de plans en vecteurs. P1, V1(x1,y1,z1) et P2,V2(x2,y2,z2) Alors le vecteur V1 pour P1 On convertit les degrés en radians. x1=cos(dip1)*cos(az1) y1=cos(dip1)*sin(az1) z1=sin(dip1) Pour faire simple j'ai pas parlé du sens des vecteurs, cela dépend du référentiel (z vers le haut ou vers le bas). Je renvoie sur ce topo sur les cosinus directeurs.http://bernardpa.e-monsite.com/medias/files/6-scalaires-et-vecteurs.pdf On fait pareil pour le plan 2 définit par le front de taille x2=cos(dip2)*cos(az2) y2=cos(dip2)*sin(az2) z2=sin(dip2) Pour obtenir la direction et le pendage de la ligne d'intersection de ces 2 plans, on fait le produit vectoriel. On aura alors un vecteur V(X,Y,Z) X=(y1*z2)-(z1*y2), Y=(z1*x2)-(x1*z2), Z= (x1*y2)-(y1*x2) Les vecteurs ont une norme=1 Il suffit maintenant de repasser aux cosinus directeurs, à notre ligne en pendage et azimuth. Pendage de la ligne Dipligne=Atan (Z/racine(X au carré+Y au carré)), on prend la valeur absolue et on converti en degré. Azimuth de la ligne (en fait on aura la direction du front de taille sur 360°) Azligne=Atan(Y/X), si c'est négatif on ajoute 2pi, et on convertit en degré. Il faut toutefois vérifier le signe de Dipligne, si il est négatif, il faudra ajouter 180° à l'azimuth, et on vérifiera aussi le signe de X, si X<0, alors il faudra ajouter 180° à l'azimuth. Ensuite on vérifie que l'azimuth ne dépasse pas 360°, sinon on soustrait 360°. ça fait cuisine, mais ça marche. Facile à programmer sur une calculette, ou sur un tableur. Tout ça pour dire, que apprendre à faire des stéréo manuellement, c'est bien. Cela permet de vérifier les résultats renvoyés par certains logiciels. Savoir faire les calculs que font ces logiciels c'est encore mieux. J'ai vu des programmes avoir des erreurs de calcul, le plus souvent dans le passage des vecteurs aux plans et aux lignes. Je rajoute un site : https://stevedutch.net/Structge/Labman.htm Citer
borissien Posté(e) 30 octobre 2019 Auteur Signaler Posté(e) 30 octobre 2019 merci à vous tous vous m'avez bcp aider Citer
