Installation pompe immergée forage

[lausainjo]

Bonjour,

Je souhaite installer une pompe immergée que je viens d’acheter. Mon forage fait 130m. La pompe sera disposée à environ 100m. Le forage est à 15m du tableau électrique. Mon installation est en triphasée. L’installation va alimenter la maison et l’arrosage. Je cherche un schéma d’installation électrique et hydraulique pour effectuer l’installation. Tous les éléments ont été définis par une société à qui j’ai fait appel mais ils ne me donnent pas d’information sur l’installation. Afin d’éviter de faire des bêtises, je fais appel à vous. Je présume qu’il faut que je mette en place un interrupteur différentiel triphasé et un disjoncteur triphasé au tableau (quel ampérage svp) ?

Je dispose des éléments suivants (je n’ai pas indiqué les raccords pour la partie hydraulique) :

Pompe immergée PANELLI 95 PR 4 N - 23 Triphasée

Câble immergé 4 G 1.5 mm² ( Le m.l. )

LE1-D09V7-A13 - Discontacteur 9 A - 400 V - Avec interrupteur M/A

LRD10 - Relais de protection thermique de 4 à 6 A

Réservoir à vessie ZILMET - 300 Litres - V - 10 bars

Contacteur Manomètrique XMP 6 PM - (6 bars)

Manomètre glycérine 50 mm - 0 - 6 bar – Radial

Clapet LAITON 25 bars - 1''1/4 (33/42)

[Stef4412]

Pas très compliqué mais pas sur de trouver un schéma sur le net ...
Pour l'électricité : ton câble doit avoir 4 fils (marron - noir - bleu - jaune/vert) tu les branches directement dans le discontacteur en sortie du relais thermique, le jaune/vert bien sur à la terre, sinon, il n'y a pas de sens ni de neutre. Si tu vois que ta pompe ne remonte pas (ou très peu d'eau) il suffit d'intervertir deux fils à la sortie du relais thermique.
Si ce n'est pas déjà fait ou si le câble n'est pas continu, ne pas oublier de faire une jonction étanche de type LVI1/4 de 3M à la résine, aujourd'hui il existe des jonctions à gel qui ne sont pas adaptés aux forages.
Deux bémols ...
- le LRD10 me semble un peu faible, vérifie bien qu'il correspond aux pics de fonctionnement de ta pompe, indiqués sur le moteur (panelli 95PR 4N-23 ce n'est que la référence de l'hydraulique) ;
- LE1-D09V7-A13, en général on ne mets pas ce genre de chose mais plus un coffret de démarrage de type DSN51/12T de chez Jetly (ou autre équivalent), plus adapté à la gestion des pompes de forages et très fiables

Pour l'eau :
Raccorder du tuyau galva à la tête de ta pompe (au delà de 80 m l'utilisation de galva est obligatoire car le PEHD à tendance à vriller, à se déformer, voire à casser) jusqu'à la sortie du forage, puis un coude, un clapet anti-retour (souvent on mets ici un raccord union pour pouvoir désolidariser la pompe du reste en cas d'intervention). Ensuite du PEHD enterré jusqu'au "té" sous ton réservoir ... et de l'autre côté de ce "té" ton installation.



Ne pas oublier un câble inox adapté (taille, poids) à la pompe et au forage, jamais de corde, c'est lui qui tiens tout.

Voila
Si ce n'est pas clair, n'hésites pas

A+

[lausainjo]

Bonjour,



Merci beaucoup pour cette réponse. Pour le PE, effectivement le foreur m''avait indiqué que ct interdit mais qu'en le faisant moi je pouvait le faire. Le vendeur de la pompe, un site très connu, m'a indiqué que je pouvais y aller. Ils posent également des pompes et le font régulièrement apparemment. Le risque existe mais du coup je vais le prendre...

Nous avons un câble inox 4mm².



Pour l'hydraulique :

On positionne donc le T sous le réservoir avec le départ directement de l'alimentation de la maison directement après. Le réservoir est donc en pontage directe sur la ligne, c'est bien cela svp ? Pour l'arrosage je passe par le réservoir ou je passe en direct svp ? Je pensais passer en direct.

La jonction étanche a été faite par le revendeur.



Pour l'élect :



La composition du pack a été faite par le site en fonction des caractéristiques de la pompe. J'ai tout acheté déjà, j'espère qu'ils ne se sont pas trompés mais je les ai eu plusieurs fois au téléphone. Ils ont l'air très sérieux.

Je présume qu’il faut que je mette en place un interrupteur différentiel triphasé et un disjoncteur triphasé au tableau (quel ampérage svp) ?



Par avance merci pour vos réponses et bonne journée.



Laurent S.

[lausainjo]

Il y a 19 heures, Stef4412 a dit :

Pas très compliqué mais pas sur de trouver un schéma sur le net ...
Pour l'électricité : ton câble doit avoir 4 fils (marron - noir - bleu - jaune/vert) tu les branches directement dans le discontacteur en sortie du relais thermique, le jaune/vert bien sur à la terre, sinon, il n'y a pas de sens ni de neutre. Si tu vois que ta pompe ne remonte pas (ou très peu d'eau) il suffit d'intervertir deux fils à la sortie du relais thermique.
Si ce n'est pas déjà fait ou si le câble n'est pas continu, ne pas oublier de faire une jonction étanche de type LVI1/4 de 3M à la résine, aujourd'hui il existe des jonctions à gel qui ne sont pas adaptés aux forages.
Deux bémols ...
- le LRD10 me semble un peu faible, vérifie bien qu'il correspond aux pics de fonctionnement de ta pompe, indiqués sur le moteur (panelli 95PR 4N-23 ce n'est que la référence de l'hydraulique) ;
- LE1-D09V7-A13, en général on ne mets pas ce genre de chose mais plus un coffret de démarrage de type DSN51/12T de chez Jetly (ou autre équivalent), plus adapté à la gestion des pompes de forages et très fiables

Pour l'eau :
Raccorder du tuyau galva à la tête de ta pompe (au delà de 80 m l'utilisation de galva est obligatoire car le PEHD à tendance à vriller, à se déformer, voire à casser) jusqu'à la sortie du forage, puis un coude, un clapet anti-retour (souvent on mets ici un raccord union pour pouvoir désolidariser la pompe du reste en cas d'intervention). Ensuite du PEHD enterré jusqu'au "té" sous ton réservoir ... et de l'autre côté de ce "té" ton installation.



Ne pas oublier un câble inox adapté (taille, poids) à la pompe et au forage, jamais de corde, c'est lui qui tiens tout.

Voila
Si ce n'est pas clair, n'hésites pas

A+

Re bonjour,



Ce matin j'ai testé la profondeur du forage et le niveau de l'eau. Il fait bien 130m comme annoncé par le foreur. L'eau est finalement présente à 50m ce qui est une très bonne nouvelle. J'ai une colonne d'eau de 80m actuellement en période de sécheresse c'est plutôt pas mal. Du coup j'hésite sur la profondeur à laquelle positionnée la pompe.

[Stef4412]

Alors déjà :
Pour l'eau : il est préférable de tout faire passer par le réservoir car c'est lui qui va garantir une pression constant dans l’installation et protéger la pompe de démarrages - arrêts trop fréquents. Ou bien faire une seconde installation en parallèle avec un second réservoir ...
Attention à vérifier la pression de fonctionnement du ballon régulièrement (donnée par le revendeur)

Pour l'élec : si c'est ce qu'il ont donnés alors ok !... Mettre un interrupteur est toujours mieux (c'est comme les raccords union sur l'eau, ça permet d'intervenir sur une partie sans tout démonter ...). L'ampérage il est donné par la pompe en fonctionnement, ça doit être marqué sur le moteur ou sinon le vendeur doit pouvoir donner l'info

Il est évident qu'en installant sois même on peut faire ce que l'on veut, mais le foreur ne peux pas conseiller de le faire et le vendeur non plus.
Un gros bémols, si tu as un problème tu ne peux te retourner contre personne, même pas contre le vendeur qui conseille de le faire ...
Ce qui est plus grave c'est qu'ils le feraient eux même ...
Ce n'est pas du tout un gage de sérieux car ils ne respectent pas la norme (pour des professionnels c'est quand même curieux) et s'engagent donc à des poursuites en cas de soucis ...





Sinon un câble inox 4mm² me semble un peu juste pour de telles profondeurs, j'aurai mis un 5mm2
Enfin, le profondeur de pose de la pompe c'est "le plus bas possible", mais techniquement c'est donné par le rapport donné après le pompage d'essai, ça dépends de la réactivité de la nappe, du forage, de la pompe, ...



Voila
A+



[lausainjo]

Merci pour cette réponse détaillée. Le foreur m'a conseillé 100m. Mais au vue de ce que vous m'avez indiqué, d'un côté je me dit qu'il faudrait que je reste à 80m pour le PE et de l'autre à 100m pour respecter l'indication et être plus bas...

[lausainjo]

Bonsoir,



J'ai fait un petit récap des branchements. Je joins également les photos au cas où, si vous avec le temps de valider.



Alimentation Tableau > ENTREES 1/3/5 CONTACTEUR TESYS D - LC1D09P7
LRD10 - Relais de protection thermique de 4 à 6 A SORTIES 2/4/6 > ENTREES 1/3/5 PRESSOSTATS
3/4/6 SORTIES PRESSOSTATS > Pompe



ENTREE 1 CONTACTEUR LC1D09P7 > A2 CONTACTEUR
ENTREE 5 CONTACTEUR LC1D09P7 > 96 NC LRD10 - Relais de protection thermique
A1 CONTACTEUR LC1D09P7 > No 3 Interrupteur
95 NC LRD10 > 4 Interrupteur



Est-ce que cela est correct pour vous. Comme me l'a fait remarquer un membre d'un autre forum je n'ai pas de sécurité manque d'eau.Le forage est à 130m annoncé avec un débit de 7m3/h. Le revendeur m'a indiqué que je n'avais pas besoin de mettre un manque d'eau et qu'en plus c'était assez cher. Si je me rends compte qu'il y a des manques d'eau, est-ce que je peux le mettre après sans ressortir la pompe svp ?



Par avance un grand merci pour vos réponses et votre aide précieuse !



Laurent

Et j'oubliais le Coffret dispose d'un interrupteur. Encore merci

[Stef4412]

Oui ça doit fonctionner ...

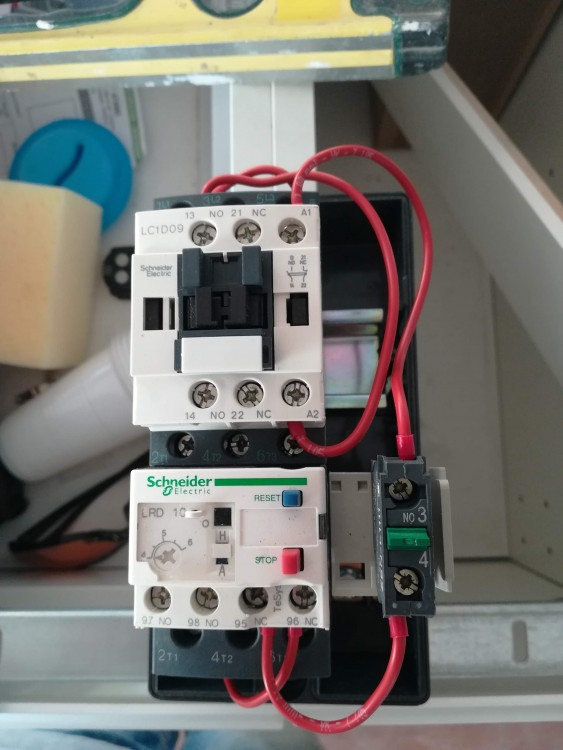

Photo n°1
Alimentation par le haut, pas trop le choix : 3 bornes pour brancher 3 fils
95-96 A1-A2 je ne me rappelles plus mais ça ressemble, en même temps il doit y avoir un schéma fourni
Pompe en bas sur T1 - T2 - T3
En triphasé si la pompe ne donne pas son débit optimal il suffit d'inverser deux fils entre T1, T2 et T3

Photo n°2 c'est le manocontacteur, à mettre sur la ligne avant la photo n°1

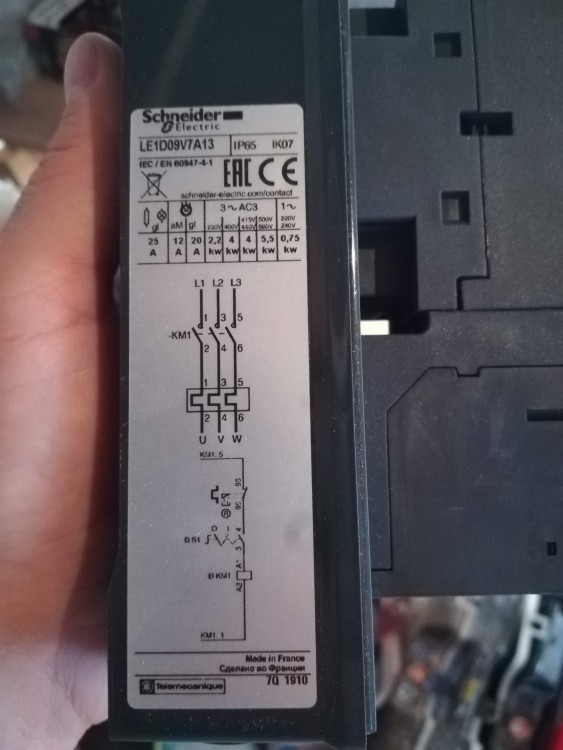

Photo n°3 ben tiens, c'est le schéma et photo n°4 la boite ...

Il ne faut pas oublier de régler l'ampérage du LRD10, la valeur de consommation doit être sur le moteur de la pompe, mettre un peu plus


Citation



je n'ai pas de sécurité manque d'eau





Ben non, ce sont des coffrets comme mentionnés plus haut (type DSN51 ...) qui gèrent le manque d'eau



Citation

Le forage est à 130m annoncé avec un débit de 7m3/h.



Le forage n'a pas de débit (c'est la pompe qui en a un), le forage à un niveau piézométrique, un niveau statique, ... tout cela aurait du être indiqué dans le rapport de l'essai de pompage


Citation

Le revendeur m'a indiqué que je n'avais pas besoin de mettre un manque d'eau et qu'en plus c'était assez cher.



Oui, un coffret DSN c'est de l'ordre de 350€, un peu cher du coup, mais quel es le coût de la pompe , ne serait ce que de sa mise en place ?

De plus c'est pas lui qui va dire qu'il faut une sonde manque d'eau, ce n'est pas forcément son intérêt ... ça rejoint mon interrogation sur se façon de respecter les normes d’installation des PEHD...



Citation

Si je me rends compte qu'il y a des manques d'eau, est-ce que je peux le mettre après sans ressortir la pompe svp ?

Non, les sondes manque d'eau se fixent un peu plus haut que la pompe (pour éviter de faire tourner l'hydraulique à sec) et sont reliées au coffret DSN par un câble spécifique à part qui doit être déroulé en même temps que le reste : PEHD, câble électrique, câble inox et du coup 1G1.5  pour le manque d'eau (câble double isolation spécialement fabriqué pour les forages).

Voila

[lausainjo]

Bonjour Merci beaucoup pour votre aide !!!!



Bonne journée
