Stacker précis sans l'être

[geopas]

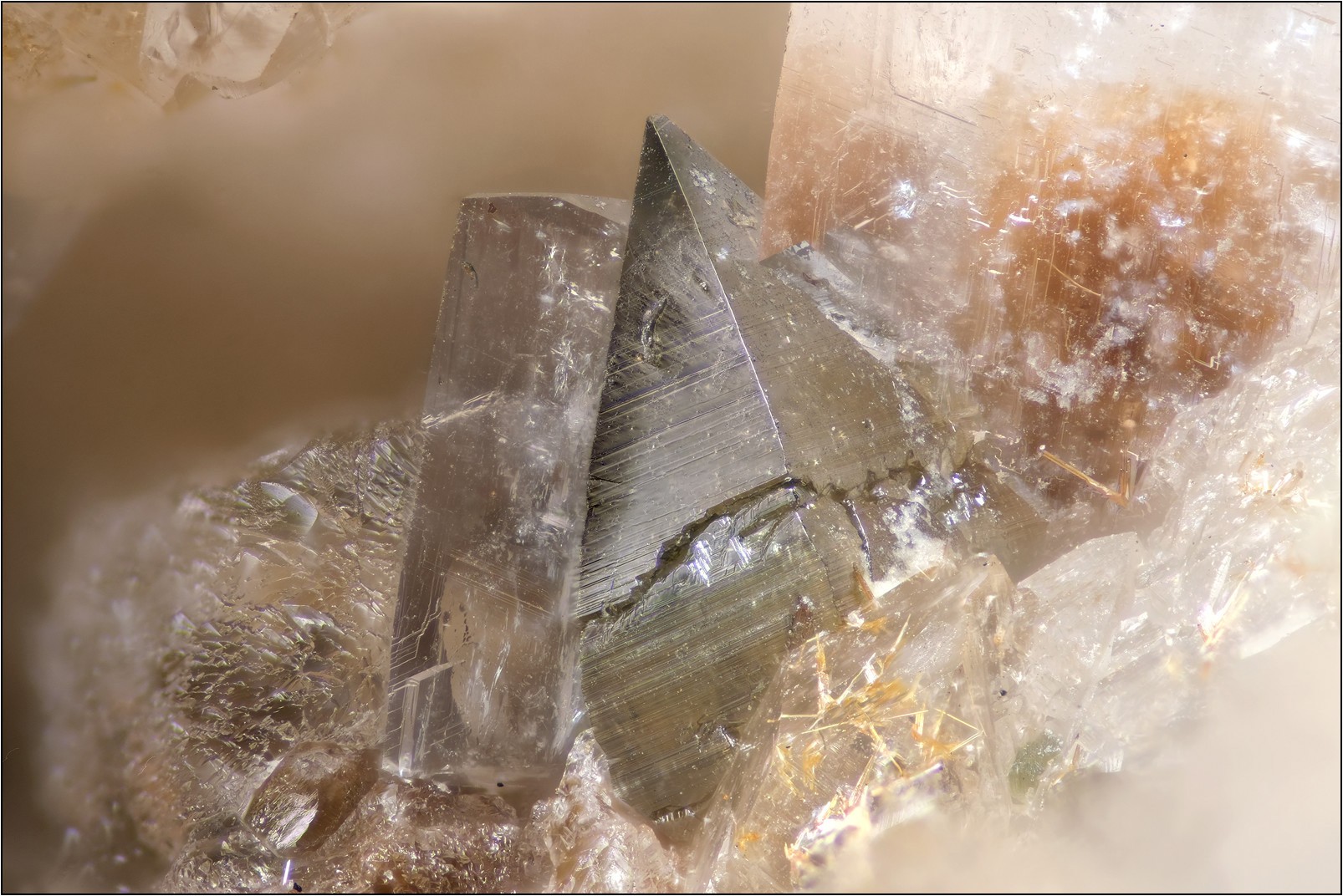

Anatase avec un éclairage correct (et c'est vraiment le plus difficile à faire).



Je pense que ça manque un peu de résolution, mais je ne ferai pas mieux avec mon matériel.



Champ 2.4 mm



[elasmo]

C'est déjà pas mal, mais effectivement cela manque de profondeur de champs, peux être en mettant plus de photos dans le stack ?

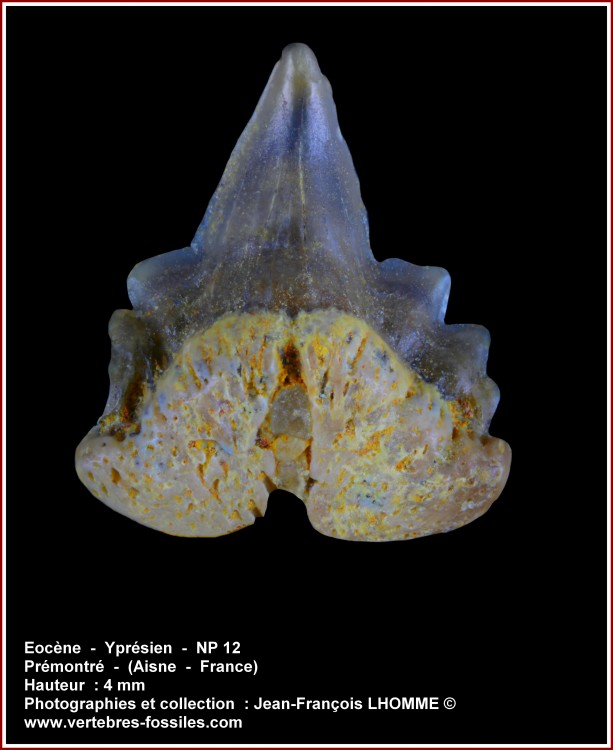

Une autre petite dent, qui reste à identifier, mais probablement un Galeorhinus (duchaussoisi) Adnet, 2006



En tout 1800 photos, dans 7 plans différents, avancée de 10 um - ISO 100 - Temps de pause 0.6 secondes, compilés en méthode B



J'hésite toujours à mettre un pas plus long, et diminuer ainsi le temps de prises de vues, mais à chaque tentatives, ou presque je suis renvoyé à mes choix antérieurs, car pas totalement réussi.









[elasmo]

Photo refaite avec les deux faces, toujours plusieurs prises de vues en X et Y plus le stacking





[elasmo]

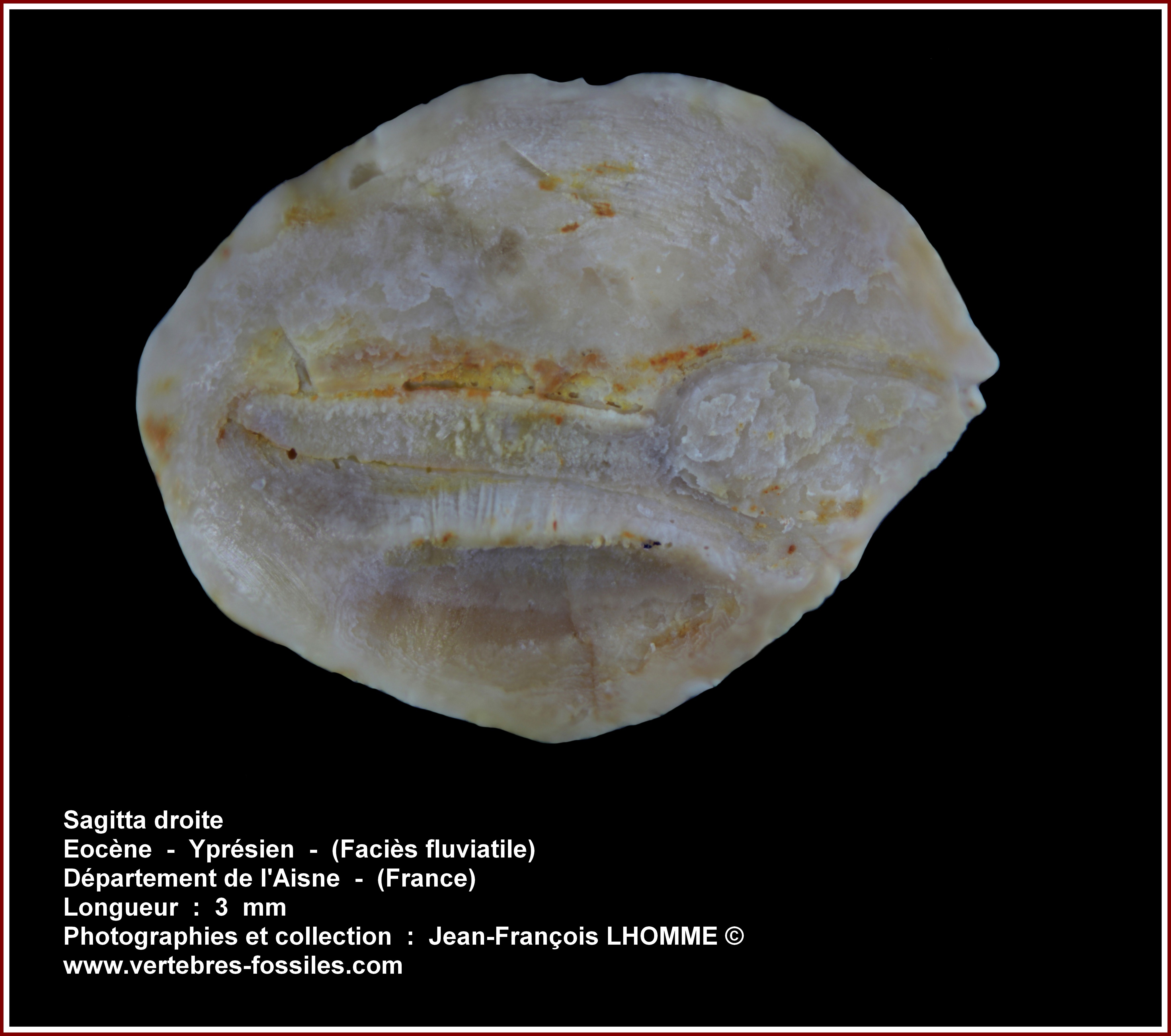

Nouveau test avec une otolithe, comme c'est très plat, cela m'a permis de prendre moins de clichés, environ 120, avec un pas de 10 um, toujours sous plusieurs axes (dans ce cas, 4 x 120 photos)



Je suis satisfait du résultat









[elasmo]

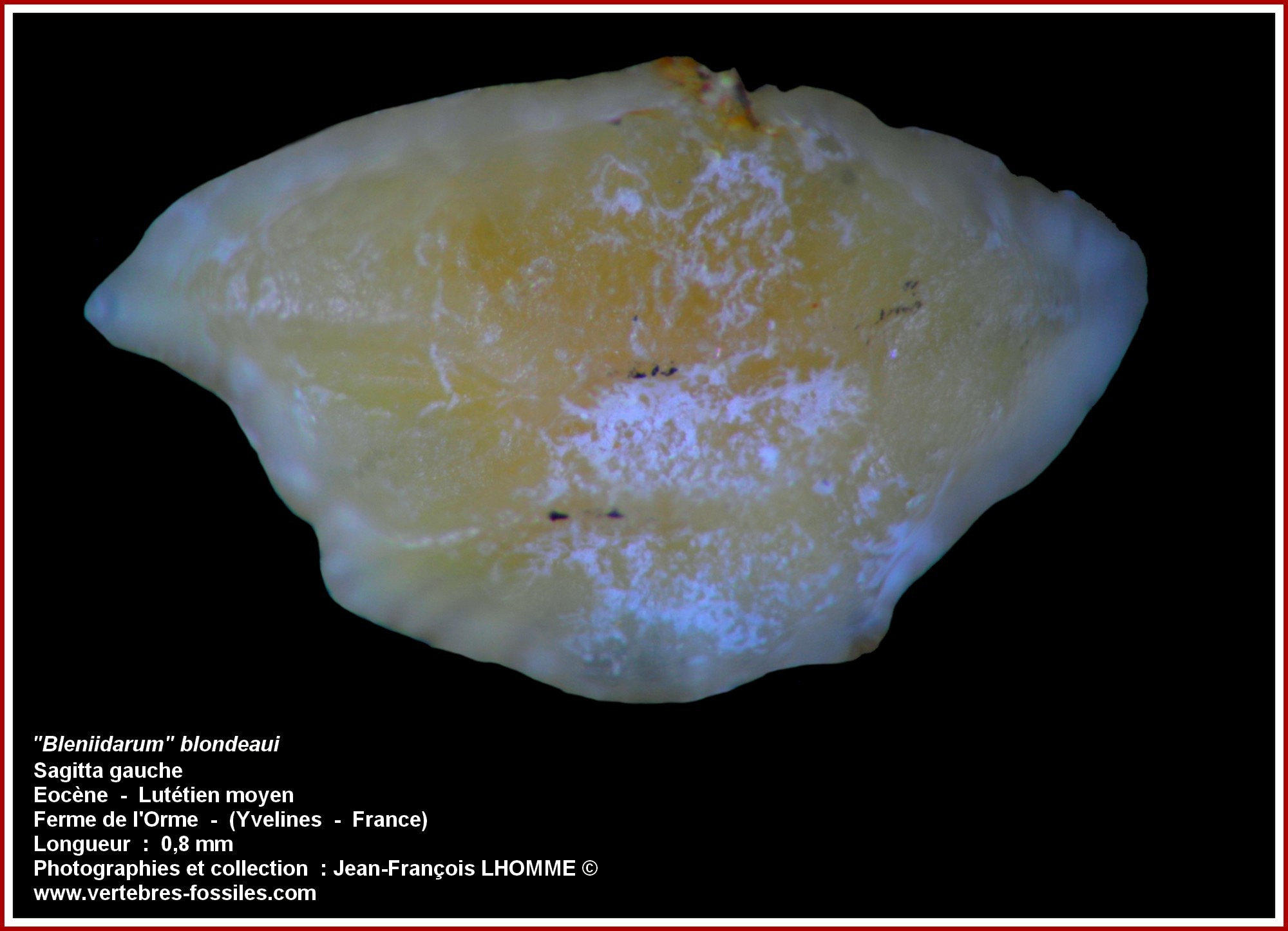

Nouvel essai avec un spécimen de taille inférieure à ce que je photographie habituellement, je pense que je commence à atteindre les limites avec mon objectifs, à moins qu'il suffise d'ajouter de la longueur de tube ?



Cette fois cela rentrais en totalité dans l'objectif 334 photos en 3 um - ISO 100 - Temps de pause 0.8 secondes



[le sablais]

Perso, je trouve ces résultats tout à fait satisfaisants. Mais n'étant pas spécialiste en microphotographie je me doute que certains cherchent à atteindre la perfection.

[elasmo]

Merci, je commence à arriver aux résultats que je cherchais, je suis donc satisfait, sachant que l'on peux encore améliorer les prises de vues et descendre en taille des éléments photographié



La dernière compilation en date, me convient bien, vous pouvez cliquer sur la photo au moins deux fois, pour l'avoir en haute résolution





[geopas]

J'ai remplacé la lentille de tube Raynox par un vieux téléobjectif de 200 mm (calé sur la distance mini).



Cela donne un champ de 2 mm avec un objectif 10x et je suis surpris du résultat, bien qu'il reste pas mal de problèmes à régler.

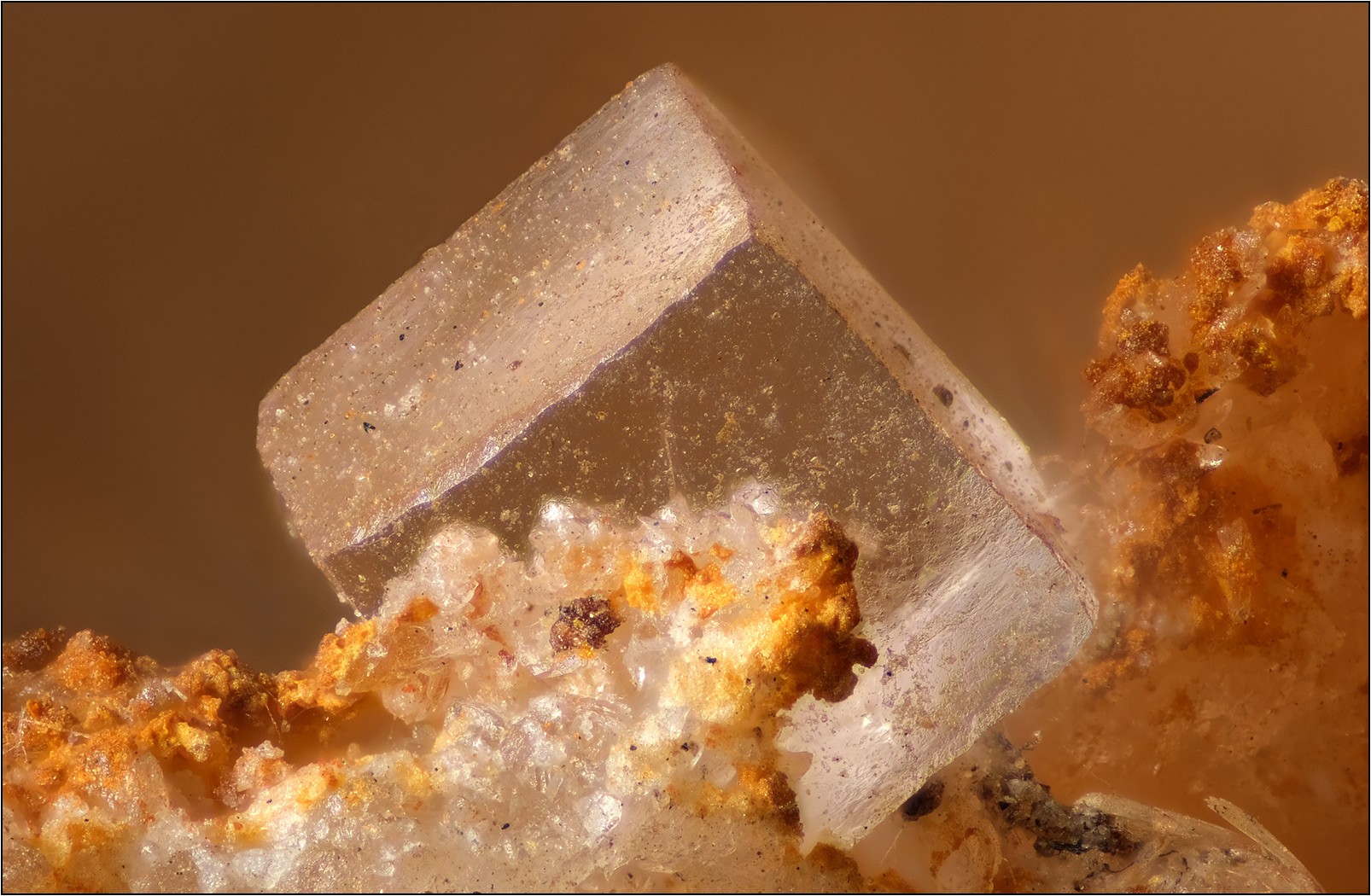

La photo suivante est un recadrage (champ de 1.4 mm).



[zunyite]

la definition me semble tres bonne ; à part qq réglages d'éclairage le résultat est probent !!

[elasmo]

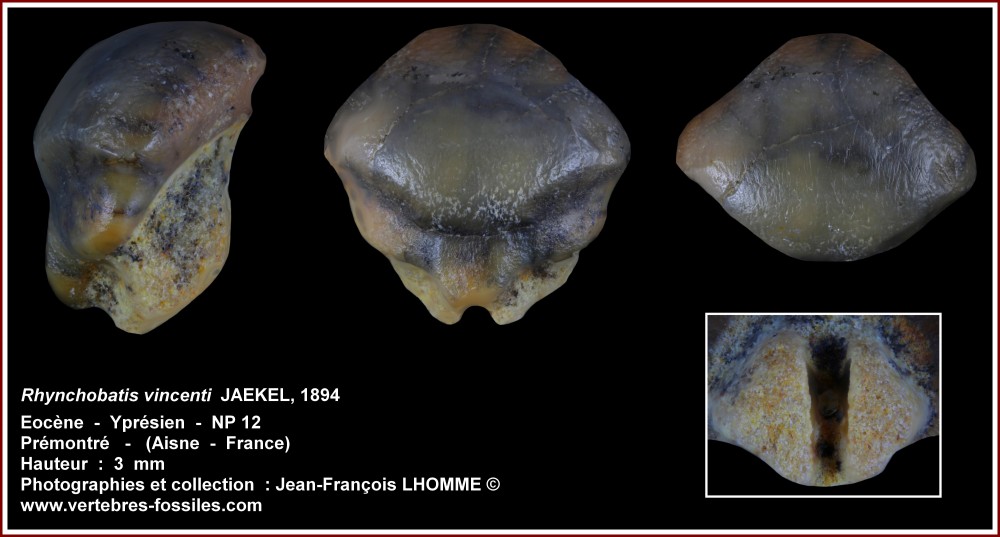

Voici une planche d'une dent qui m'a pris une dizaine d'heures de travail, j'ai souvent noté ce problème sur les dents en volume sous plusieurs axes, au total 12 angles de vues comprenant entre 200 et 350 photos stackées soit au total 3160 photos pour un résultat qui pourra encore être amélioré à l'avenir.



Photo en HD (lien externe)









[tempo]

[alain30]

Bonjour à tous.

Toujours de très belles photos Frédéric merci.

Je suis toujours un peu là et je cherche à progresses voila une du Mas Dieu .

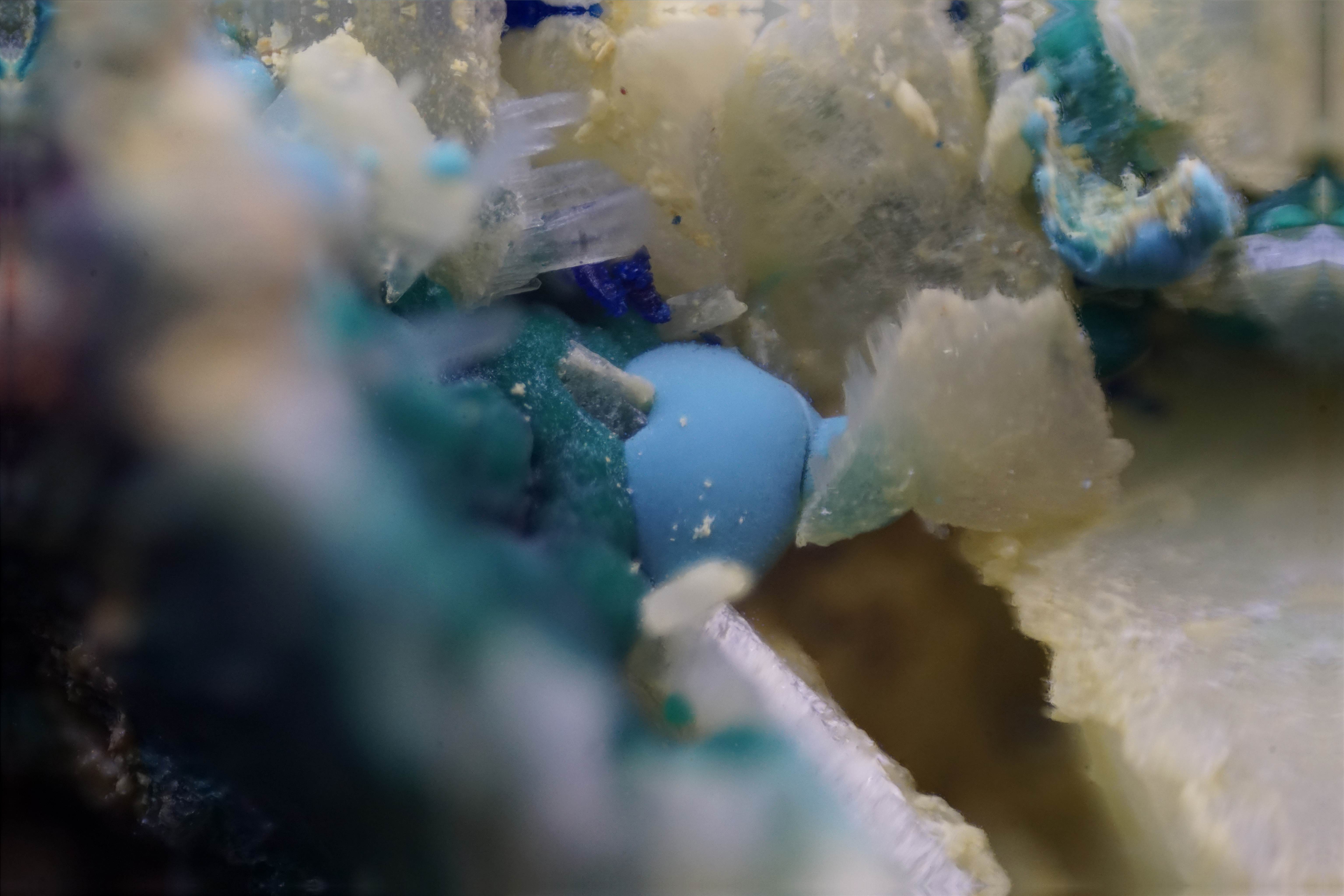

Malachite bleu, la boule fait FOV 0.5mm .12 photos pas de 5µ

objectif 4x Chjnois

Alain

[alain30]

Essais d'éclairages Pyromorphite MAS DIEU.

Champ 3.3



[FIFI63]

Bonjour,

Je trouve ces deux dernières photos très bien, plus en  phase avec ce que l'on peut observer à la bino j'aime bien (ça n’enlève  rien au talent de Tempo, simplement une autres vision).

Peut-on connaitre le matériel utilisé ainsi que la méthode.

Pour ma part j'ai tiré un trait sur mon objectif qui n'arrive toujours pas.

FIFI63

[alain30]

Bonjour FIFI63,

Pour faire suite à votre question sur le matériel utilisé et la méthode, je ne suis pas le mieux placé pour vous donner des conseils, car moi aussi, je cherche à progresser sur la méthode. Le mieux serait de prendre contact avec des personnes plus compétentes qui pourront vous guider. Désolé.

A+Alain







[FIFI63]

Bonjour alain30

Je suis surpris par votre réponse, je pensais que le forum était là justement pour communiqué entre nous ! Les installations restent apparemment chasses gardées par les photographes. Tempo présente bien sa façon de pratiquer mais j’avoue que je m'y perds.

Il existe certainement des méthodes moins complexes.

A+ FIFI63

[le sablais]

Il y a sur le forum beaucoup de renseignements sur ce sujet pourtant. L'outil recherche devrait te permettre d'y puiser de quoi te satisfaire.

Ce sujet (84 pages quand même) est très riche déjà.

[geopas]

Bonsoir,



Il y a quand même de quoi se perdre !



La méthode la plus simple est celle présentée en photo par elasmo en page 80 de ce sujet. C'est un bon point de départ (à adapter en fonction du matériel dont on dispose).



Le principe consiste à faire avancer, pas à pas, l'ensemble appareil photo + objectif (quel qu'il soit) avec un rail motorisé (disponible dans le commerce).



Je pense qu'un point important est d'utiliser un appareil non réflex configuré en obturation électronique (pour des problèmes de vibrations mécaniques).



Si tu veux des infos plus détaillées, n'hésite pas.







[alain30]

Bonjour fifi63,

Oui, on peut communiquer, mais çà a déjà été fait et très bien expliqué par Tempo, Zunite, Elasmo,

dans "matériel pour photo micro-minéraux" : deux pages.

Après, il faut se fabriquer son banc macro et faire des photos, bonne pas bonne, faire et refaire.



Pour comprendre le système, à la fois compliqué et très simple, à voir les photos de Tempo et des autres,

mais il y a du bouleau derrière, que tout le monde veux faire, mais çà, c'est une autre histoire.

Deux sites pour faire des recherches et qui peuvent t'aider :

un site en Anglais......http://www.photomacrography.net/

un autre JP.Berthe.....https://manualzz.com

PS : je peux montrer mon banc macro, mais ce sont presque tous les mêmes, ainsi que la technique : apn  sony, tubes allongés, objectifs Chinois et bien plus encore.

Le maitre-mot et pour conclure : TRAVAIL - TRAVAIL - RECHERCHES  ET ENCORE DU TRAVAIL.



Et ne pas se décourager par les nombreux échecs.

A+Alain

[elasmo]

Bonjour



Je suis d'accord avec ce qui vient d'être dit, par contre une photo de ton montage (Alain30) ne serait pas un luxe, à moins que tu ne le veuille pas ?



Par contre pour Fifi63, il va te falloir acquérir du matériel et commencer à faire des tests, personnellement j'ai été confronté aux même problèmes et c'est seulement en ayant le matos en main que j'ai pu comprendre comment cela pouvait être agencé et monté, ce qui m'a pris un certains temps (environ 2 ans) car à chaque fois une pièce me manquait, il à fallut en acquérir une nouvelle et surtout attendre qu'elle arrive et souvent des adaptateurs à quelques euros.

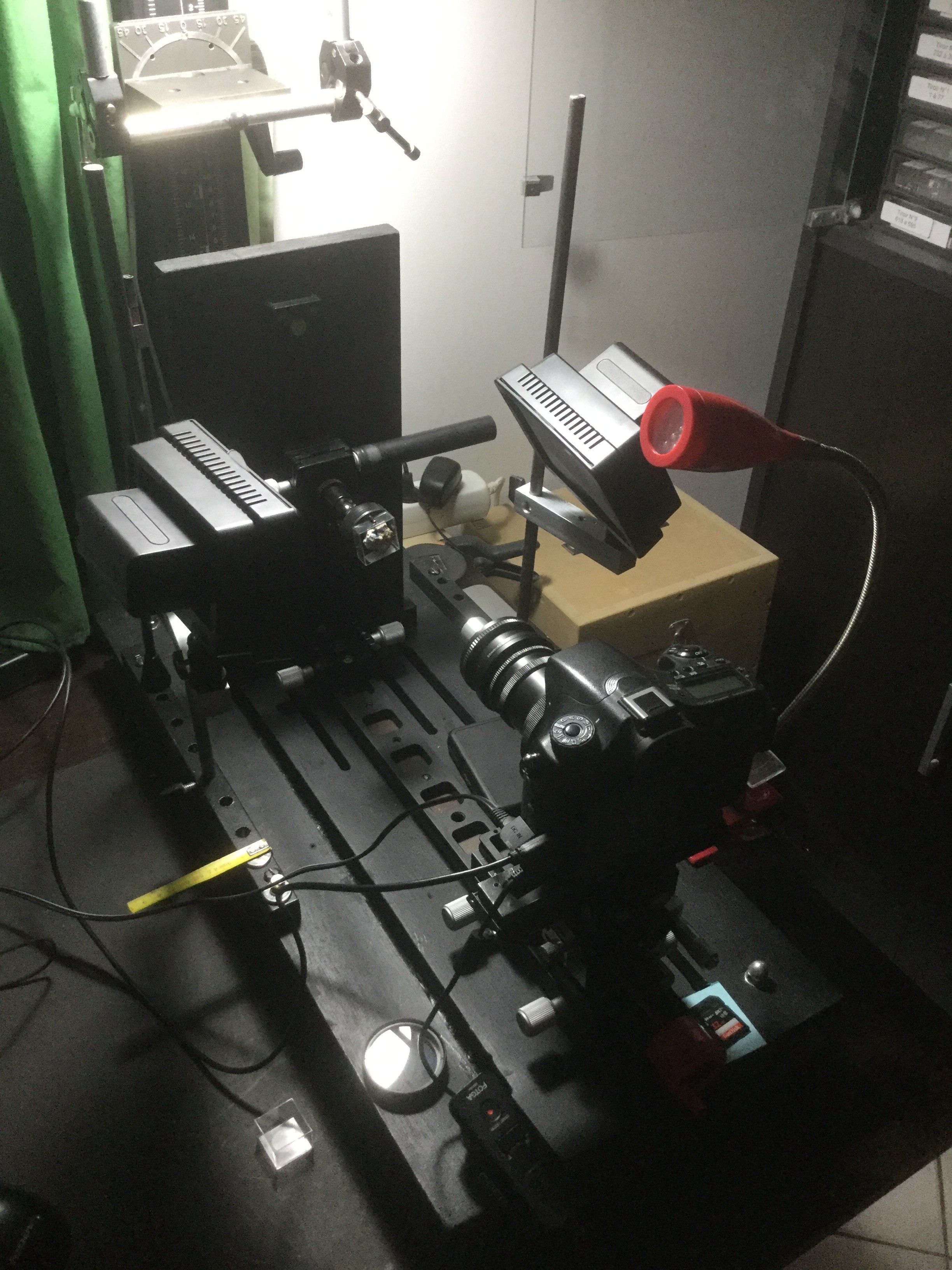

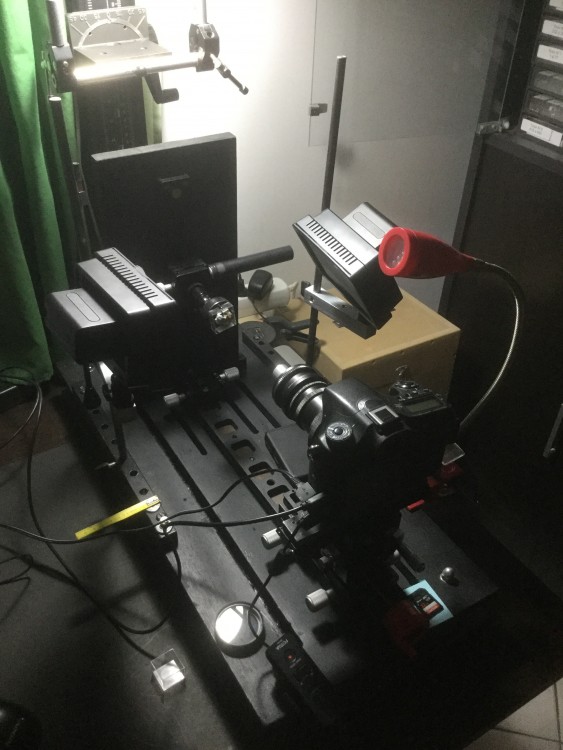

J'ai fait un petit film rapide de mon montage en action, entre temps il a un peu évolué, ajout d'une feuille de papier qui couvre le spécimen et ajout de tubes pour un meilleur rendu







[alain30]

Pas de soucis pour la photo (et je peux aussi en mettre d'autres), Elasmo, bravo pour les progrès et votre travail.

A+Alain

[FIFI63]

Merci à tous,

je vais mis mettre, je vient de trouver en brocante un objectif 4x sans marque.

A+

[geopas]

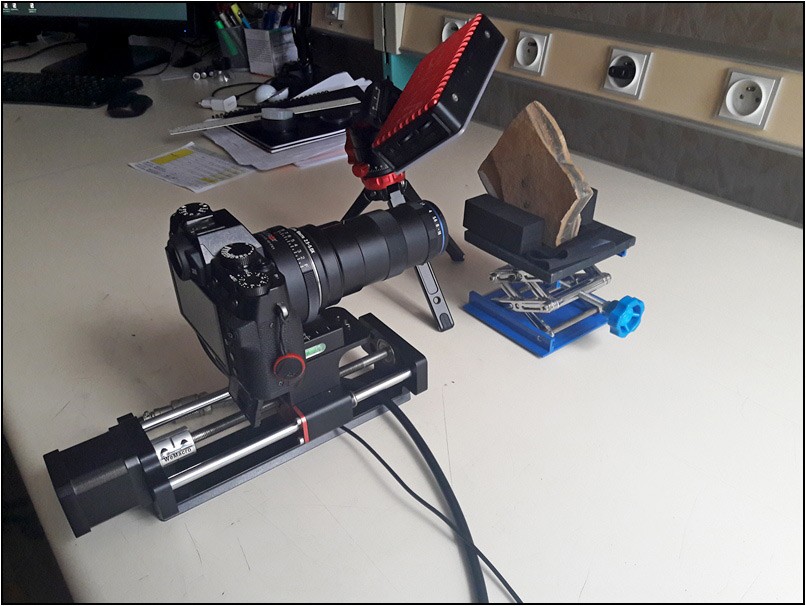

Pour donner des idées, voici mon installation. On ne peut pas faire plus minimaliste !



Ça fonctionne bien. Aucune vibration.

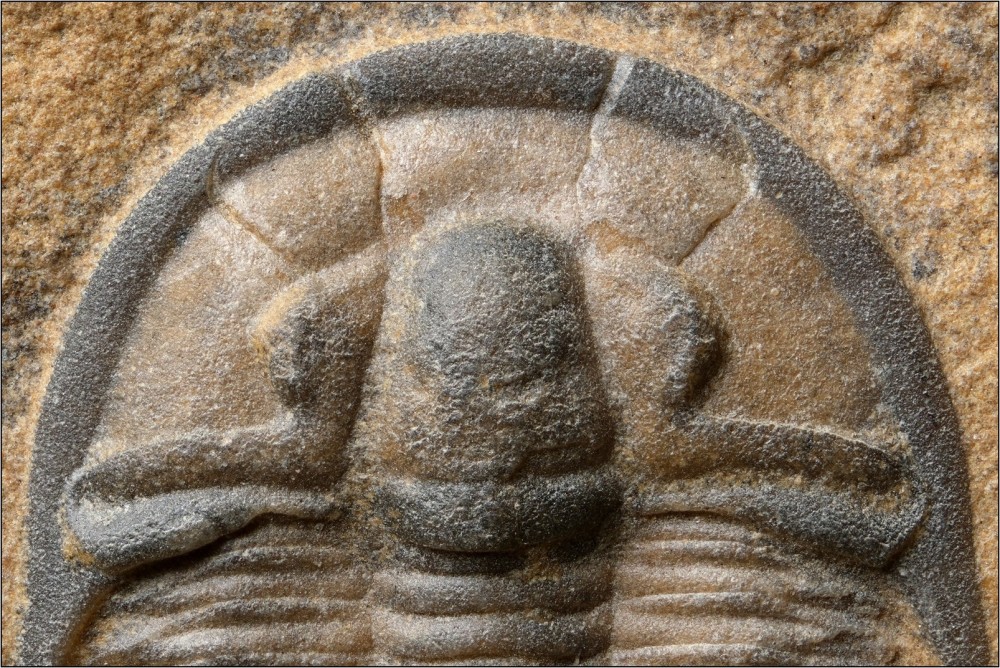

Et un exemple fait il y a 10 minutes sur un trilobite du Cambrien. Champ 6 mm.



[FIFI63]

Bonjour à tous,

Il me semble que vous utilisez votre installation en position horizontale y a-t-il une raison !

A+

[elasmo]

A votre avis ?
