Vos photos de minéraux au microscope électronique à balayage (MEB)

[Lionel-R]

J'adorerai participer mais je n'ai que des photos de théophrastite (Ni(OH)2) synthétique :( merci pour ces échanges, ça fait vraiment plaisir à voir !

[phénacite2]

d'autres zircons, même gangue.

[Michel de Champigny]

Très belle série de photos. Juste une question sur l'analyse, c'est de l'XRF ou EDS?

Effectivement un MEB de table dans la majorité des cas est suffisant (suivant le sujets et les matériaux, bien entendu). Dans mon cas, sur un MEB "traditionnel", c'est rare que je dépasse le x 10 000, parfois je monte à 50 000 pour m'amuser, mais à x100 000, par exemple sur la prixite, je n'y suis pas arrivé (soucis de métallisation - carbone- je pense). Et je n'ai jamais fait de cliché net au maximum offert par le MEB, à savoir... x 450 000

Bonjour,

Il s'agit d'EDS. Désolé pour l'erreur. Le capteur monté sur cet appareil est plus qualitatif que quantitatif.

Vos photos sont très belles avec un meilleur relief (électrons secondaires).

Cordialement

[blackschorl]

Mimétite de Longefay, champ 2.5 mm

[Kayou]

http://start.univ-bpclermont.fr/article9.html

[Michel de Champigny]

http://start.univ-bpclermont.fr/article9.html

Bonjour,

Très intéressant et donne un bon aperçu sur les différentes techniques et leur performances. Evidemment, avec ce type d'équipement, on ne joue pas dans la même division et les investissements se chiffrent en plusieurs centaines de milliers d'euros.


Mimétite de Longefay, champ 2.5 mm

Magnifique ce cristal de mimétite. La qualité des photos en électrons secondaires est vraiment top.

Cordialement

[blackschorl]

Magnifique ce cristal de mimétite. La qualité des photos en électrons secondaires est vraiment top.

Merci

J'ai la chance d'avoir un super joujou (pour les détails c'est un FEG) ET de travailler dans le domaine de la minéralogie...

[Michel de Champigny]

Merci

J'ai la chance d'avoir un super joujou (pour les détails c'est un FEG) ET de travailler dans le domaine de la minéralogie...

Bonjour,

Si ce n'est pas indiscret, quel marque, un JEOL ?

[blackschorl]

Non, c'est un Hitachi S-4300SE/N

[jacques33]

Mais.... euh.... vous zauriez pas la couleur, des fois?.

[jacques33]

Suite et fin...

suite

Bonjour,

Une dernière cession de photos pour le moment en terminant comme j'ai commencé avec l'aeschynite et associés de Trimouns. Le MEB est actuellement indisponible et je dois préparer d'autres échantillons pour les passer. Ce sera sans doute de l'azurite et de la malachite de Rogalle dans l'Ariège, de la vanadinite de Mibladen, goethite de Montroc, ranciéite (?) de la carrière d'Encourtiech (09) et d'autres. patience si ça vous intéresse toujours...

Vraiment superbe! Incroyable!

[blackschorl]

Mais.... euh.... vous zauriez pas la couleur, des fois?.

hé non, malheureusement il s'agit de "fausses" images "vues" par un capteur et recalculées par ordinateur, point de photons ici mais des électrons...

Ceci dit, pour rendre les images un peu plus "sexy" on peut facilement les coloriser par la suite:

[Drealiste]

On peut utiliser un MEB sans métallisation de l'échantillon?

En tout cas, si c'est efficace, c'est intéressant notamment pour conserver les échantillons intacts.

Dans un MEB classique, on n'est pas non plus obligé de métalliser - tout dépend de l'objectif poursuivi (mapping d'éléments...) et de la qualité de rendu voulue. On arrive à drainer les électrons excessifs hors de l'échantillon, sans avoir à recouvrir tout le bidule.

[Michel de Champigny]

Bonjour,

La fin de semaine m'a permis avec mon collègue spécialiste du MEB de refaire une cession de photos (90) sur de nouveaux échantillons. Alors, c'est reparti !...

Je vais commencer simple avec une sidérite avec pyrite de la carrière du Rivet. L'intérêt de ces photos est esthétique mais aussi c'est intéressant de voir en détail le contact des cristaux de pyrite sur la sidérite. La pyrite se dépose en épousant et englobant les cristaux de sidérites.

D'autres photos sur d'autres échantillons suivront dans les jours à venir (pas tout à la fois !) : azurite et malachite de Rogalle (09), ranciéite de la carrière d'Encourtiech (09) et goethite de Montroc (81).

C'est parti pour les photos...

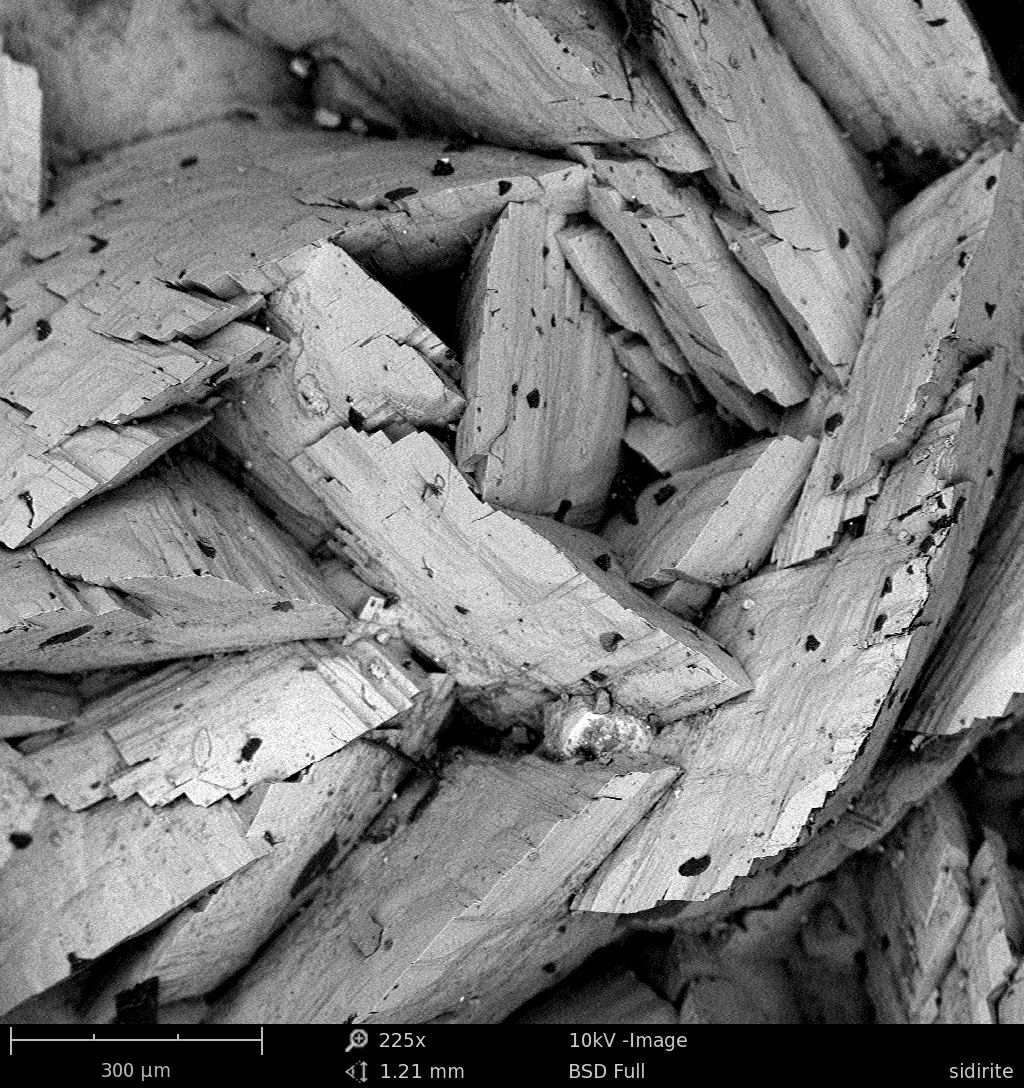

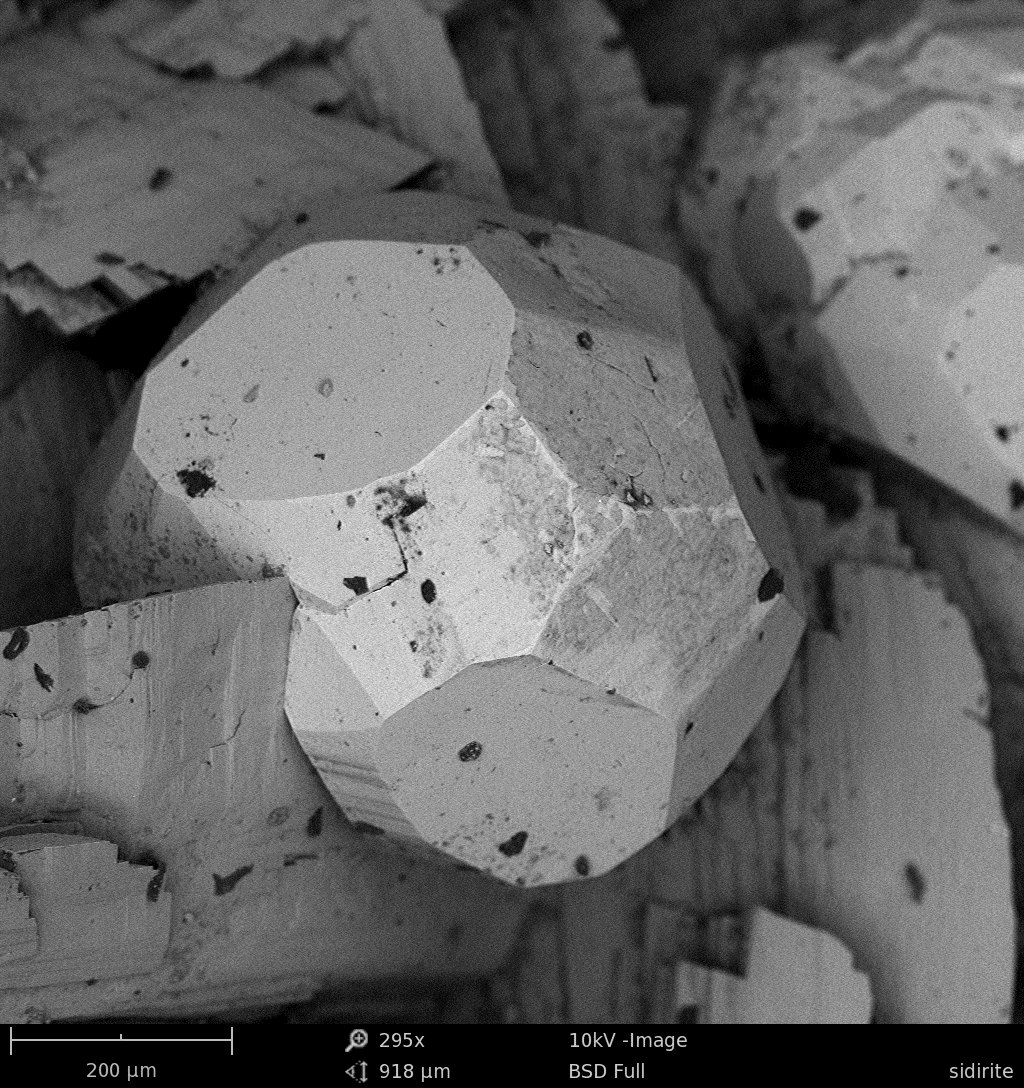

La première montre la sidérite seule, la forme des cristaux est caractéristique.

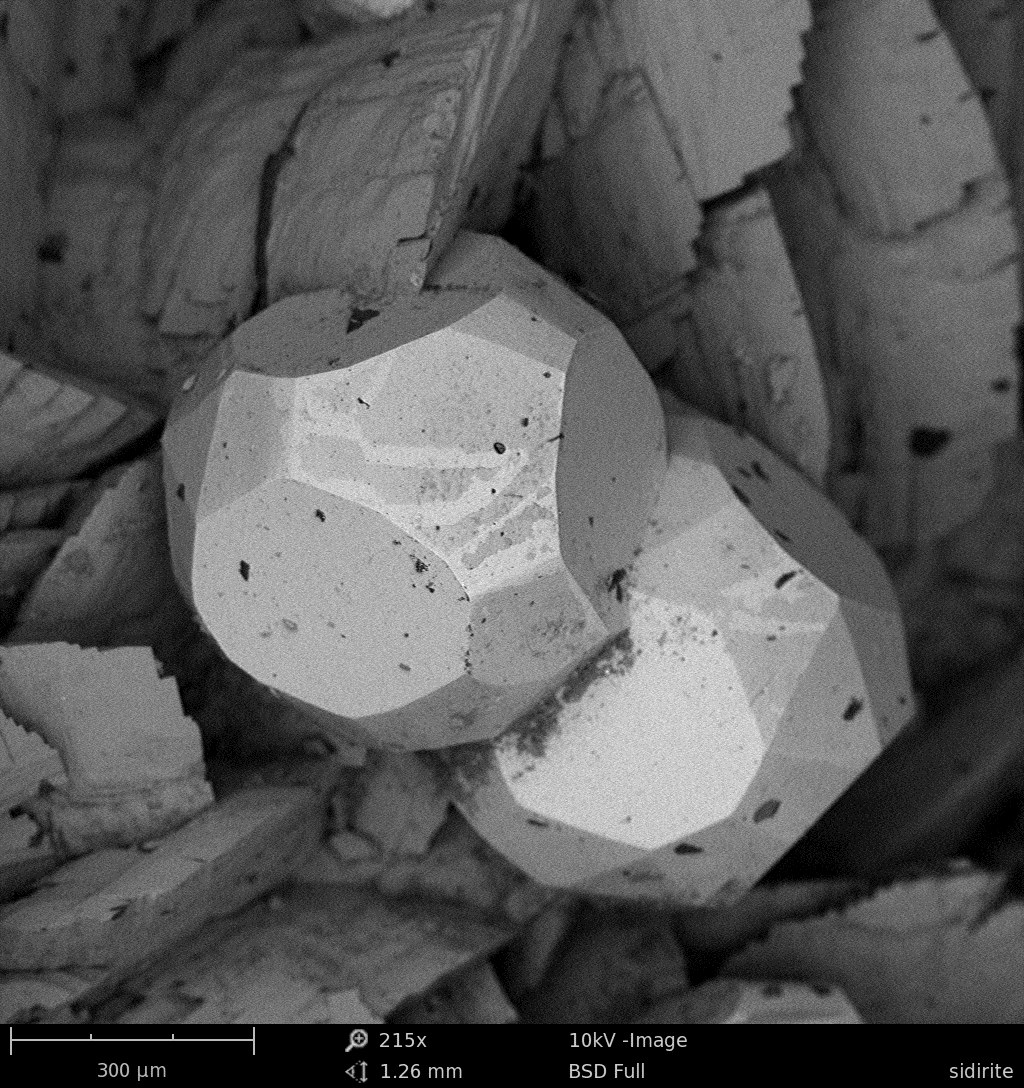

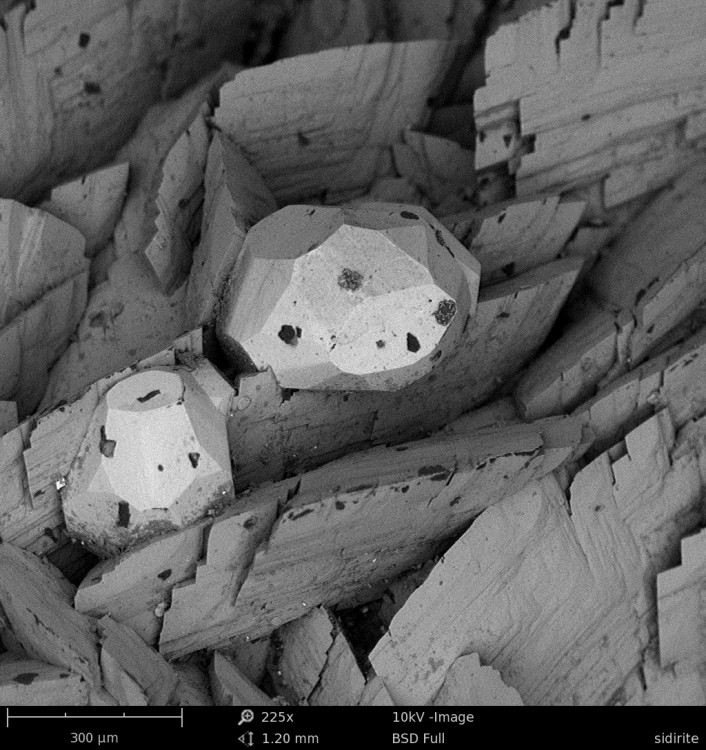

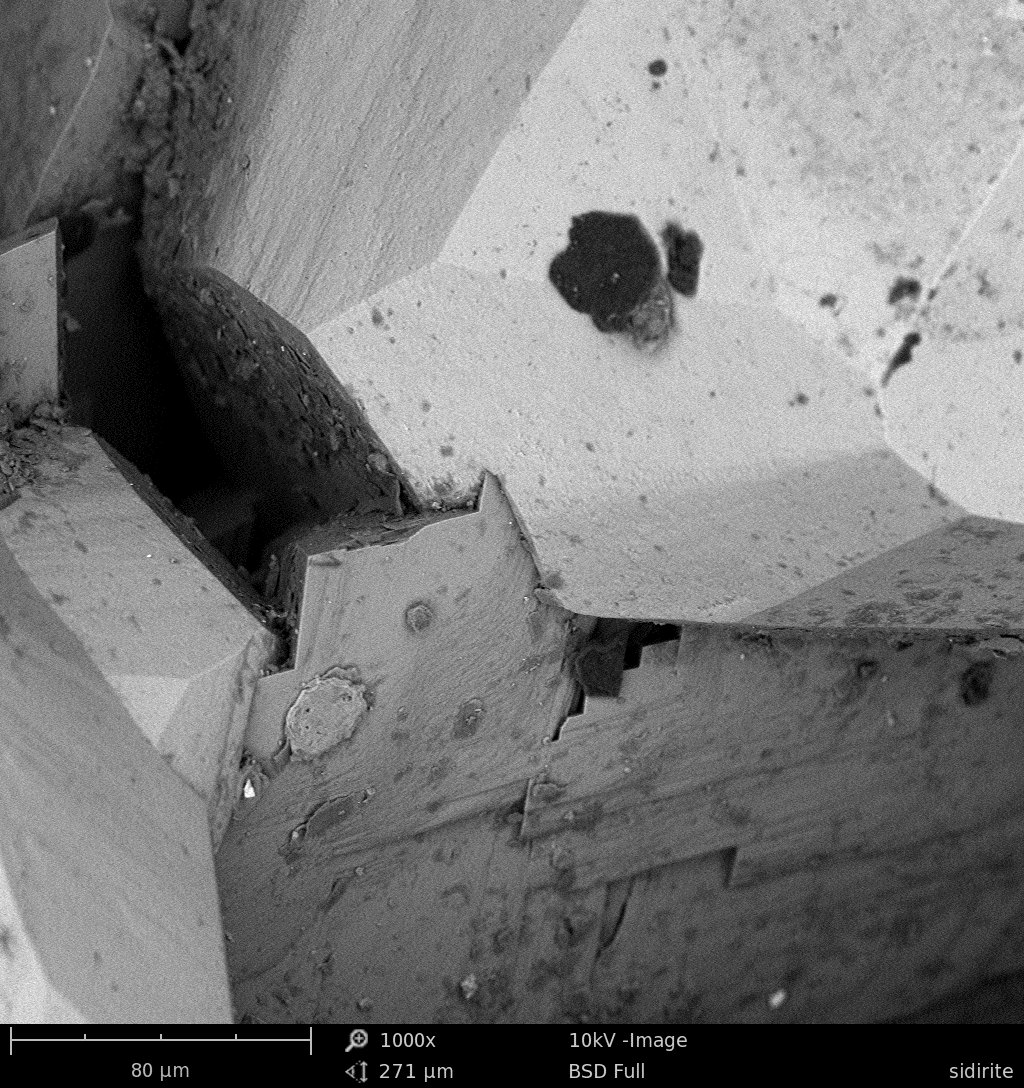

Les autres montrent des cristaux de pyrite sur la sidérite avec des détails au contact pyrite/sidérite.

[Michel de Champigny]

suite

[Michel de Champigny]

suite

[Michel de Champigny]

suite et fin pour le moment

[Michel de Champigny]

Bonsoir,

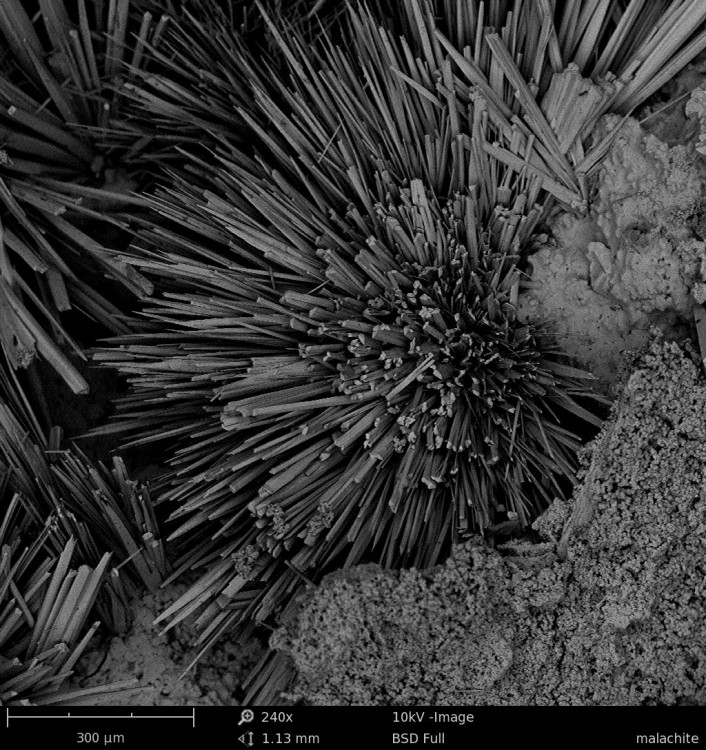

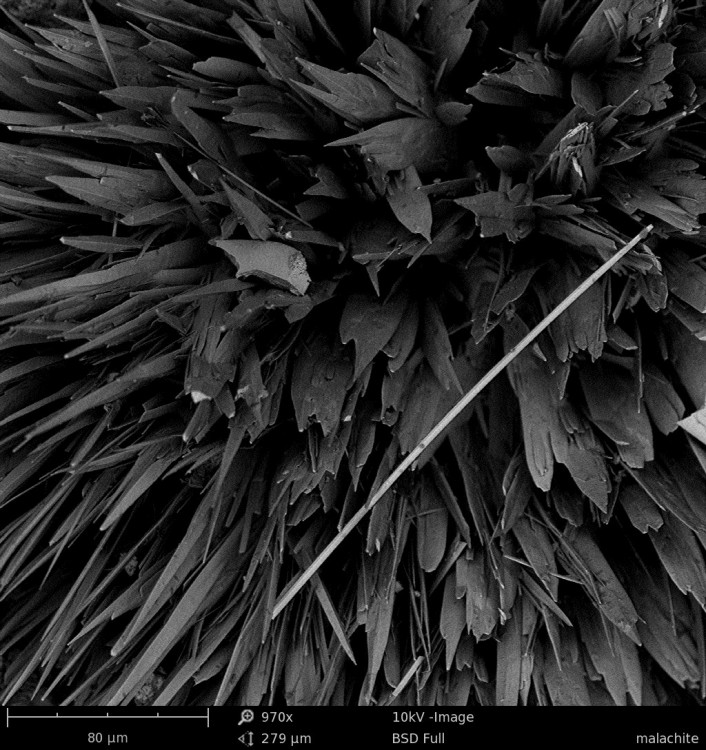

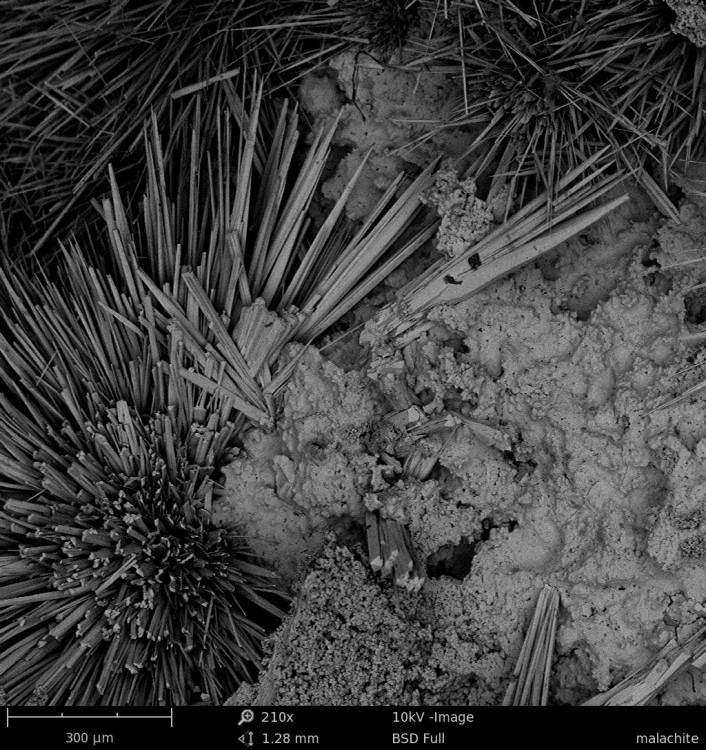

Une nouvelle cession avec la malachite de Rogalle dans l'Ariège. On la trouve associée à l'azurite dans ce gîte sous des aspects très divers. Le plus spectaculaire au MEB est sans doute constitué de placages de boules aciculaires. Ces placages pouvant atteindre plusieurs cm reposent sur une gangue bréchique avec quartz, ankérite, limonite, chalcopyrite oxydée. L'azurite peut présenter de beaux cristaux, mais souvent ils sont corrodés. C'est parti:

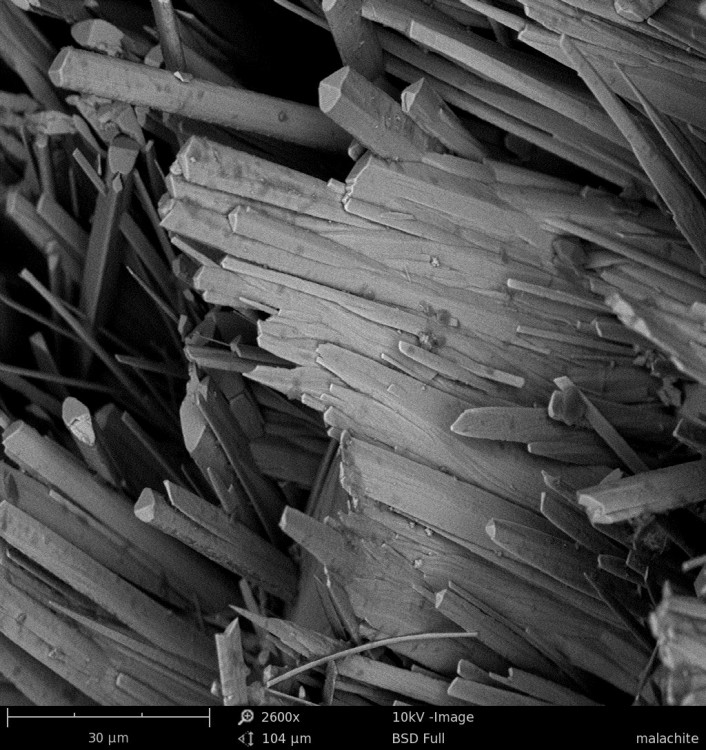

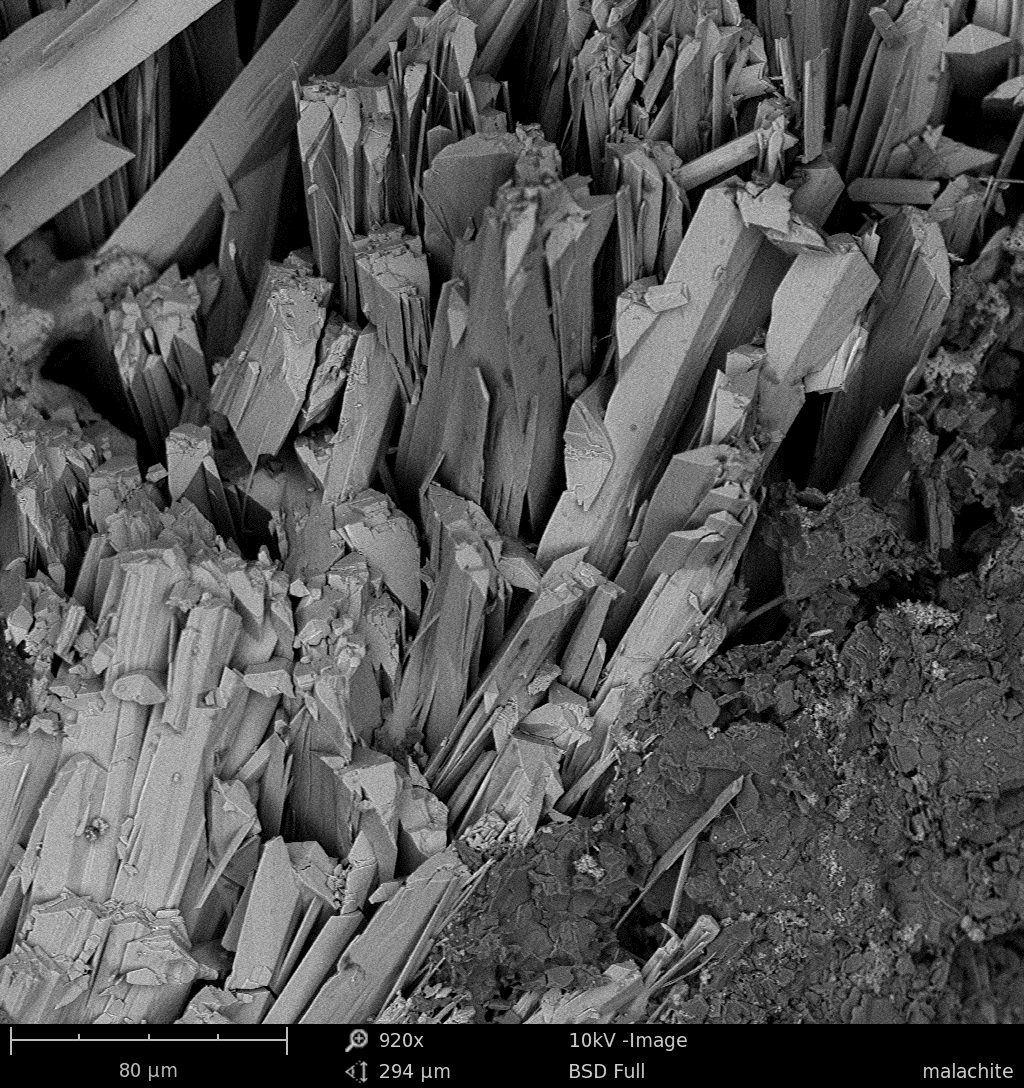

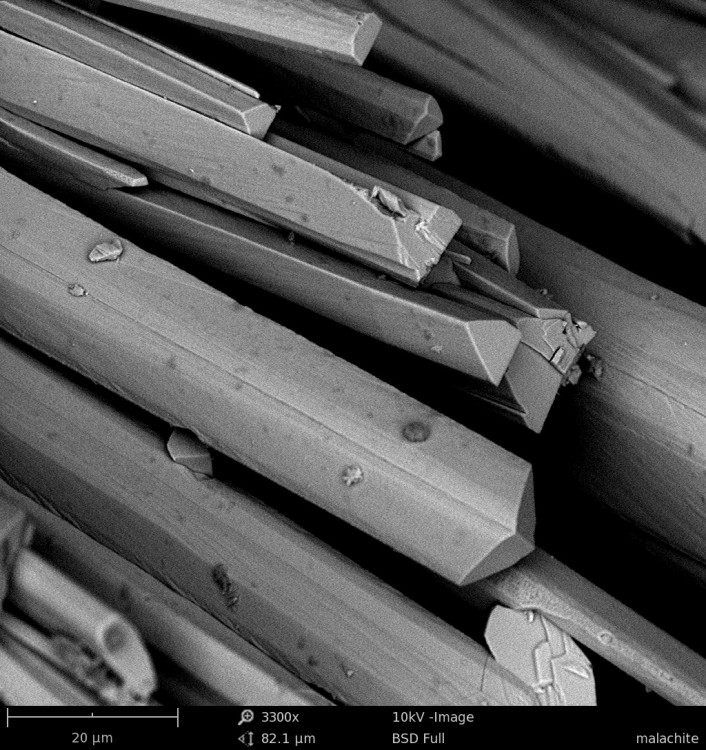

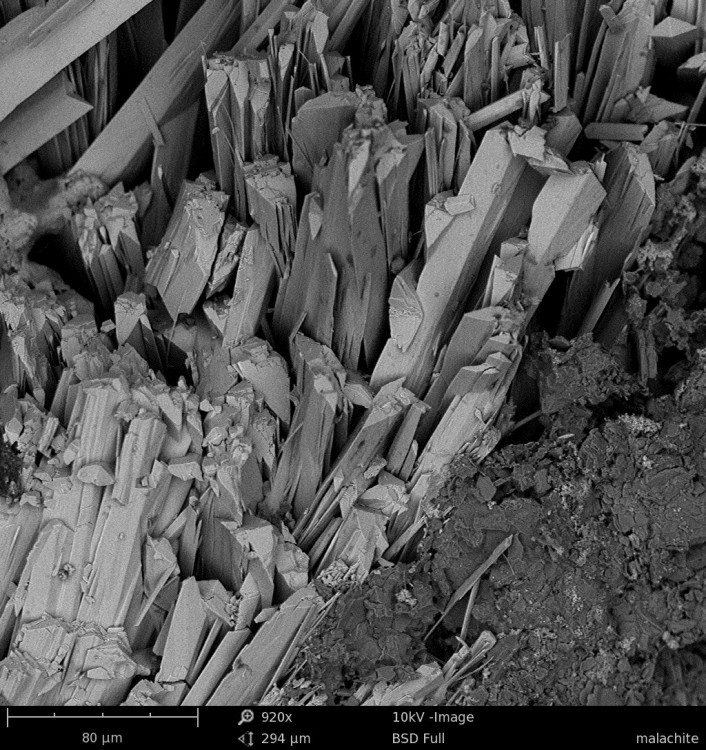

Les terminaisons cristallines parfaites de certaines aiguilles de malachite à fort grossissement sont intéressantes. D'autres aiguilles sont cassées ou corrodées.

[Michel de Champigny]

suite

[Michel de Champigny]

suite

[Michel de Champigny]

suite

[Michel de Champigny]

suite

[Michel de Champigny]

suite et fin

[jacques33]

Superbe, ça donne tout de suite une autre dimension aux minéraux. Peux-tu mettre une photo "normale" de la pièce, que l'on puisse se faire une idée?

[Lucailloux]

Les terminaisons cristallines parfaites de certaines aiguilles de malachite à fort grossissement sont intéressantes. D'autres aiguilles sont cassées ou corrodées.

En noir et blanc, ça fait très Toblerone

Joli !
