Lecture de carte de sous-sol

[dgillet]

Bonjour,

Je suis un peu novice en interprétation de carte de sous-sol.

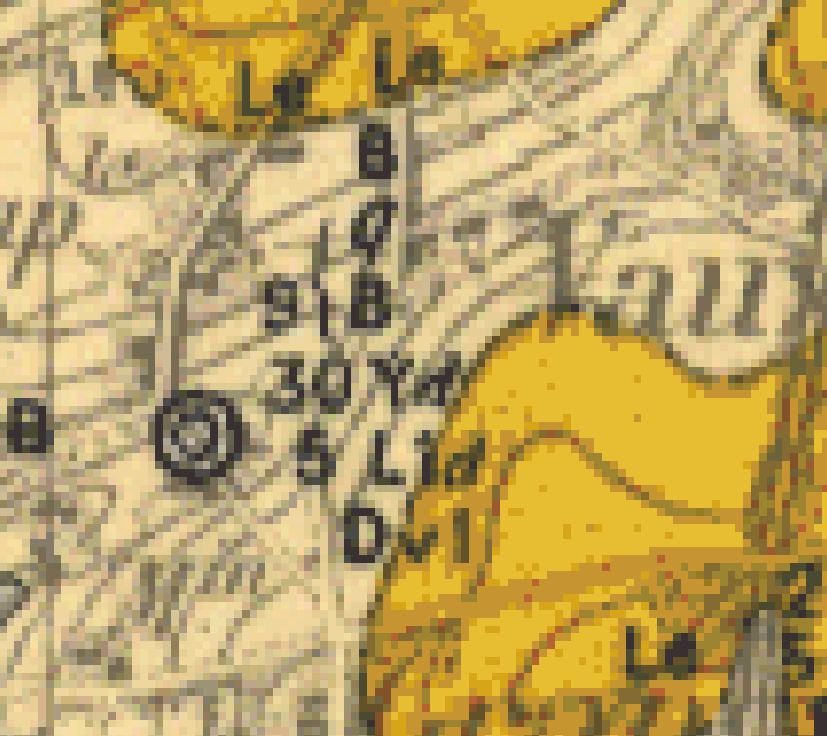

Je joints en attachement un extrait de carte. Il s'agit d'une carte de sous-sol en Belgique.

Quelqu'un pourrait-il me dire si mon interprétation de l'extrait est correct:

- Un forrage en profondeur a été réalisé à cet endroit

- Sur les 9 premiers mètre, on a trouvé un étage B

- Sur les 30 m suivants, on a trouvé de l'étage Yd

- Sur les 5 m suiavants, on a trouvé de l'étgae Lid

- Ensuite sur une profondeur indéterminée, on a trouvé de l'étage Dv1

Voilà, merci d'avance pour les avis sur cette question.

[Kayou]

On peut penser qu'une notice explicative accompagne la carte. Est-ce bien le cas ?

[dgillet]

La notice explicative renseigne les typologies des étages rencontrés.

Par exemple, l'étage Yd = "Sable très fin gris avec strates d'argile pure".

Mais rien n'est renseigné sur les légendes en "surimpression".

Je me dis dès lors que c'est le béaba des géologues puisque l'extrait provient des cartes géologique couvrant l'ensemble du territoire Belge.

[Invité loic en morbihan]

problème identique avec les cartes en ligne du BRMG. la légende n'est pas fournie avec les cartes au millième. Si on peut reconnaitre à leur nom international les éléments tels que Ag, Au, etc... impossible de comprendre certains signes. s'agit il de conventions géologiques standart ou bien la légende est omise exprès?

[Lucailloux]

Où ça des cartes au millième ? Sur Infoterre/Géoportail ?

[le géologue du 35]

Les cartes en ligne du BRGM au mieux c'est au 1/50 000e normalement

[Invité loic en morbihan]

ok c'est au 25000/ème, c'est juste l'option zoom et echelle jusqu'au millième qui laisse croire mais la carte du bureau de recherche geologique est au 25.000 eme sur certaines zones et seulement 50.000/ème sur d'autre.

je maintien: ou est la légende pour les signes? tels que "gamma3G" par exemple.

[Mik du Tarn]

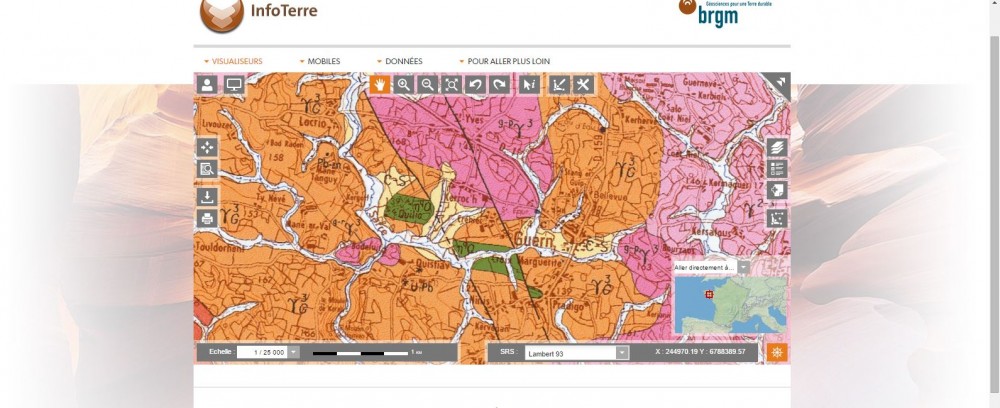

tu cliques sur l'icone "i"/fléche en haut et ensuite tu pointes ton curseur sur la zone qui t'interesse, tu auras un court descriptif.

[Lucailloux]

http://infoterre.brgm.fr//tutoriels

[jjnom]

Je dirais:

Le = Ledien (= Lutétien moyen)

B = Bruxellien (= Lutétien inférieur)

Y = Yprésien (= Sparnacien + Cuisien)

L = Landénien (= Thanétien)

Dv = Dévonien

Si Y est sableux, c'est certainement du Panisélien (= Cuisien)

[le géologue du 35]

Généralement(du moins pour ce que j'en ai vu sur les feuilles du massif armoricain, le "Y" signale des roches magmatiques et plus particulièrement les granites. Pour le "3G" qui suit je ne sais pas.

Il y a des signalétiques qui sont utilisées "par convention" sur toutes les cartes géol françaises, après il peut y en avoir d'autre moins "conventionnelles" ajoutées au gré du géologue qui a levé la carte.

[jjnom]

Il existe une norme ISO: ISO 710 qui définit les symboles à utiliser sur les cartes géologiques (710-3:1974 pour les roches magmatiques).

Pas accessible sur le net. Enfin, si, moyennant le paiement d'environ 35 Euros...

[Stef4412]

La légende des cartes géologiques du bureau est située dans la notice qui correspond à la carte considérée.
Il y a aussi des conventions : les étages en alphabet latin (j8 ou c3 par exemple) sont toujours des étages de terrains sédimentaires ; les étages en alphabet cyrillique (comme ici gamma3 et gamma3G) sont des terrains volcaniques ou métamorphiques.
Les numéros qui suivent servent en général à différencier des étages (dans le sédimentaire) ou des faciès.

Il y a plein d'autres signes conventionnels tels les directions des pendages par exemple qui sont indiques dans la bordure non scannée de la carte.

Enfin, pour dgillet, une telle carte n'est pas une carte du sous sol stricto sensu mais une carte des affleurements, des terrains, visibles sur place. En France, il n'y a pas de données de forages directement sur les cartes mais parfois dans les notices ou les données de la BSS.

A+

[Invité loic en morbihan]

merci stef pour vos précisions, effectivement les signes indiqués indiquent ici du métamorphique de contact.

la précision qu'il n'y a pas de carto en profondeur est importante.
