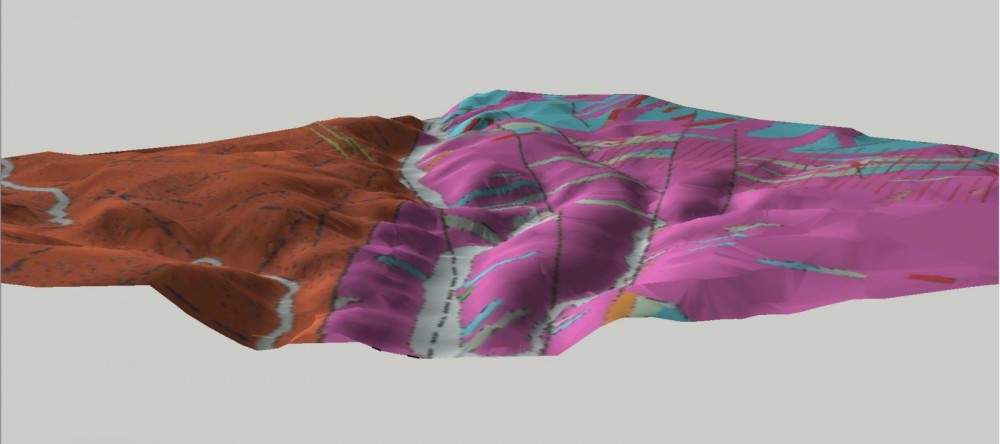

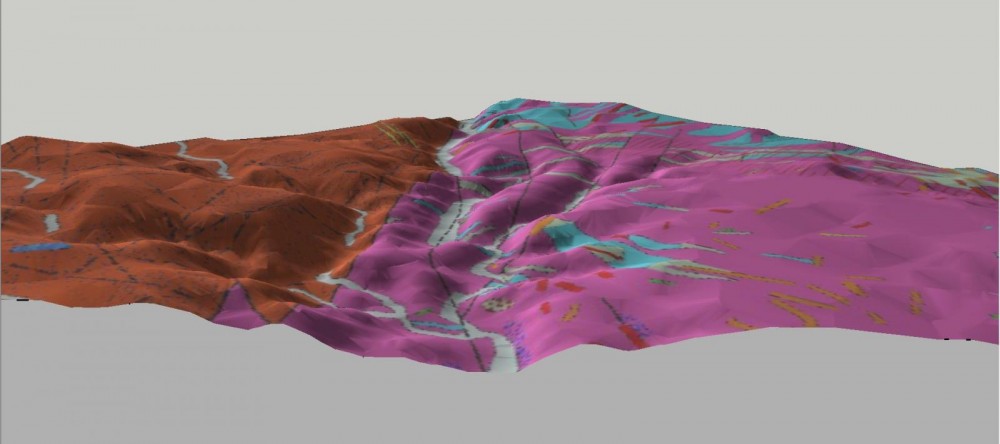

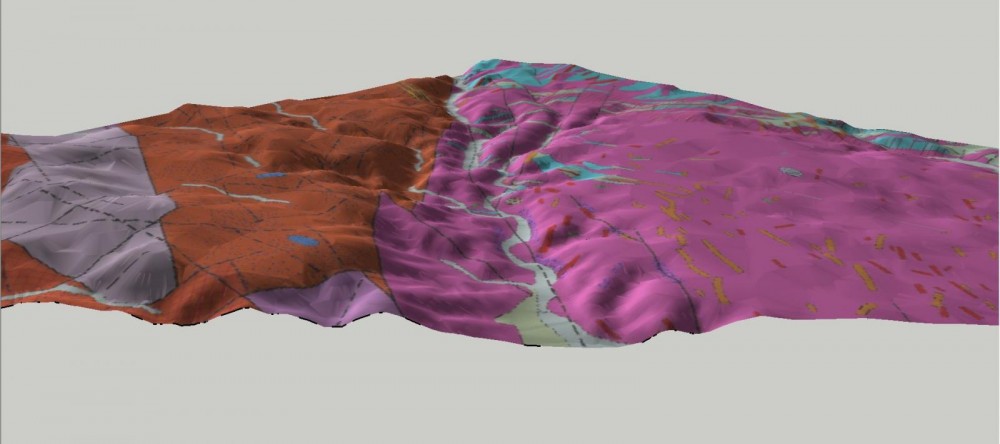

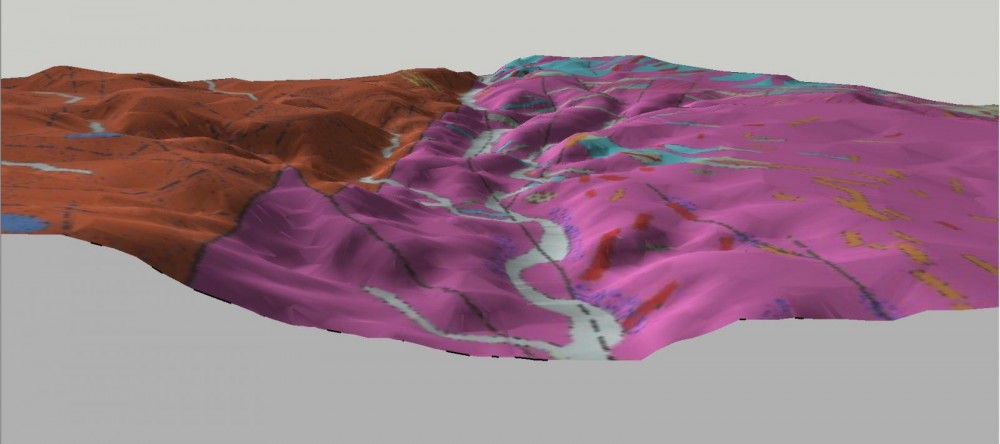

mr42 Posté(e) 15 janvier 2015 Auteur Signaler Posté(e) 15 janvier 2015 Quaternaire, voici une série de coupes, est-ce que ça répond à ta demande ? Serge, je pense qu'il y a une histoire en plusieurs épisodes. La ligne qui sépare le granophyre des divers granites est probablement liée à la mise en place de ces massifs et d'âge carbonifère, comme la faille de l'Hermitage. Tout ça a été bousculé par l'orogenèse alpine qui pourrait être à l'origine de plusieurs des autres failles de cette vallée. Citer
Next50MY Posté(e) 15 janvier 2015 Signaler Posté(e) 15 janvier 2015 Pour la cinématique des mouvements relatifs entre blocs, je pense que c'est une excellente approche comparable à une analyse satellitaire intelligente par SIG ou geomodelleur. Néanmoins prudence sur l'interprétation car la période d'altération est beaucoup trop longue et la morphologie asymétrique des vallées dépendra plus des variations de faciès éventuels. Il faudrait démontrer que le contenu minéralogique est identique de part et d'autre et le réseau de fractures aussi. Peut-être que oui peut-etre que non ! Et du coup cela dépend plus de l'histoire glaciaire, hydrographique et dont les trajets successifs sont assurément très complexes notamment dans les derniers sursauts des orogenèses pyrénéenne et Alpine. Citer

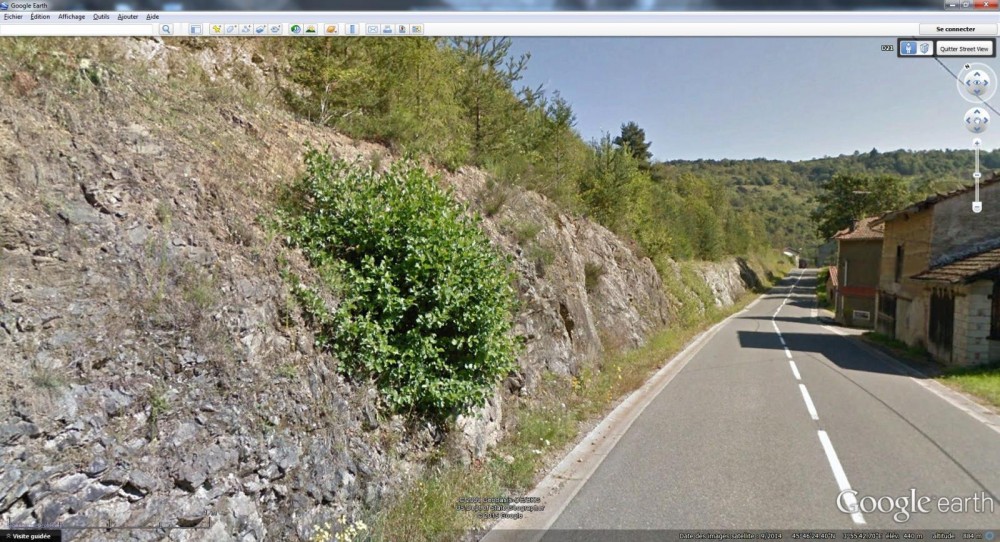

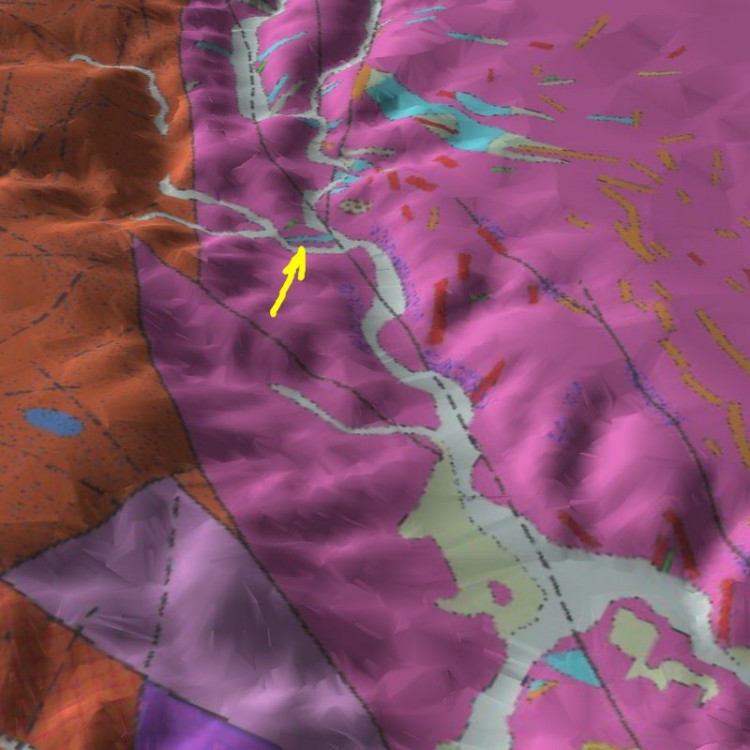

mr42 Posté(e) 15 janvier 2015 Auteur Signaler Posté(e) 15 janvier 2015 Quelques éléments de terrain : voici un affleurement que l'on peut suivre sur une cinquantaine de mètres au cœur de la vallée de l'Anzon. Il est orienté est-ouest, tourné vers le sud. Il est bien visible sur Google Street. Citer

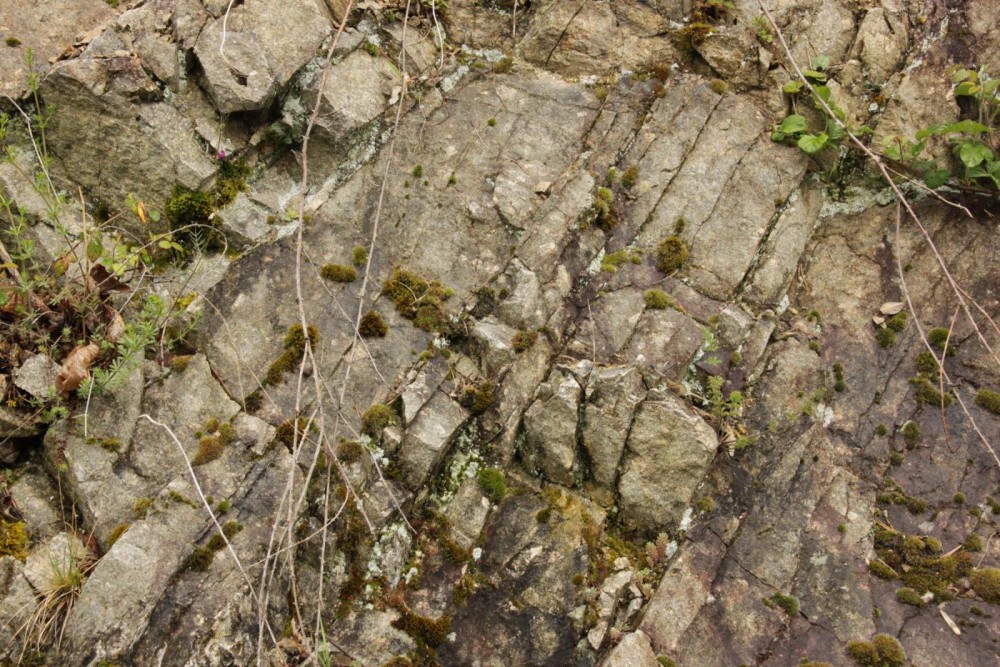

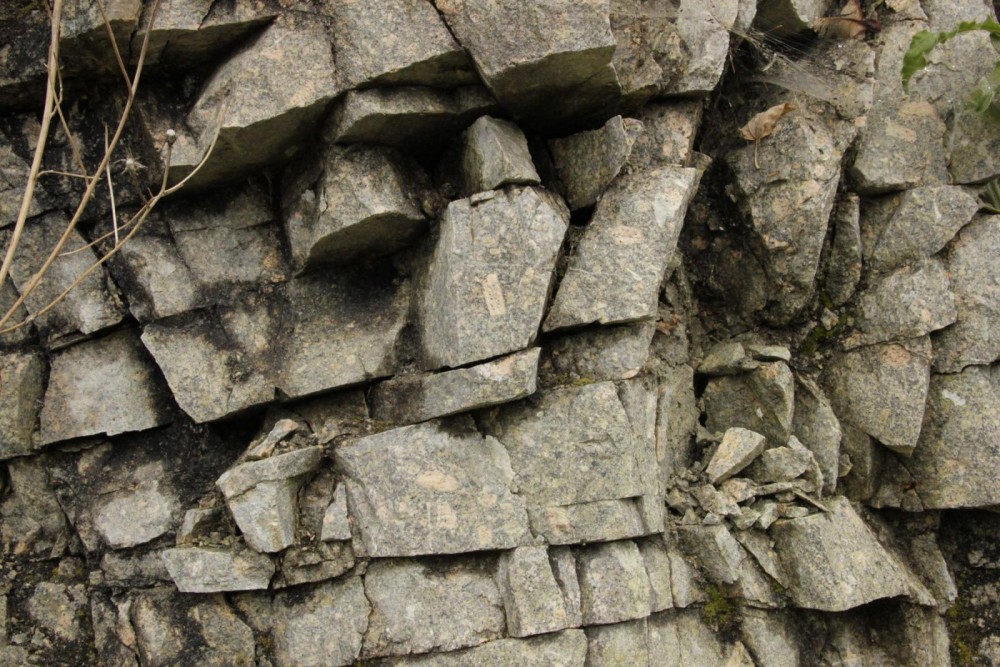

mr42 Posté(e) 15 janvier 2015 Auteur Signaler Posté(e) 15 janvier 2015 La partie la plus à l'est présente un réseau serré de fissures très inclinées, tous les 5 à 10 cm. Le granophyre est bien reconnaissable, il ne semble pas avoir subi de déformation ductile. Citer

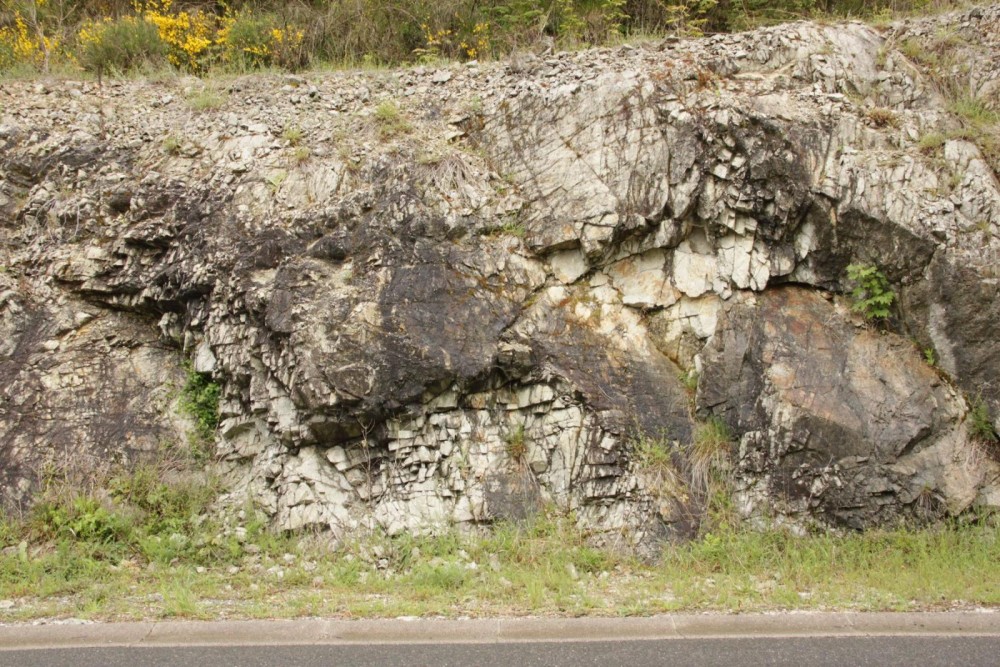

mr42 Posté(e) 15 janvier 2015 Auteur Signaler Posté(e) 15 janvier 2015 Si on continue vers l'ouest, ça se brouille avec différents blocs sans ordre évident. Certains blocs sont fortement fissurés, d'autres non. Les fissures sont principalement orientées selon 2 directions parfois croisées, parfois bien séparées : les unes obliques et parallèles à celles du premier message et les autres à peu près horizontales. Citer

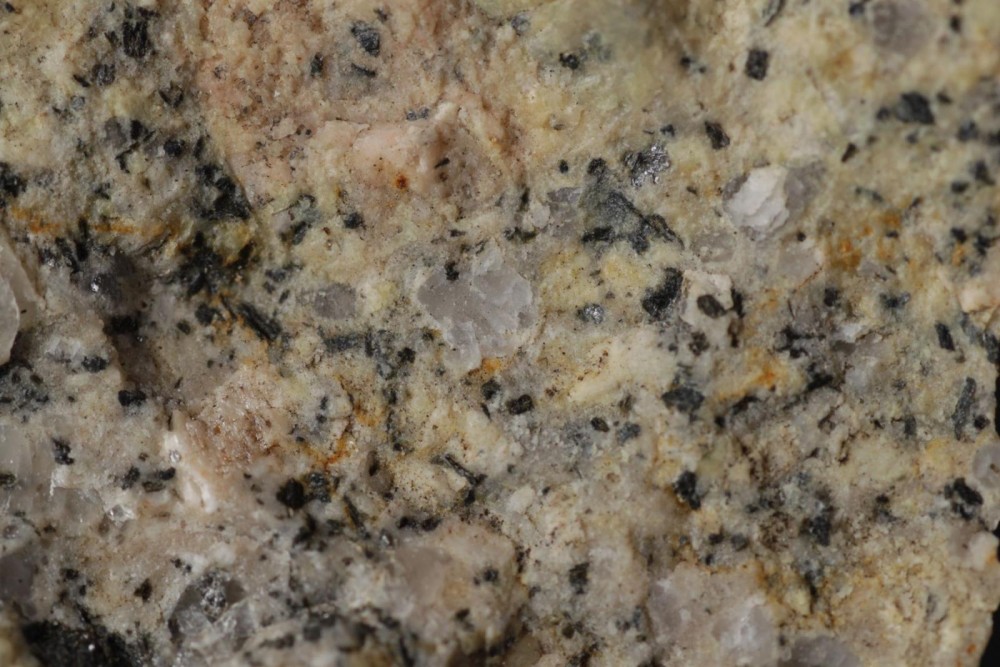

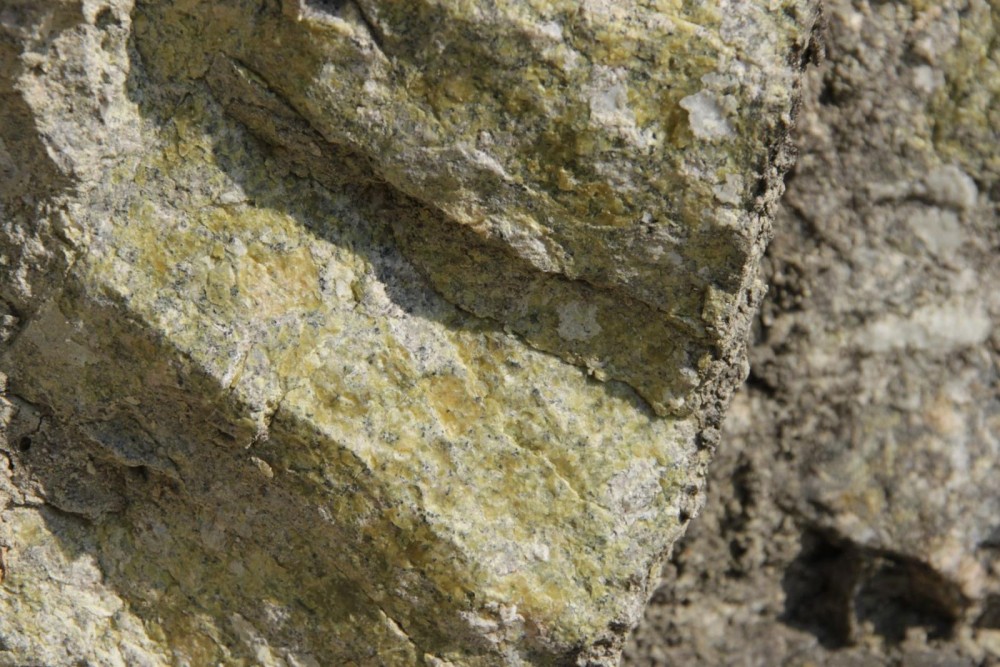

mr42 Posté(e) 15 janvier 2015 Auteur Signaler Posté(e) 15 janvier 2015 Le granophyre est toujours bien visible avec quelques phénocristaux typiques. Les faces des fissures sont souvent couvertes d'un mince enduit jaune-vert d'aspect cireux. Est-ce la marque de déplacements ? Est-ce le signe que ces fissures ont toutes plus ou moins joué ? Citer

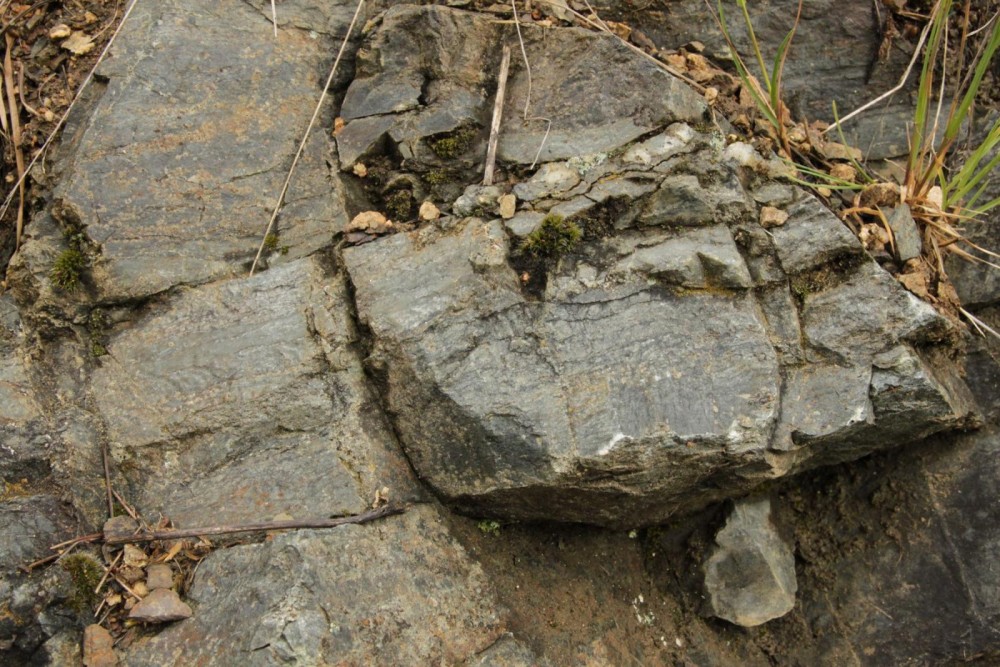

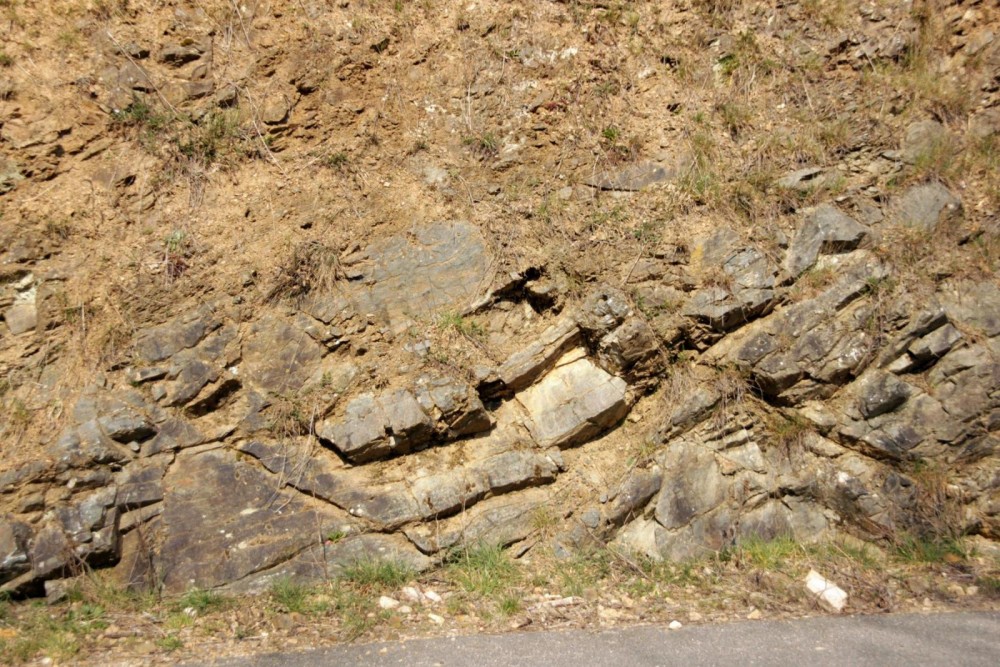

mr42 Posté(e) 15 janvier 2015 Auteur Signaler Posté(e) 15 janvier 2015 Pour finir, la roche prend un aspect stratifié qui descend doucement vers l'ouest puis l'affleurement disparaît. A cet endroit, on observe une roche noire d'aspect homogène sans cristaux visibles même à la binoculaire. Elle est assez résistante mais se raye facilement. Il pourrait s'agir des lamprophyres indiqués sur la carte. Citer
mr42 Posté(e) 15 janvier 2015 Auteur Signaler Posté(e) 15 janvier 2015 En résumé, ce que je retiens de cet affleurement, ce sont ces réseaux serrés de fissures selon deux directions et qui donnent l'impression d'une série de micro-glissements. Est-ce qu'une fois cumulés ils ne pourraient pas résulter en une déformation de plus grande ampleur ? Citer
Next50MY Posté(e) 16 janvier 2015 Signaler Posté(e) 16 janvier 2015 placage jaune verdatre : de l'epidote mal en point avec l'alteration superficielle ? Est-ce que c'est dans la masse ou alors juste en placage ? c'est ultra fracturé. Ou se situe M2i1 sur la carte 3D ? En cherchant bien tu vas sans doute tomber sur une breche de faille ou une plan de faille lui meme, ca peut etre restreint a quelques metres ou decimetres. Citer
Next50MY Posté(e) 16 janvier 2015 Signaler Posté(e) 16 janvier 2015 Dans les facies granitiques du craton Ouest Africain, c'est ce style de facies qui permet de developper l'hydraulique villageoise que certains ont du pratiquer sur ce forum, si d'anciennes connaissances passent par ici ... . Regarder si il n'y a pas quelques forages d'eau dans le secteur et subtilement positionnés dans la vallée dans les couloirs de fracturation. En Bretagne meme logique. Citer
trenen23 Posté(e) 16 janvier 2015 Signaler Posté(e) 16 janvier 2015 J'ai un copain structuraliste que te dirait: zone cataclasée, limite brèche de faille, ça m'y fait penser Serge Citer
Next50MY Posté(e) 16 janvier 2015 Signaler Posté(e) 16 janvier 2015 exactement. un rapport qui est sur le secteur confirme l'interet hydrogeologique de ces granites fracturés. http://infoterre.brgm.fr/rapports/RP-52880-FR.pdf Citer

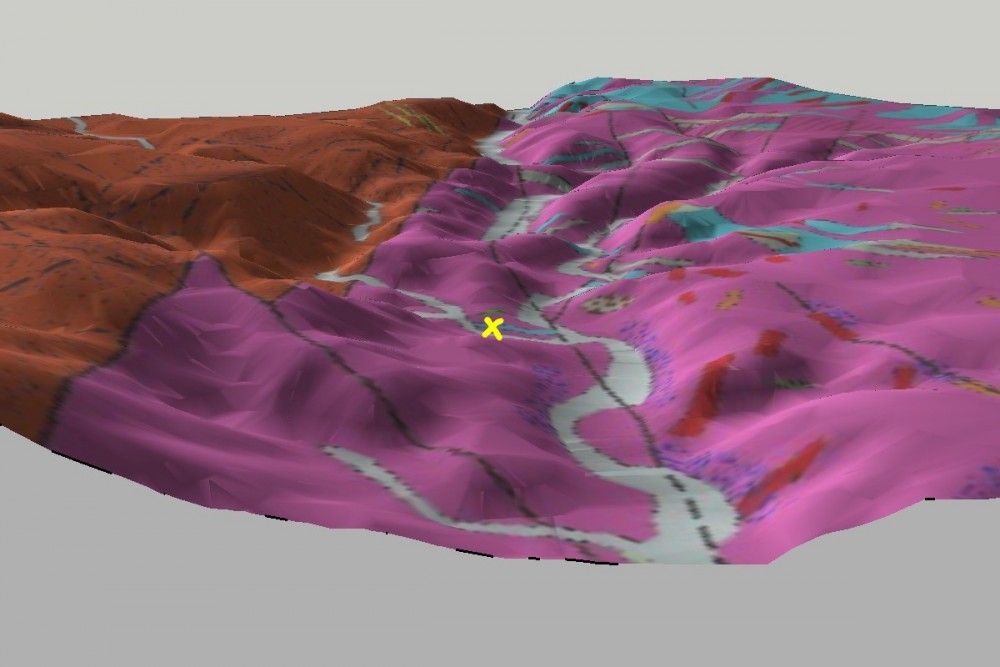

mr42 Posté(e) 17 janvier 2015 Auteur Signaler Posté(e) 17 janvier 2015 placage jaune verdatre : de l'epidote mal en point avec l'alteration superficielle ? Est-ce que c'est dans la masse ou alors juste en placage ? Il s'agit bien d'un enduit superficiel, une fraction de mm d'épaisseur. La roche semble assez fraîche, je suppose que ce tronçon de route a du être refait il y a quelques années. Merci pour le document sur le forage de Sail. C'est intéressant mais sur le plan géologique, il ne fait que reprendre la notice du BRGM. Je ne l'ai pas retrouvé dans la BSS. Pour la localisation, voir message 28. Citer
Quaternaire Posté(e) 19 janvier 2015 Signaler Posté(e) 19 janvier 2015 exactement. un rapport qui est sur le secteur confirme l'interet hydrogeologique de ces granites fracturés. http://infoterre.brgm.fr/rapports/RP-52880-FR.pdf Bonjour à tous, attention, il a été prouvé par Marechal, Wyns et Lassachagne que la fracturation sub horizontale observé sur les granites et impitable non pas à la tectonique mais à l'altération. Il designe cette zone (avant le bedrock saint) l'horizon fissuré. C'est le resultat de kleur diverse etudes en Europe, Afrique et Inde. http://www.google.com/url?sa=t&rct=j&q=&esrc=s&source=web&cd=2&cad=rja&uact=8&ved=0CCUQFjAB&url=http%3A%2F%2Fsigesmpy.brgm.fr%2FIMG%2Fpdf%2Fannexe-hydroscience.pdf&ei=U6a8VPy1Hof9UvCQgcgM&usg=AFQjCNH7fRnOmYcI5fwnIa1j-28CxN8mgA&sig2=vExfXBlaByJGEEtP2-KacA&bvm=bv.83829542,d.d24 https://www.google.com/url?sa=t&rct=j&q=&esrc=s&source=web&cd=3&cad=rja&uact=8&ved=0CCsQFjAC&url=https%3A%2F%2Fhal.archives-ouvertes.fr%2Fhal-00458977%2Fdocument&ei=U6a8VPy1Hof9UvCQgcgM&usg=AFQjCNFQuqGKMu9C25Gw-xIHenV25OGaoA&sig2=rwhZl4sN0pRLDskEp8XuDw&bvm=bv.83829542,d.d24 Citer
Next50MY Posté(e) 19 janvier 2015 Signaler Posté(e) 19 janvier 2015 En effet. Il y a des choses qui meriteraient eclaircissement, en particulier : Granite altéré : Au sein de roches à texture isotrope (granites par exemple), la fissuration s’exprime préférentiellement le long de plans subhorizontaux, perpendiculaires à la contrainte minimale. Granite sain : le substratum sain n’est perméable que très localement, là où il est affecté par des fractures d’origine tectonique, le plus souvent sub-verticales. Conclusions sur Fractures verticales : Les mesures au micromoulinet confirment qu’une faible fraction seulement de ces structures sont hydrauliquement actives. je cite en Italique et en bleu leur rapport : https://hal.archives-ouvertes.fr/hal-00458977/document Dans ce deuxieme cas, considerer que l'alteration peut descendre beaucoup plus bas que la limite exposee par les auteurs. L'alteration continue aussi dans du granite sains mais restreint à des couloirs de fracturation verticale. Si ils n'examinent que des forages verticaux ça a pu leur echapper ! Sur les exemples présentés par mr42, c'est du granite sain en tout cas, est on constate que la permeabilite de fracture peut etre tres elevee, donc pas du tout d'accord (pour cette raison et beaucoup d'autres raisons) avec ce qui est mentionne dans ce rapport (en tout cas avec ce que tu sous entends Mr Quat) au sujet de l'absence d'interet sous entendue du facies sain. Mais il faudrait revenir dans les papiers precisemment pour verifier le sens exact. Prendre les exemples du granite fracturé en grande profondeur (4000 ou 5000m ?) pour la geothermie. Les auteurs le savent : mais a nouveau on n'est pas exacetement dans le meme contexte, et ils veulent surtout montrer un interet local pour la partie alteree. Pour le 3eme sujet (fractures verticales) quelle representativité y a t-il si les evaluations au micromoulinet sont realisées dans des puits verticaux - sauf a se trouver sur un couloir de fractures verticales ? Ca pose un sacre probleme de logique. Il manque une imagerie de l'open hole pour une argumentation solide. Citer

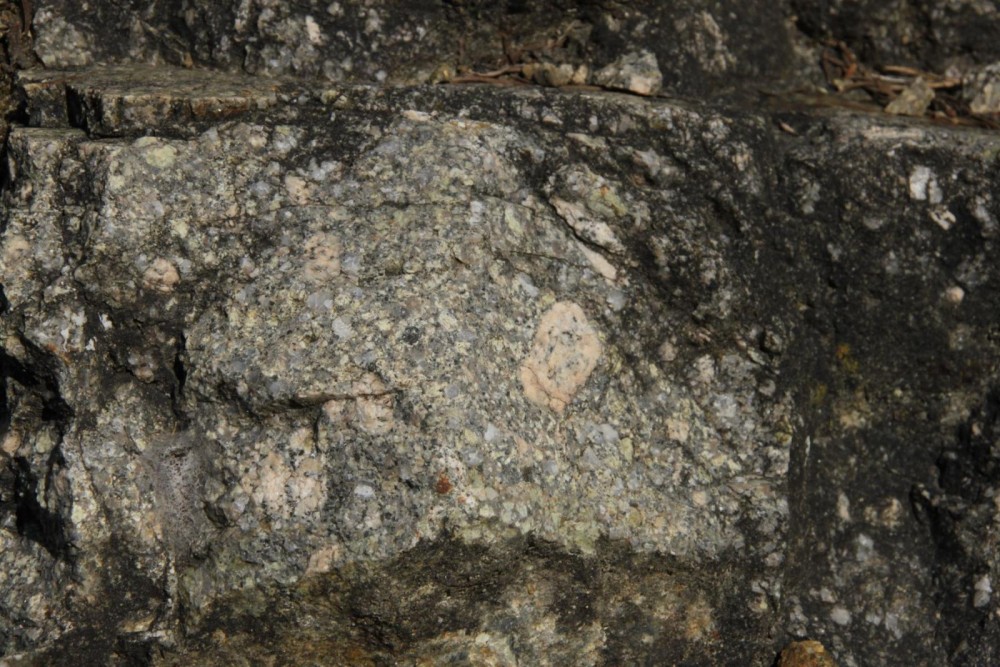

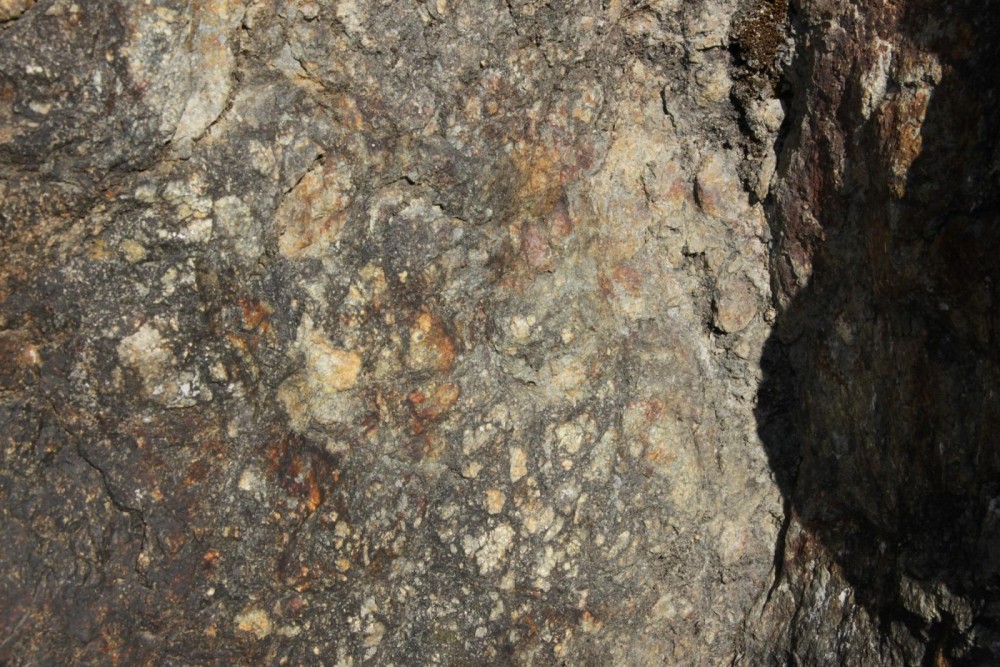

mr42 Posté(e) 19 janvier 2015 Auteur Signaler Posté(e) 19 janvier 2015 Intéressante discussion mais dans le cas présent, on ne peut pas invoquer l'altération. Il y a un autre aspect du même affleurement que je voudrais vous montrer. On est à 10 ou 20 m des premières photos. Il y a là quelques blocs très peu fissurés avec des plages de quelques centimètres où la roche reste bien visible. Autour de ces plages, la roche est noir et terne. S'agit-il d'une brèche ou de figures d'altération ? Les teintes sombres pourraient être d'origine végétale mais ça n'explique pas que certaines plages soient restées à l'état minéral. Citer
trenen23 Posté(e) 19 janvier 2015 Signaler Posté(e) 19 janvier 2015 Brèche consolidée pour la photo du haut. Tu es sur une faille "froide" à mon avis Granite porphyroïde pour la suivante. Serge Citer
mr42 Posté(e) 19 janvier 2015 Auteur Signaler Posté(e) 19 janvier 2015 Merci Serge. Pour la roche, il s'agit toujours du granophyre. En replaçant le point sur la carte, on est entre deux failles déjà indiquées, la plus proche étant à 300m environ. S'agit-il de la même faille ? De toute façon, j'ai l'impression que dans cette vallée, c'est cassé de partout... Citer
trenen23 Posté(e) 19 janvier 2015 Signaler Posté(e) 19 janvier 2015 Très souvent, sur une faille cassante importante, tu peux avoir des failles satellites parallèles. De plus la zone cataclasée peut avoir une épaisseur notable. Serge Citer
Next50MY Posté(e) 20 janvier 2015 Signaler Posté(e) 20 janvier 2015 Oui un bon aspect de brèche de faille mais il faudrait le contenu minéralogique précis pour affirmer que l'altération supergène n'intervient pas. Est ce que c'est friable ? Si ce n'est pas le cas c'est bien une faille. Si c'est friable c'est discutable. On est en surface. L'arenitisation sélective reste donc possible Peux-tu zoomer in et out pour découvrir la faille dans son contexte et vérifier la texture ? Citer
mr42 Posté(e) 20 janvier 2015 Auteur Signaler Posté(e) 20 janvier 2015 Je n'ai pas d'échantillon sur cette roche, les photos ne diront pas si c'est friable, il faut retourner sur place et gratter. Je sais au moins ce qu'il faudra faire au prochain passage. Citer
