légende sur carte géologique

[ker29]

bonjour, je suis novice mais intéressé par la géologie...J'aimerais connaitre la signification d'une légende sur la carte géologique au 1/50000, n°275 secteur Le Faou en finistère, un petit coin près de chez moi à pennaud est légendé u (gamma) ²...étonnant sur une parcelle très limitée...

Merci bien.

[le sablais]

mu gamma 2 :

. Microgranite calco-alcalin. Les filons de microgranite (sensu stricto) sont rares (Kerroc'h en Saint-Sauveur, le Nivot en Lopérec). La roche est très porphyrique, gris bleuté; les phénocristaux de plusieurs millimètres sont le quartz globoïde, l'oligoclase xénomorphe, le microcline et la biotite toujours chloritisée. La pâte fine homogranulaire, comporte les mêmes minéraux

[ker29]

Merci bien pour ces précisions. Super, je vais potasser un peu toutes ces données. Encore merci.

[Nico de Vierzon]

Pardon de déterrer un sit vieux topic mais je me suis toujours demandé quelle était la différence entre le dessin de l'ammonite et la lettre F en légende sur les cartes géologiques.



Car dans les champs de ma région, sur les cartes BRGM il y a soit l'un soit l'autre mais dans les deux cas on trouve autant de bivalves/brachio/belé que d'ammonites ou nautiles...



Si quelqu'un peut éclairer ma lanterne...

[Stef4412]

Jamais vu ça, une capture d'écran ?

[Nico de Vierzon]

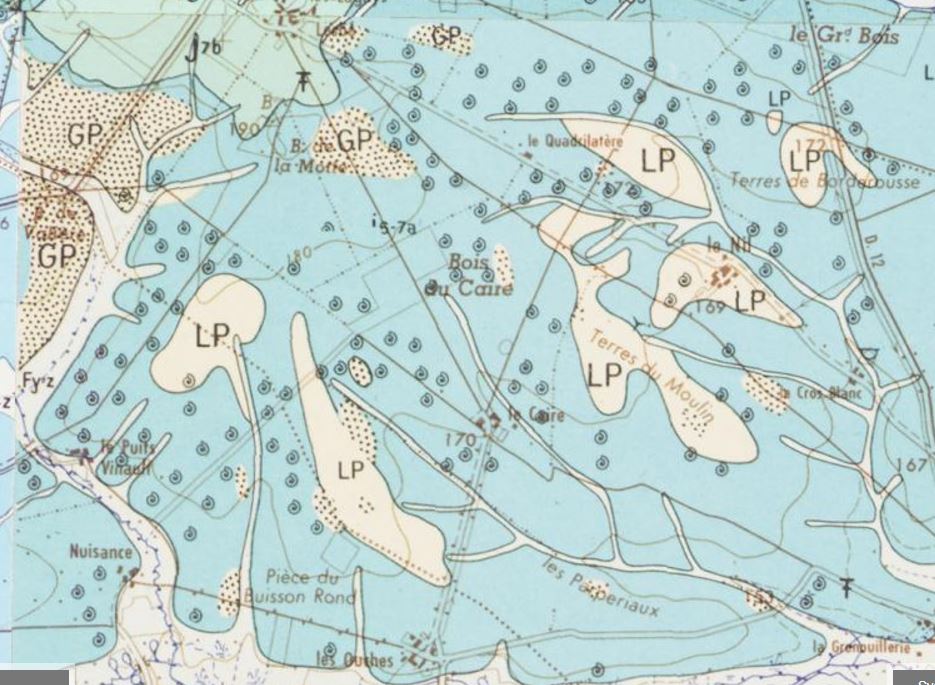

Voici, et quel que soit l'endroit ou je vais fouinasser, c'est vrai que banco à chaque coup on trouve du matériel, mais autant d'ammos que d'autres fossiles...

[Invité jean francois06]

Bonjour,

il faudrait la version papier pour savoir à quoi correspondent ces symboles.

Cela ne correspond pas à un symbole d'ammonite, on en voit aussi dans le GP.

[Nico de Vierzon]

il y a 59 minutes, jean francois06 a dit :

Bonjour,

il faudrait la version papier pour savoir à quoi correspondent ces symboles.

Cela ne correspond pas à un symbole d'ammonite, on en voit aussi dans le GP.

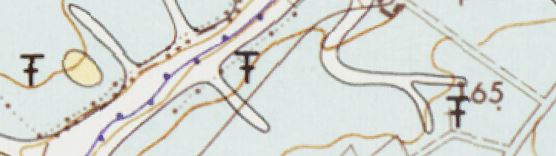

Sur la notice de Bourges :

Le F stylisé symbolise macro faune déterminée

Le symbole d'ammo : les ammos

Et sur d'autres consultées sur Géoportail pareil. Or quand on va marcher les champs ou faire des chantiers on trouve ET de l'ammonite ET du brachio/bélem/spongiaire/oursins...



Donc voilà pourquoi ma perplexité...

[Invité jean francois06]

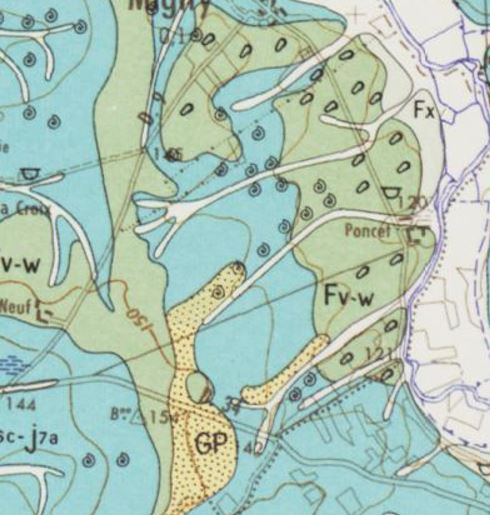

Pour comparaison, proche  de Vierzon :

Le symbole est sur le GP, sur le j6c-j7a,Fv-w, donc difficile de penser à un symbole d'ammonite.

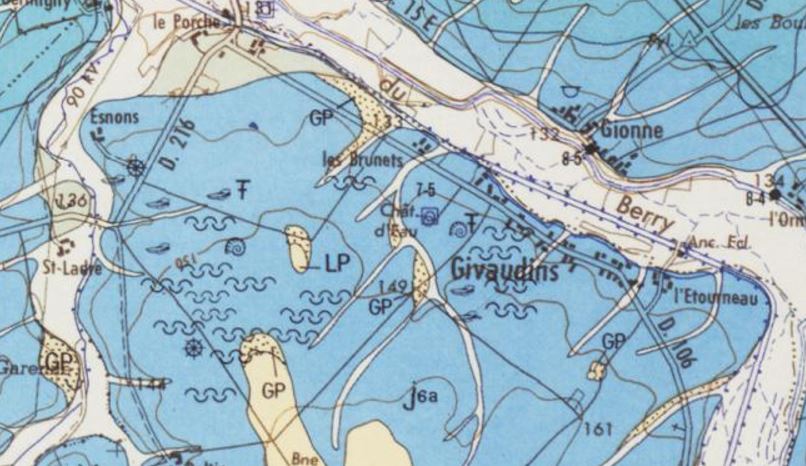

La feuille de Bourges :

Ce ne sont pas les même symboles. Les cartes papier contiennent ces informations. Donc si quelqu'un a la carte papier...

[Nico de Vierzon]

Ah oui tu as raison, on dirait que le symbole d'ammo est plus élaboré, l'autre c'est juste un serpentin...

[1GM]

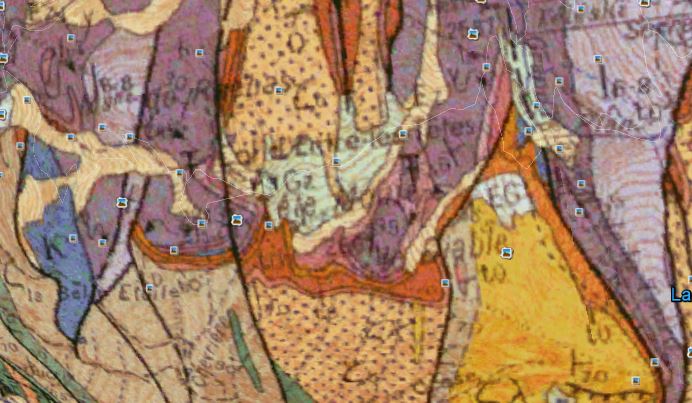

le symbole "macrofaune déterminée" couvre également les ammonites... Vu sur la Feuille de Saint Christophe en Oisans ( je sais c'est pas tellement un coin à fossile, mais il y en as dans le coin en haut à gauche de la carte ) et sur le terrain correspondant, la notice indiquant entre autre Arnioceras sp. et des bélemnites à cet endroit ( il y as plus mais je les ai oublié, j'ai trouvé que des A. sp. sur le terrain. ).



[Nico de Vierzon]

Je plussoie collègue 1GM, j'ai regardé d'autres cartes pour d'autres sites ou j'ai été fouinassé ou le F stylisé y est indiqué et j'ai trouvé de tout en fossiles.



Reste le problème de départ, que veut dire le serpentin qui ressemble à une ammonite...

[Next50MY]

il y a 5 minutes, Nico de Vierzon a dit :

Je plussoie collègue 1GM, j'ai regardé d'autres cartes pour d'autres sites ou j'ai été fouinassé ou le F stylisé y est indiqué et j'ai trouvé de tout en fossiles.



Reste le problème de départ, que veut dire le serpentin qui ressemble à une ammonite...



Sans doute pour indiquer de manière pratique les lieux de prélèvements pour la cartographie.

soit avec une tarrière à main ou à moteur soit directement si affleurement



Le symbole : des foraminifères ?

souvent utilisés pour la carto

ou tout simplement un figuré "fossile"

particulier, à retrouver sur la légende.



J'ai déjà vu sur une autre carte que BRGM utilise souvent cette logique de représentation

[Nico de Vierzon]

Les lieux de prélèvements pour la cartographie ? Il y en aurait plein, des vagues entières parfois, puis plus rien sur d'autres cartes ?



Autre option çà ne pourrait pas être un ancien figuré d'ammonite ?

[Next50MY]

Cartographe c'est un métier à temps plein.

sinon ce serait quoi ?

[Nico de Vierzon]

A la fac j'ai eu la chance de faire un an de carto, très intéressant vraiment. Mais je ne sais pas du tout à quoi çà correspond.



Il y a des pros sur le forum (ou du moins si ils sont tous à la plage en ce moment) ?



Si personne ne sait sur le fofo vers qui nous retourner ? Un courriel au BRGM ? A l'IGN ?

[Next50MY]

Il suffit de lire la légende de la carte.

Sinon contacter l'auteur qui répondra.

[Stef4412]

Bien sur, un mail au BRGM qui a fait dresser la carte, l'IGN ce n'est pas de leur ressort !
Jamais vu ce serpentin dans le sud est, que le "F" stylisé qui est souvent décrit dans la notice.

[JuGA]

Je viens de vérifier sur la carte papier de Bourges : ce sont bien les ammonites dessinées avec les petits détails qui sont dessus, et sur la légende il est marqué : niveaux fossilifères : ammonites. En revanche j'ai passé la carte au peigne il n'y a pas de trace des espèces de petits serpentin.

[Liep]

Bonsoir, donc si je comprends bien pour savoir où ce trouve les fossiles il faut juste lire la lettre F ? Merci pour vos réponses
