Plis redressés impressionnants à Erbray (44)

[Gratophil]

Bravo Chantal



Merci à toi



Philippe

[Next50MY]

Merci, ça confirme bien en effet, les plis et les pendages verticaux de la strati pour un des flancs du pli.

[Gratophil]

Oui merci



Ce site est vraiment passionnant et unique !



Unique pour sa géologie et unique pour ses Minéraux et Fossiles



Un vrai paradis !



Philippe

[Next50MY]

Le 26 février 2012 à 15:01, Gratophil a dit :

Salut les Pros,

Suite à une petite visite ce matin dans la carrière d'Erbray (44) pour y rechercher des Fossiles du Dévonien (Brachiopodes-Mollusques-Coraux, entre autres...)

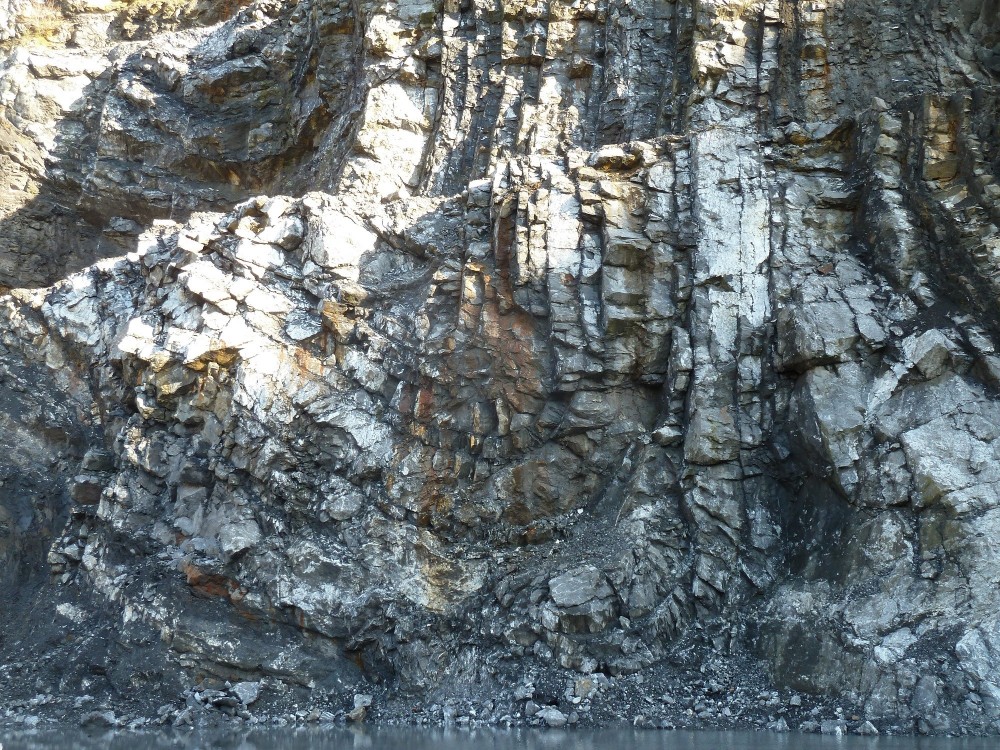

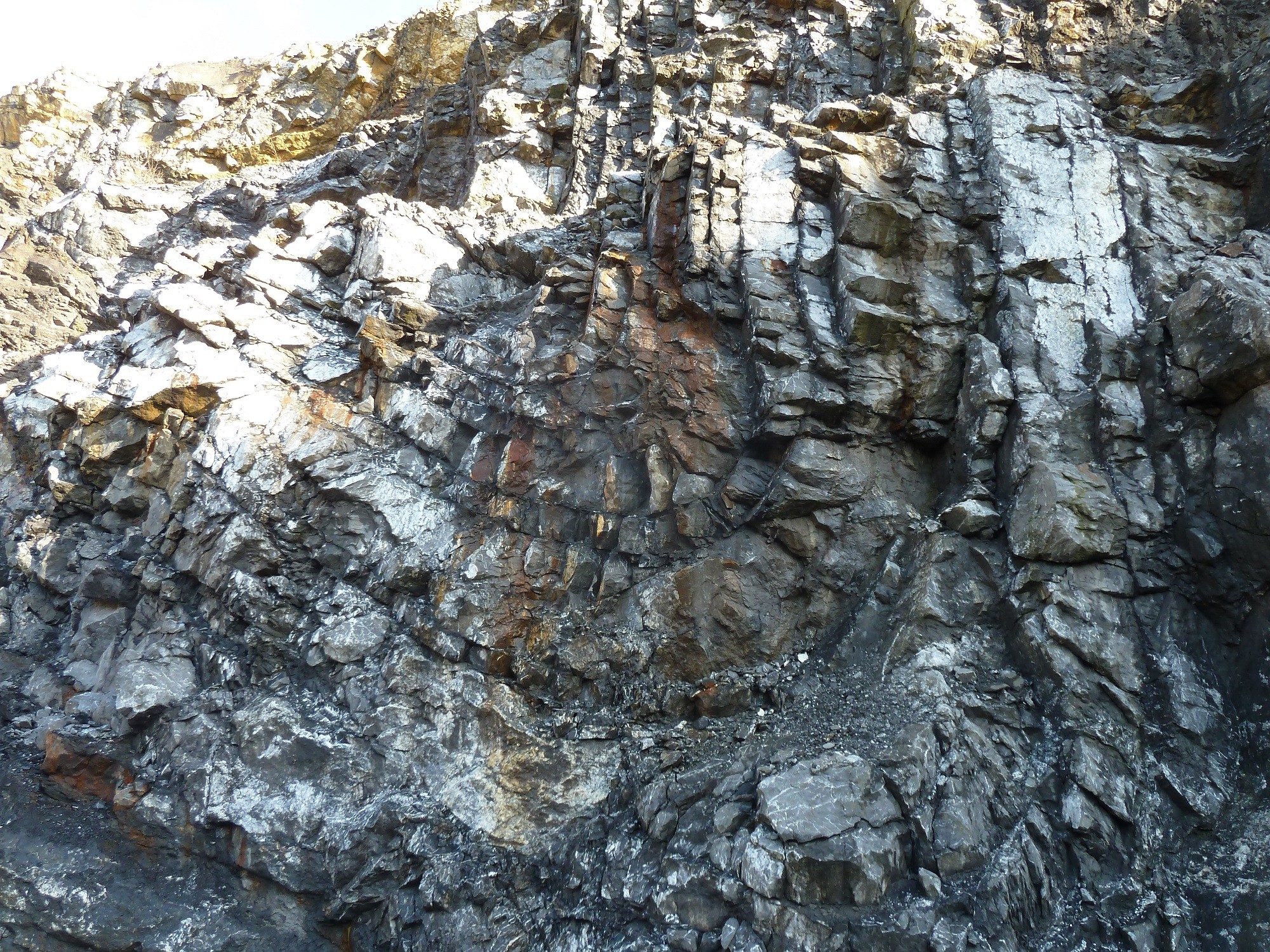

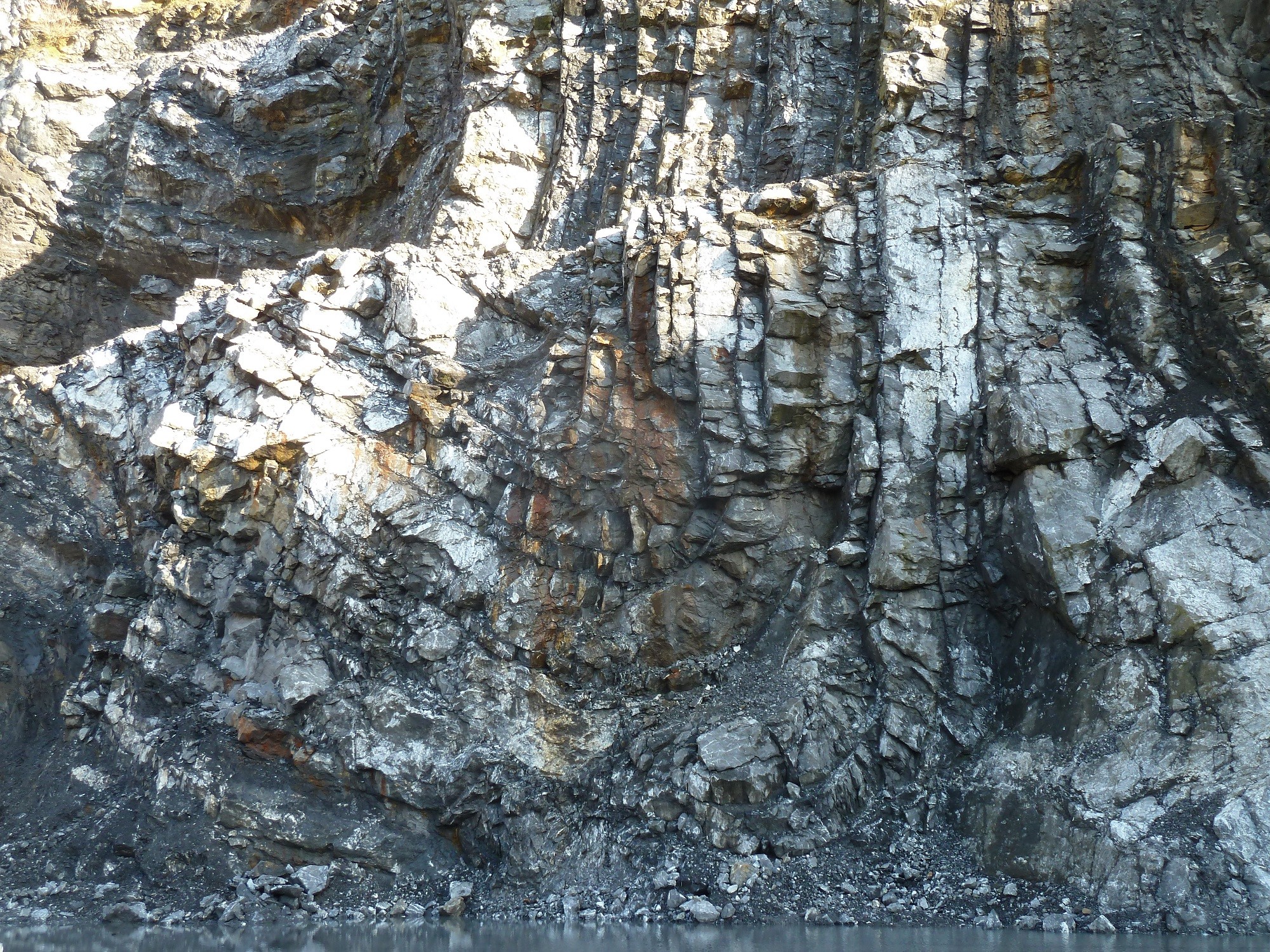

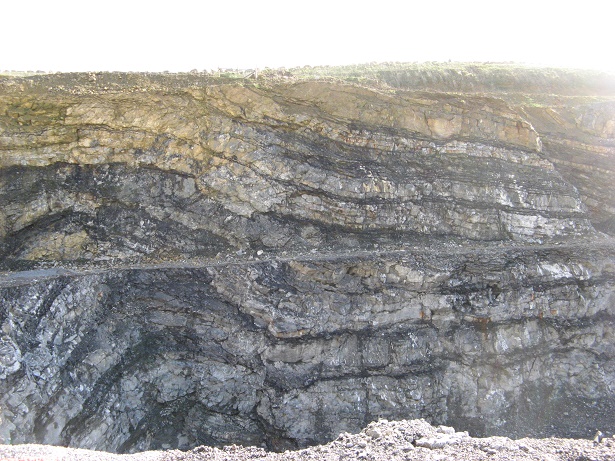

Je voudrais vous présenter quelques photos d'un ensemble vraiment impressionnants de plis redressés.

En effet sur moins de 10 mètres, les plis horizontaux deviennent quasiment verticaux !!!

Avez-vous des explications et avez-vous déjà rencontrés ce phénomène ?

Merci de vos explications.



Est-ce que le pli que tu montres cette semaine est localisé dans le prolongement de cette position, celle de ton 1er post du 26 fev 2012 ?



l'ideal serait de mettre sur image aerienne la position des differentes vues.

[Gratophil]

Bonjour,



La photo montrée cette semaine se trouve à l'étage en dessous de celles re postées.

[Next50MY]

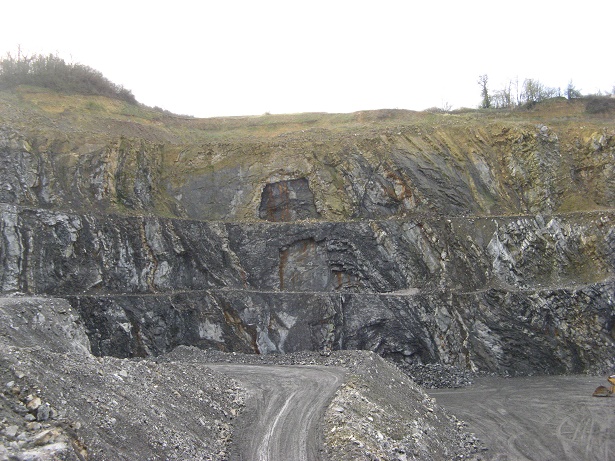

a gauche on devine les pendages sub-horizontaux

a droite pendages subverticaux



est-ce bien sur cette vue ?

[3frangin]

Bonjour,

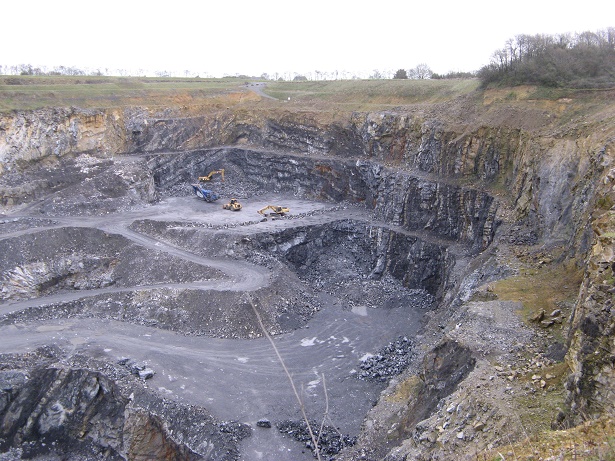

si ça peut aider voici une photo de la carrière



et deux autres vus déjà posté sur géo



à plus ............



[Gratophil]

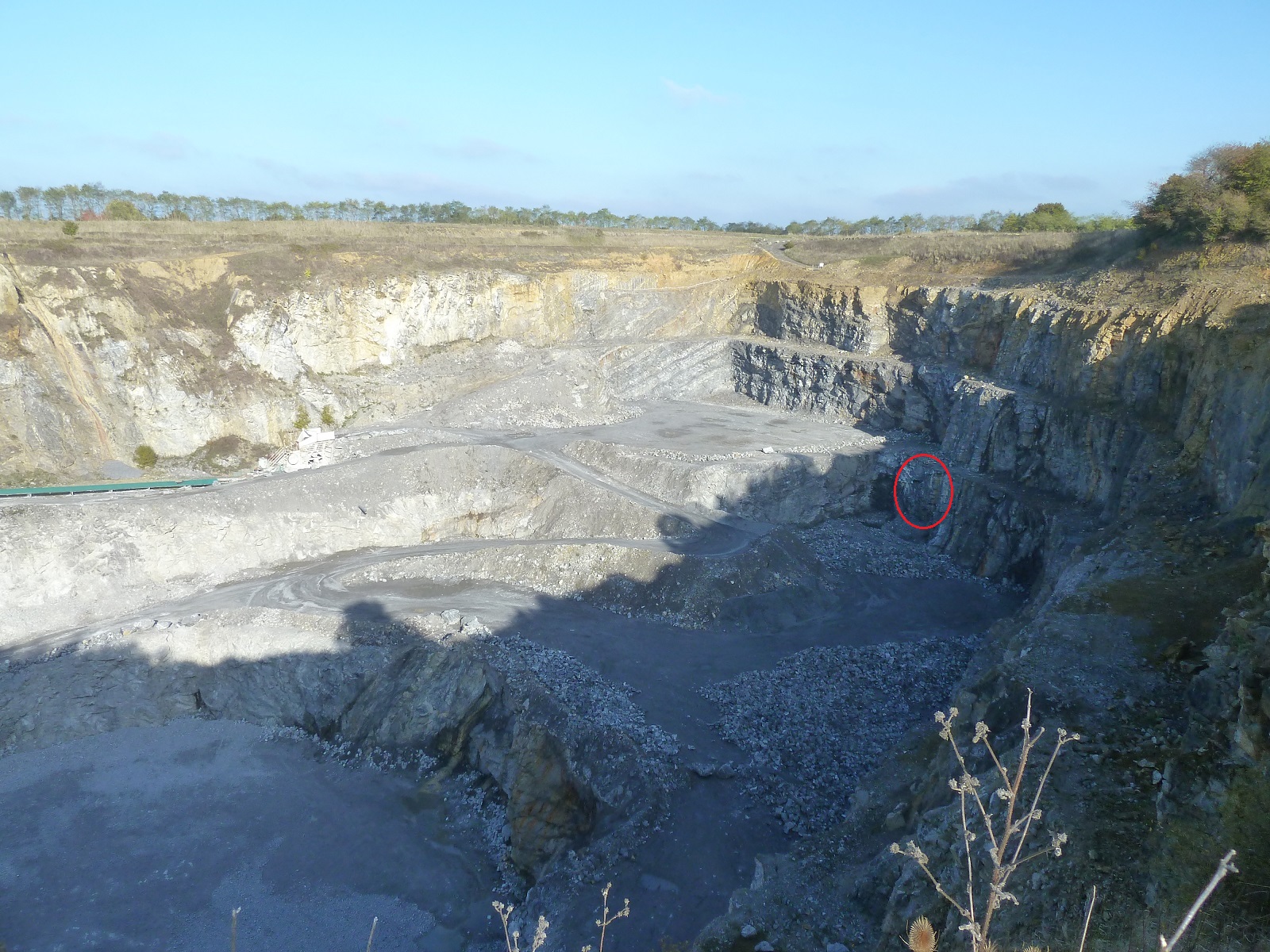

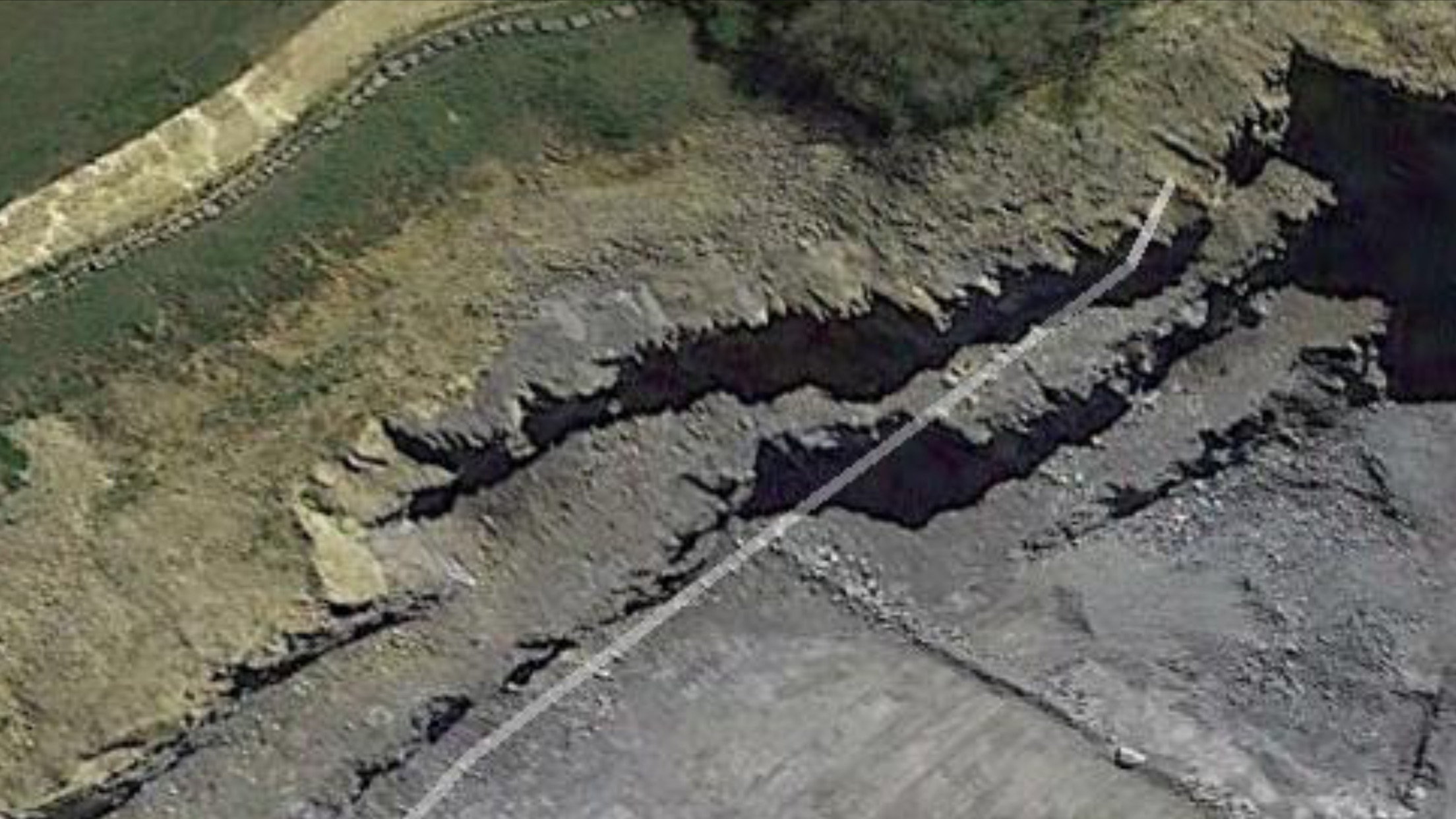

Voici une vue d'ensemble où se trouve très exactement la zone en question :

Zone entourée en rouge.

[Gratophil]

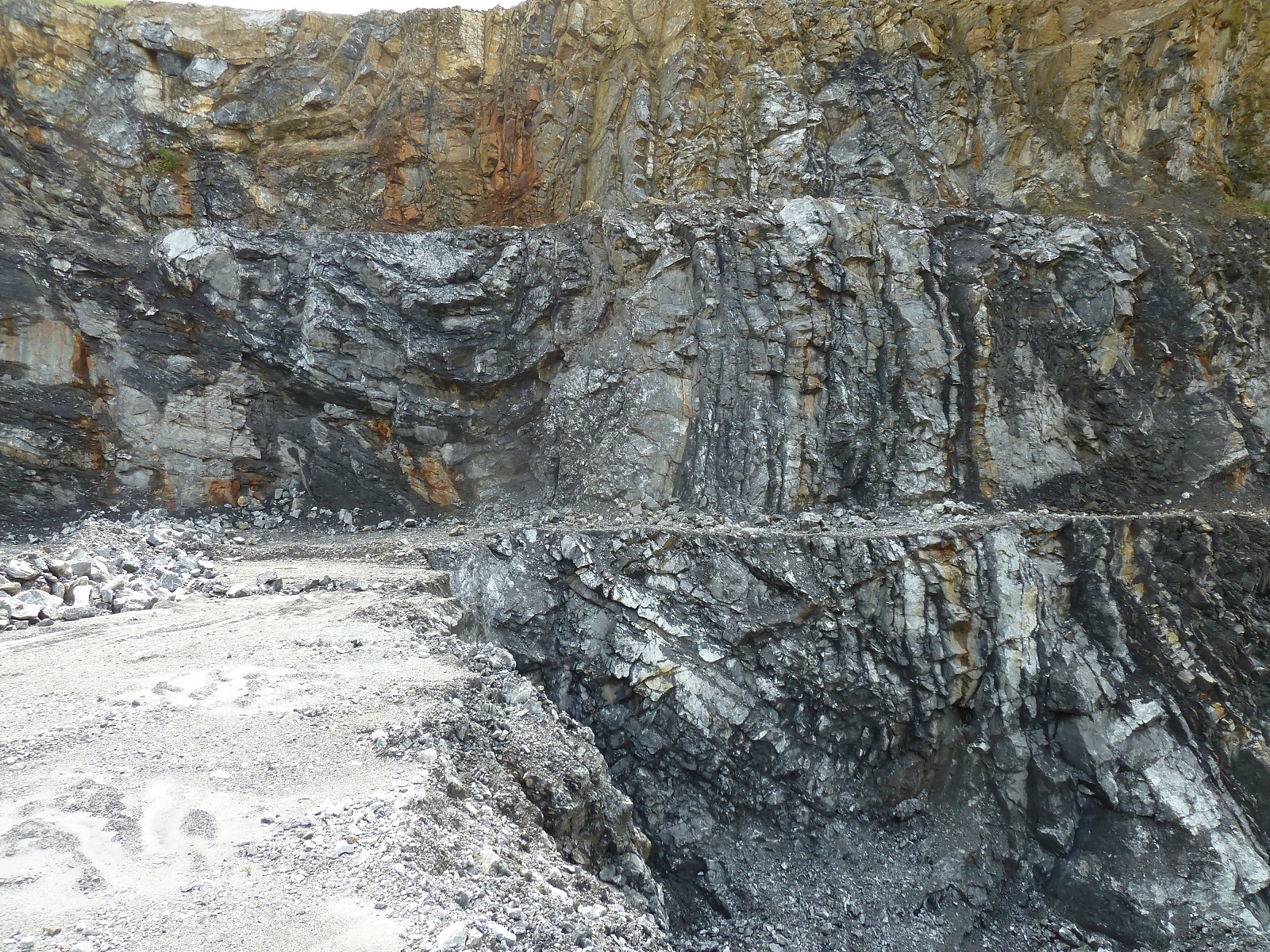

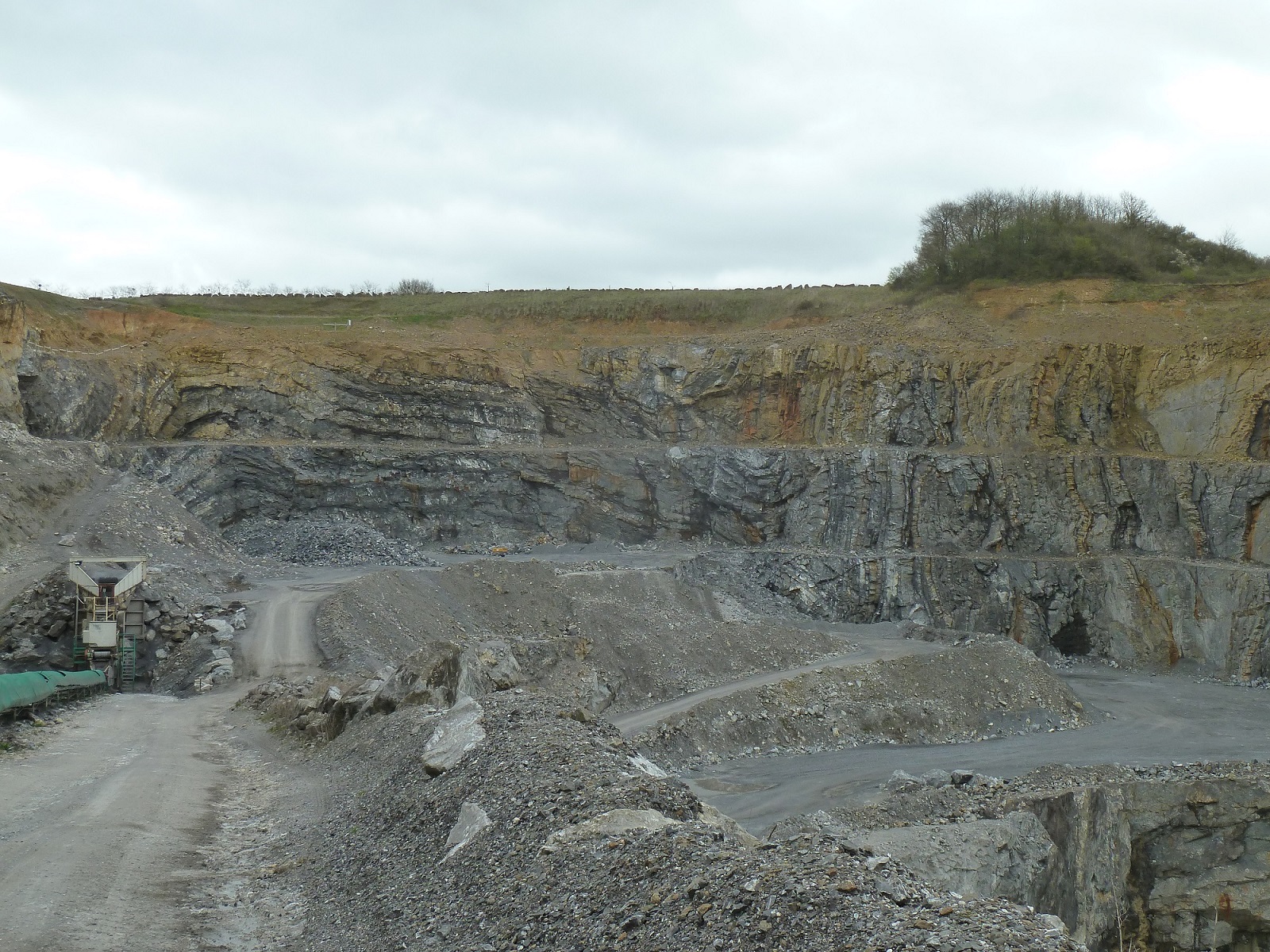

Je rajoute une photo beaucoup plus intéressante car on peut y voir les strates horizontaux et verticaux sur les 3 niveaux de la carrière :





[Next50MY]

Ils sont tres sympas les carriers d'avoir fait tout ce travail pour repondre à nos questions !

Maintenant il faut redessiner la carte géologique (c'est où sur la carte au fait ?)



c'est spectaculaire. Merci pour les images !



3frangin on voit sur ta 2eme image le sommet d'un anticlinal à axe plongeant fortement, c'est joli aussi...

[3frangin]

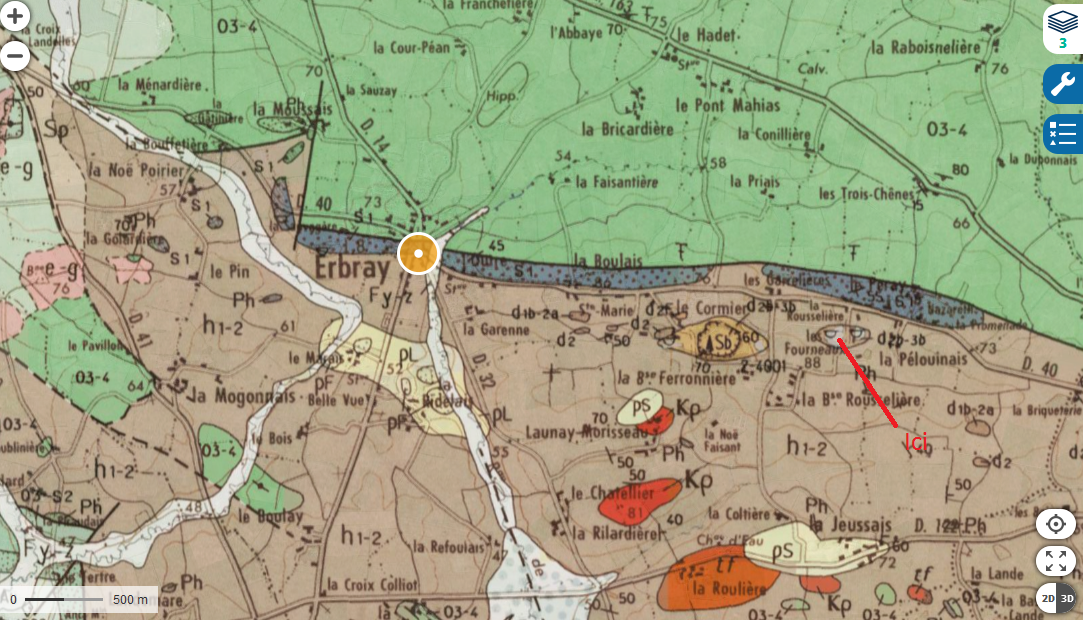

voilà la carte géol du coin



à plus .......................

[Next50MY]

Frasnien / Famennien (Devonien sup)





[jjnom]

Euh... plutôt Emsien- Eifélien (d2b-d3b)

Ici la notice: http://ficheinfoterre.brgm.fr/Notices/0421N.pdf avec une liste conséquente de fossiles.

[Next50MY]

Ah oui.



Bien entendu sur carte on a une espèce d'anticlinal théorique à coeur de D2-D3, Ok dans la partie anticlinale pas de souci.

Mais ...

compte tenu

-d'une part de l'amplitude du plissement (pour le coup on a semble-t-il atteint ici la zone de schistosité)

-d'autre part du contact rapide au Carbonifère h1-2 (dont on ne comprend pas sur la carte le type de limite avec le Devonien, surtout avec ces nouvelles observations)

-et de la zone de faille bien visible qui coupe en 2 cet axe de synclinal



et bien ouiiii pour la partie anticline, probable pour le synclinal et pour les limites de la carrière : le D2-D3 est en effet fort probable mais on aimerait en apprendre sur l'evolution de la faune, des faciès pétrographique et correlations à l'appui... t'as vu les facies volcano-sed décrits au Dev sup je suppose. Indices à traquer au coeur des synclinaux et sur les bordures de ces deux carrières.



Sur ce type de série ultraplissée, il faudrait voir la coupe sedimentologique avec les FAD et LAD des fossiles stratigrahiques. Est ce que les sites étudiés par Barrois étaient dans une même situation structurale ? Quelle est la série de reference ? On peut approfondir le dossier, on avait trouvé de la bonne doc il y a 2-3 ans.



Mais effectivement le Fammenien est moins carbonaté et moins riche en Brachiopodes.



Encore des images SVP !

et regardez si vous observez autre chose que calcaire et argilites.

[jjnom]

Ben, toujours selon la notice:

"un matériel fin, les« schistes et grès à lamines », se dépose alors dans un milieu peu agité, relativement profond. Au cours de ce dépôt se mettent en place, sous forme de

klippes ou de panneaux glissés, non seulement des éléments à faunes rhénanes, d'origine septentrionale (domaine centre-armoricain), mais aussi des klippes sédimentaires, ou des olistolithes, à faunes bohémiennes, dont l'origine serait méridionale et que l'on peut considérer comme issus de la dilacération

de nappes superficielles provenant de zones internes, plus méridionales. A ces divers éléments « exotiques » s'ajouteraient des « lambeaux tectoniques», dont la présence au sein des dépôts dinantiens témoignerait de déplacements longitudinaux au cours du coulissement."

A la Ferronnière, des indices que le matériel dévonien n'était pas encore tout à fait consolidé quand il a glissé dans le bassin.

[Next50MY]

bien bien, affaire à suivre dans le détail.

[Gratophil]

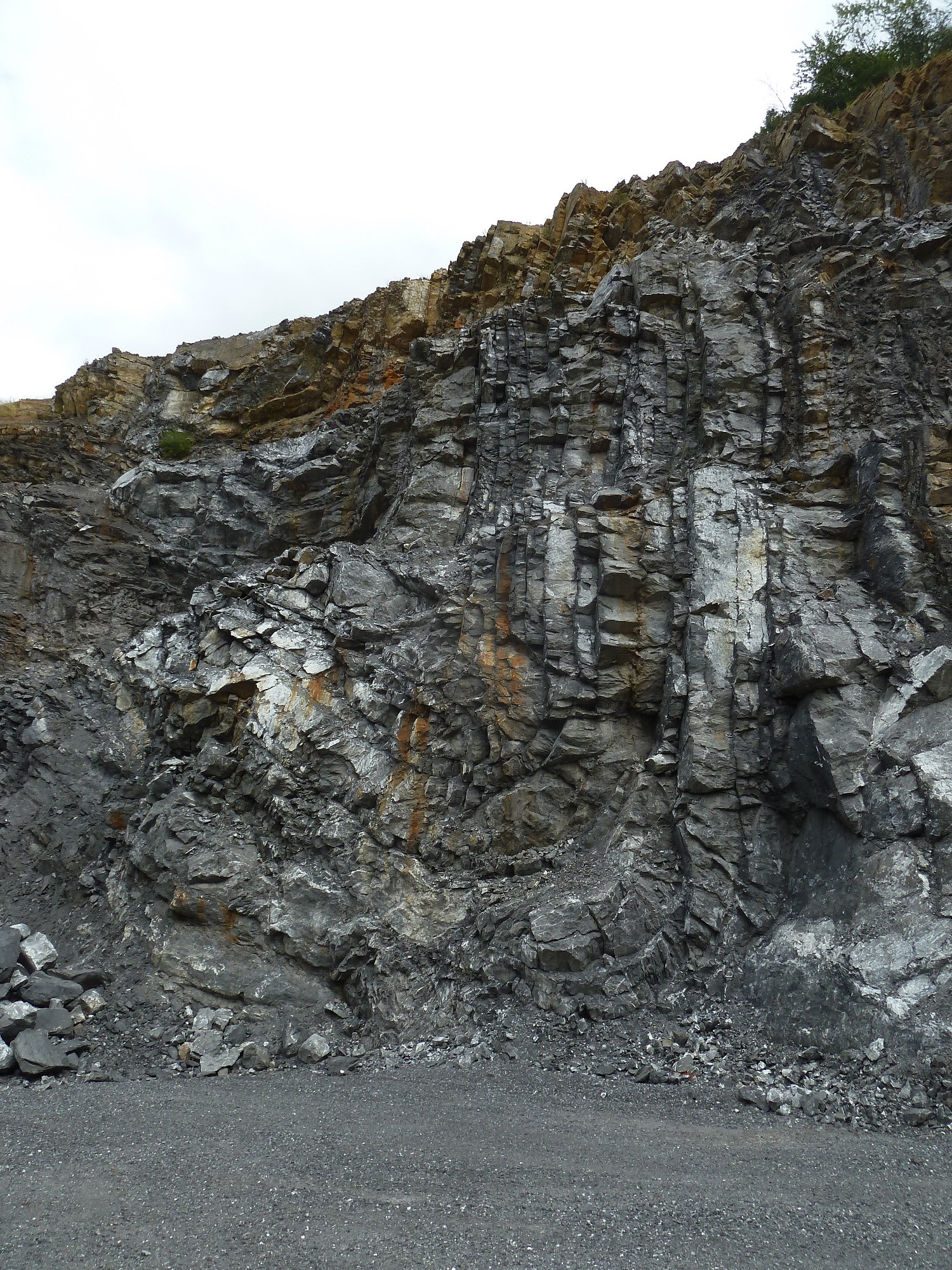

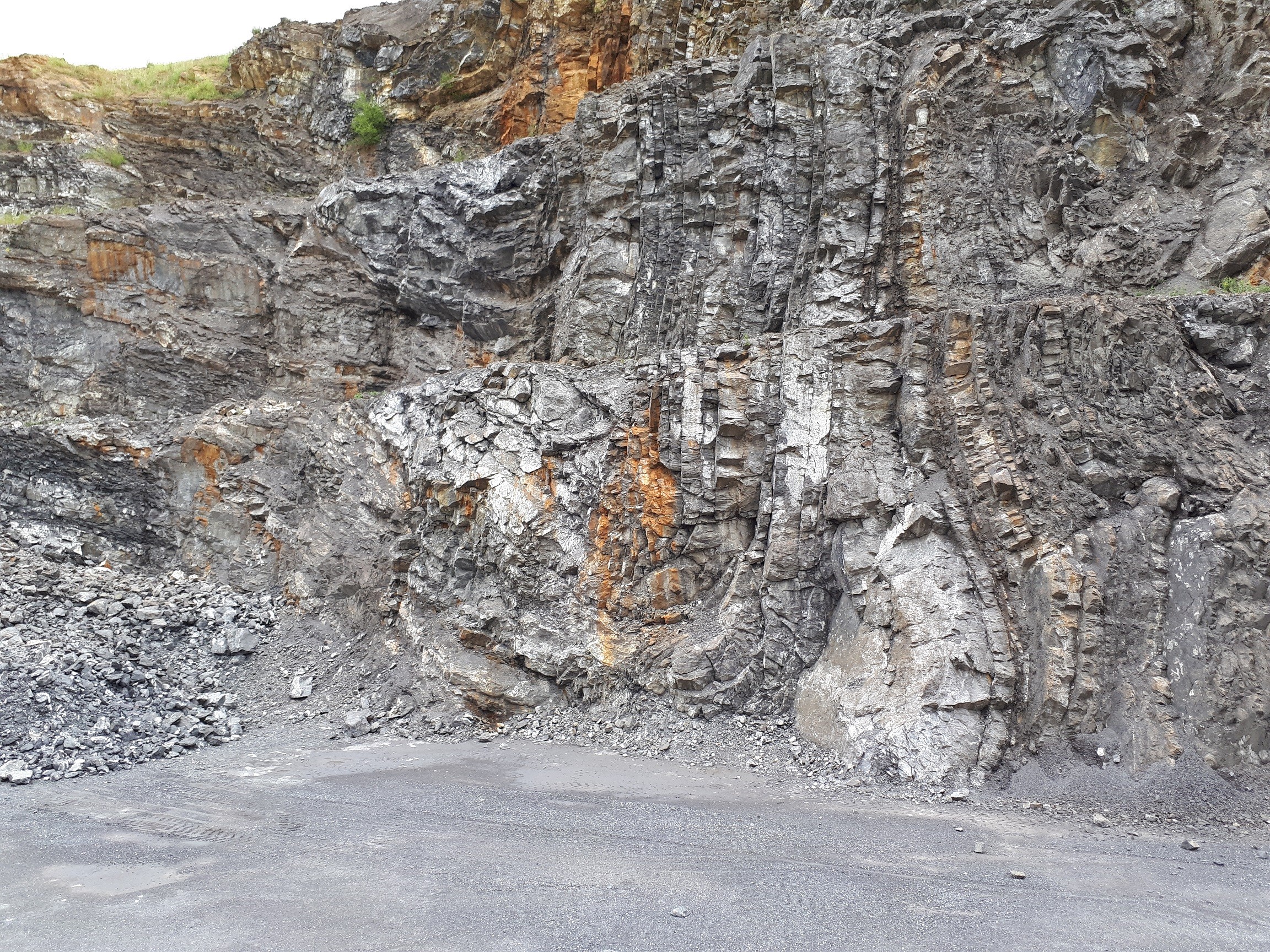

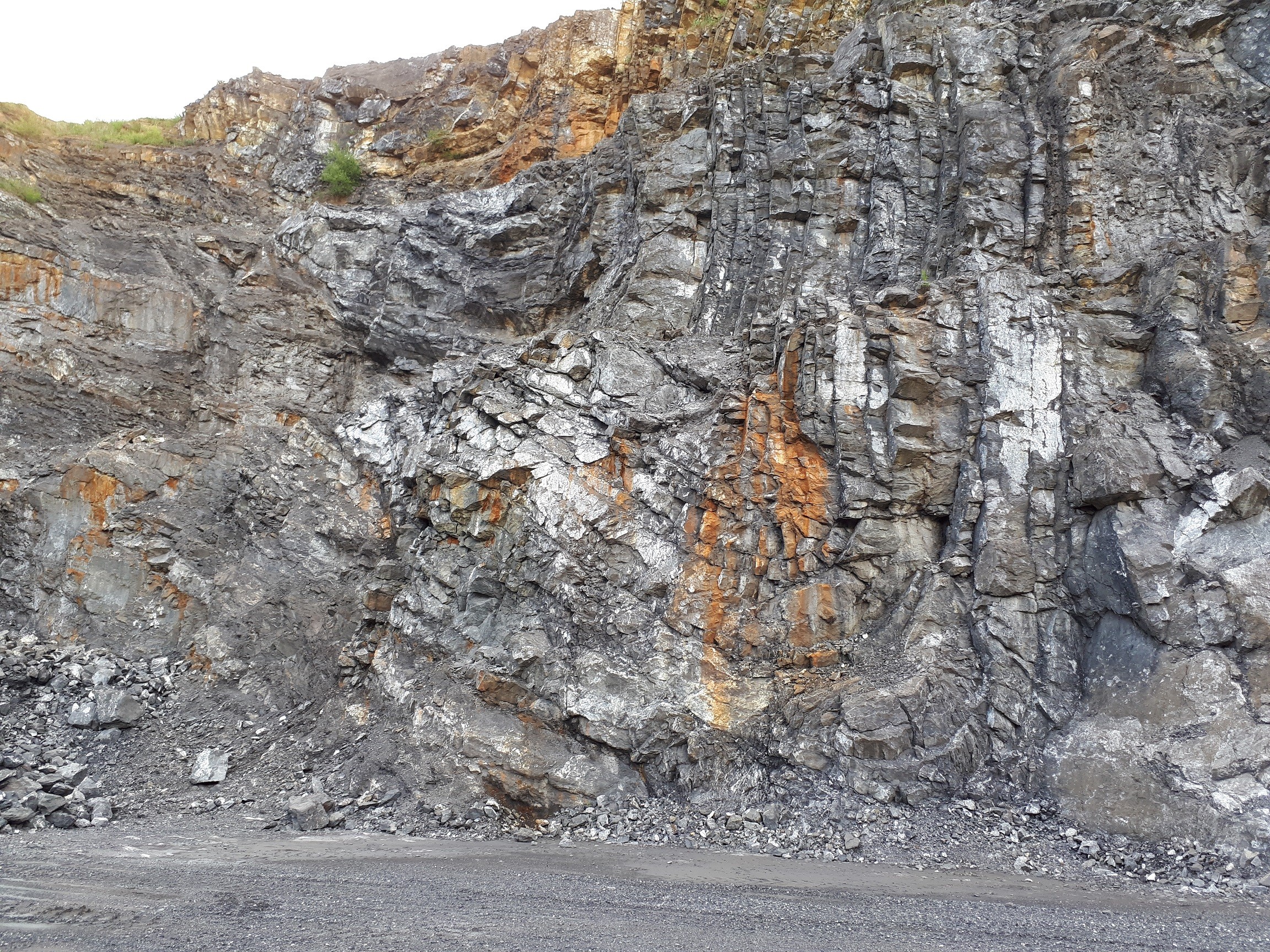

Autre photo, même niveau que le pli redressé à la verticale mais plus vers versant Sud Est.

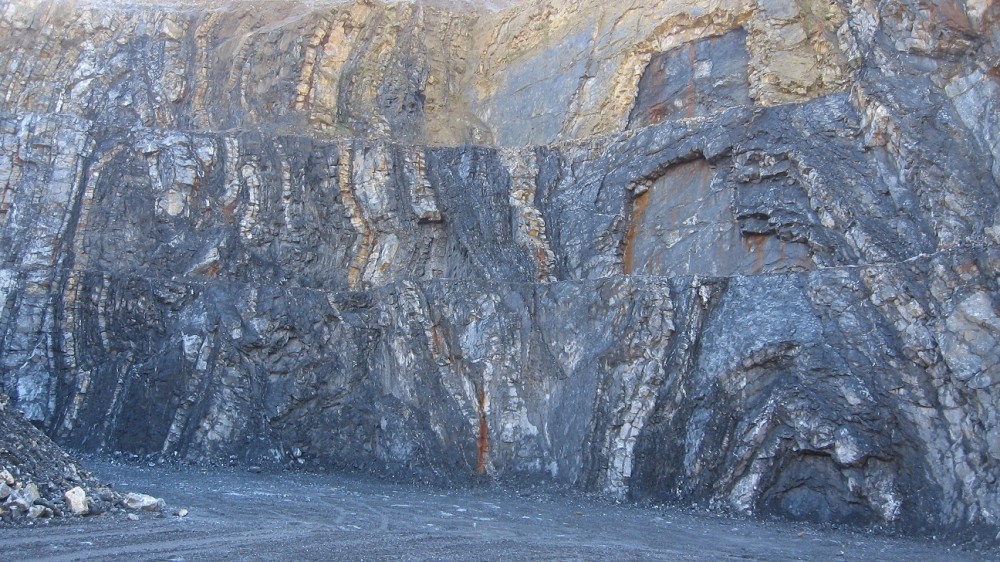

Photo des différentes strates sur 3 niveaux d'exploitation de la carrière .

Photo datant de 2015.



Bonne soirée



Philippe

[Next50MY]

Un pli anticlinal dont l'axe plonge vers la carrière.

[Next50MY]

tous ces plis ça décoiffe !

est ce qu'il y a d'autres exploitations qui permettent de voir l'équivalent ?

[Gratophil]

Bonsoir,



Dans la région, non, à ma connaissance.



Ce site est vraiment unique !



Philippe

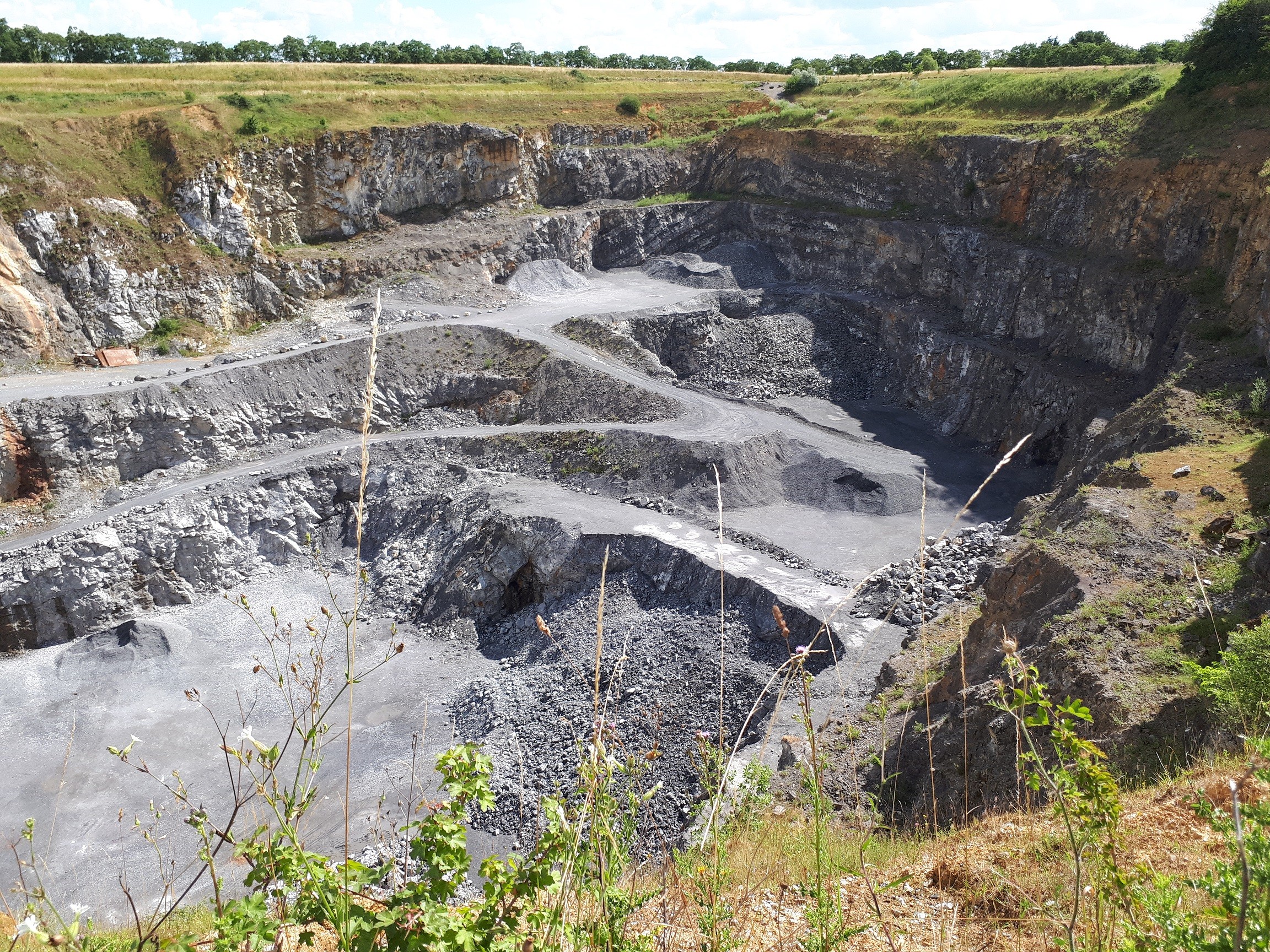

Une vue générale lors de ma dernière visite:





[Next50MY]

Toujours aussi beau !

[Gratophil]

Bonsoir,



Oui toujours aussi beau ...





[Gratophil]

Bonsoir,



Allez,....histoire de remonter le post !

Je ne m'en lasse pas !







Philippe

[Invité jean francois06]

Tu as raison, c'est joli!



[Gratophil]

Bonsoir,



Toujours aussi impressionnant...







Philippe
