Sondages de sol < 10 m

[olif]

Bonjour,

Je réfléchis à la manière de faire des sondages systématiques très peu profond en zone difficilement accessible (forêt équatoriale, savane) sans être obligé de mobiliser l'armadas de forage.

Je fais appel notament aux géotechniciens qui sont plus rodés aux sondages de sol que moi (mon terrain de jeux classique est 100-200m), et habituellement le sol est plus un problème à traverser qu'une cible.

Le but est d'avoir du matériel 100% autonome, et transportable à dos d'homme.

Quelqu'un pourrait-il m'apporter des éléments de réponse, voire des liens ou des contacts vers des sociétés qui fournissent ce genre de matos.

Merci de votre aide.

Olivier

[Augustin]

T'as regardé chez HILTI à tout hasard ?

[olif]

Salut Augustin, non pas...

En fait je recherche aussi des avis éclairés sur le matos, retour d'expérience, etc...

olivier

[zunyite]

cela dépend beaucoup de la nature du sol ! roche, sol meuble, argiles etc... et de la quantité et la nature de l'échantillon recherché (géochimie ?)

[Augustin]

Oui, si sol meuble, la tarière pourrait être utilisée.

[olif]

Le but c'est de creuser un trou max à 5-6 m dans le meuble, si trop dur on arrête.

[Augustin]

Le domaine de la tarière. Reste plus qu'à trouver des gros bras.

[Kayou]

Salut Olif

je parcours le sujet, mais trouve peu d'infos de vécu.

http://www.google.fr...iw=1204&bih=525

http://www.pangeamin...log/Guyane.html

Il va m'expliquer rapidement en quoi consiste le travail sur la tarière profonde. Des trous sont creuses sur une maille régulière le long de lignes perpendiculaires aux minéralisations de Nivre. Ces trous réalisés par une tarière motorisée portative opérée par deux manœuvre vont jusqu'à une douzaine de mètres de profondeur. Les fragments de 'terre' remontes par la cuillère sont décrits sur un carnet de terrain et échantillonnés tous les mètres. Les trous sont arrêtés une fois que l'on a pénètre de quelques mètres dans la saprolite, le but étant de connaitre la géochimie de la roche insitu. Les premiers mètres du profil sont en effet constitués de débris de pente et latérites qui ne sont pas en place.

[Augustin]

Ah ça s'est tiré du site de l'ami Cedrick !

[zunyite]

Le but c'est de creuser un trou max à 5-6 m dans le meuble, si trop dur on arrête.

dans ce cas le plus pratique est la tarière à main ; léger, extensible à 4-5m avec allonges , 2 opérateurs

[trenen23]

En plus lourd tu n'as pas une sondeuse "banka", un truc avec deux bonshommes sur une plate forme qui font enfoncer un tube.

Juste une image de mémoire

Serge

[Cedrick]

La tariere est bien adaptee aux profils lateritiques erodes de Guyane (et du Gabon je pense). Sur la photo c'est en fait un tariere a main. On s'etait rendu compte qu'en terrains tres accidentes de foret equatoriale (fortes pentes et nombreux obstacles a franchir) il est plus pratique de faire les trous a la tariere a main plutot qu'a la moto-tariere. Presque aussi rapide pour atteindre la saprolite (8-10 m de profondeur) pour les deux methodes, mais des deplacements beaucoup plus faciles, sans compter les ennuis mecaniques sur le moteur...

En revanche il ne faut pas avoir de boulders de materiaux indures qui 'flottent' dans la laterite/saprolite. La tariere a cuiellere etait utilisee plutot que l'helicoidale: moins de risques de contamination.

Autre solution, facile a mettre en oeuvre dans les zones ou travaillent les mineurs artisanaux: le puits de prospection creuse a la main. Enorme avantage face a la tariere: on voit la roche en place (texture, mesures structurales..).

[Quaternaire]

Salut,

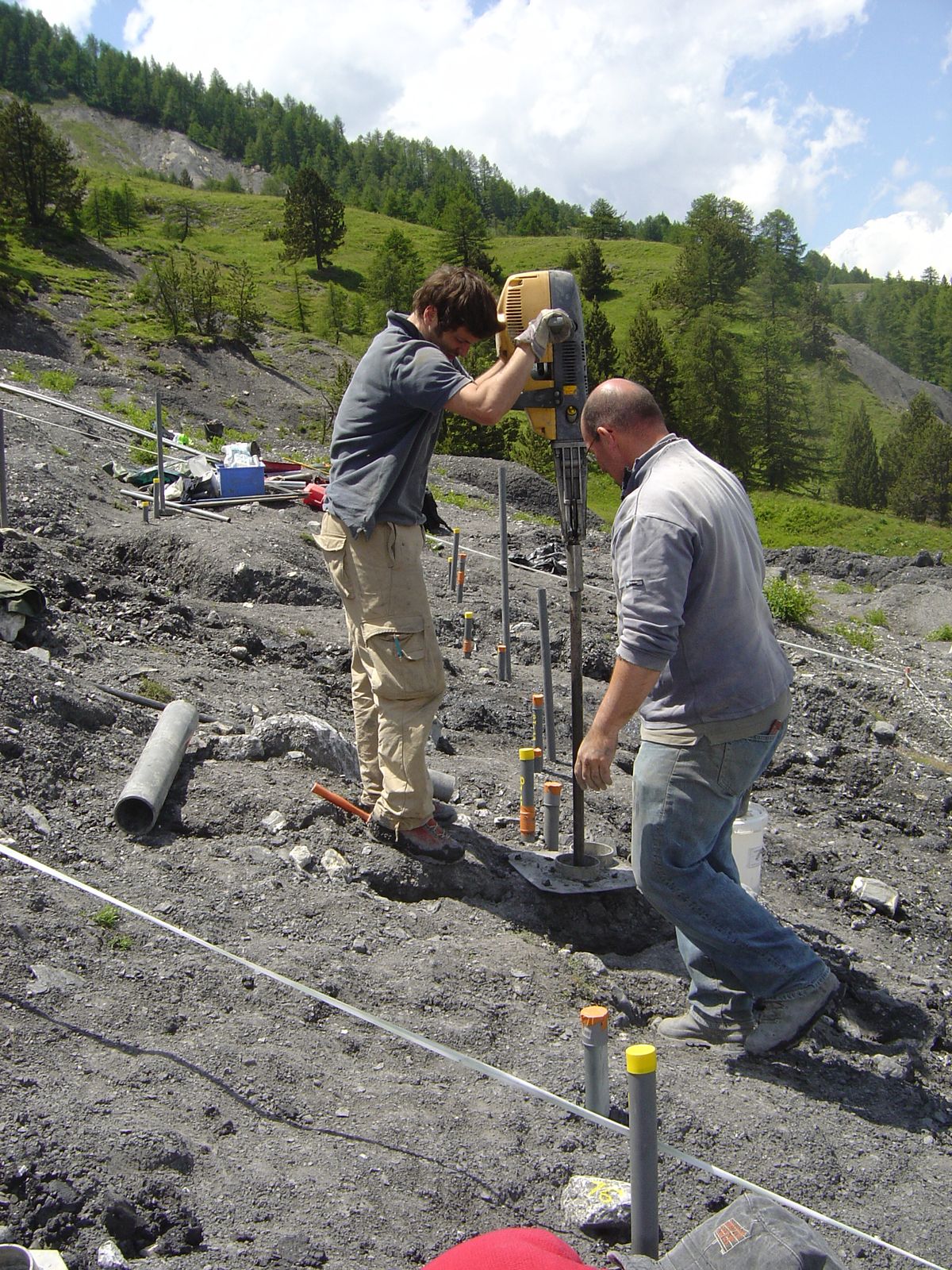

j'ai déjà utiliser pour des carcaterisations geopédologique un vibropercuteur thermique.

Je l'avais louer à ce labo.( va en bas de la page tu aura des photos): http://labsol.u-stra...elevements.html

je pense que c'est ce dont tu as besoin.

Les avantages:

• Profondeur d'investigation : de 5 à 10 mètres selon les formations superficielles

• transportable (un peu comme une grosse tronçonneuse avec les rallonges) faut quand même être a plusieurs.

• non destructif, permet de lever des logs


[Augustin]

Je suis certain que chez HILTI il est possible de trouver le même type de matériel, d'où mon premier post. J'en connais qui font même des forages dans l'argilite avec cette machine.

[Quaternaire]

Chez Hilti je ne sais pas pas mais chez Eijkelkamp, oui:

http://en.eijkelkamp.com/products/soil/soil-drilling-and-sampling/soil-column-cylinder-auger/soil-column-cylinder-auger.htm

http://www.eijkelkamp.com/files/media/downloads/ap-p12101epercussiondrillingequipment.pdf

[Cedrick]

Jolis les petits joujous high-tech. Mais est ce robuste / tropicalise?

Vu le contexte, j'aurais tendance a choisir la solution la plus simple (soit manuel, soit mecanique mais alors avec un moteur tres basique). Car apres quelques jours d'utilisation intensive ce genre de materiel tombe souvent en panne, et pour la maintenance en zones recules, c'est toujours tres frustrant de devoir attendre des pieces de rechange venant d'Europe (quand ce n'est pas le tout qu'il faut renvoyer)...

[Augustin]

Ouais, c'est pas faux ça aussi. A savoir qu'en Afrique, des moteurs c'est pas difficile à trouver, surtout si c'est juste pour faire tourner une hélice.

[olif]

C'est vrai qu'il faut réfléchir... le système avec le Cobra me semble pas mal, quand on connait la fiabilité et la solidité de l'engin...

[zunyite]

le cobra est très robuste.....................................mais très lourd ; je me vois mal le trimballer en milieux tropical (surtout en foret) toute la journée!!! je les fait (un peu) en montagne : conclusion ...vive le mulet!!!

[Augustin]

Le mulet sait faire des forages ?

[olif]

En même temps une équipe de prospection en brousse c'est pas 1 gars tout seul.

Le cobra pèse dans les 25 Kg...

Avez-vous déjà fait un jour de prospection à ramasser des échantillons ?

[Cedrick]

Tout dépend de la maille de forage et de la densite d'échantillonnage, des accès possibles par la route/ ou tout devoir faire a pied… Faire de l’échantillonnage métrique sur une maille 400x800m, n’a rien à voir avec des échantillons composites ou fin de trou sur une maille de 100x100m. C’est sur que la composition de l’équipe peut être adaptée avec des gars dédiés au ramassage des échantillons.

Plus que le poids, c’est l’encombrement de la moto-tariere qui posait problème en Guyane (transport comme un brancard). Le cobra peut apparement être transporte en sac a dos, c’est un gros avantage.

[olif]

C'est exactement ce que j'étais en train de me dire...

Je pense que le travail sera effectué sur des zones déjà ciblées, sur une maille régulière et resserrée.

Et dans tous les cas, j'aurai une équipe dédiée et dimensionnée pour l'opération.

Et de plus il existe une claie spécifique pour le cobra...

[geologue83]

IL existe de toutes petites foreuses de 200 montées sur brouette à moteur qui peuvent être déplacées un peu partout

http://www.deepdrill.it/fra/dm30safr.htm

http://www.deepdrill.it/fra/dm30sasmfr.htm

A mon avis pour ce type de matériel, il faut compter entre 8 et 15000 euros

A+
