On a pas mal parlé sur ce forum des chevalements qui permettaient l'accès vertical aux travaux du fond. Des connaissances remarquables de la part de certains.

Pourquoi ne pas changer l'orientation de l'axe d'extraction, oblique cette fois, et aborder maintenant les plans inclinés intérieurs ou extérieurs aux mines souterraines, houillères ou mines métallifères.

La chaîne des Pyrénées a connu des mines importantes de fer, de plomb et de zinc. Pratiquement aucune littérature ni photos sur le sujet.

Des forumeurs renseignés sur ce sujet ?

Amicalement votre.

[Amm]

On a déjà donné un exemple de plan incliné avec l'ardoisière de Warmifontaine. En souterrain, ça semblait assez courant dans les ardoisières. Il y en avait une à Martelange très pentu, une à Rimogne beaucoup moins raide (mais très longue). Je crois que je n'en ai pas vu d'autre sauf de petites installations sur quelques dizaine de mètres.

Ah si... le fer d'Hurtière mais il n'y a quasiment aucun vestige.

[CLERGUEMORT]

On a pas mal parlé sur ce forum des chevalements qui permettaient l'accès vertical aux travaux du fond. Des connaissances remarquables de la part de certains.

Pourquoi ne pas changer l'orientation de l'axe d'extraction, oblique cette fois, et aborder maintenant les plans inclinés intérieurs ou extérieurs aux mines souterraines, houillères ou mines métallifères.

La chaîne des Pyrénées a connu des mines importantes de fer, de plomb et de zinc. Pratiquement aucune littérature ni photos sur le sujet.

Des forumeurs renseignés sur ce sujet ?

Amicalement votre.

plans inclinés ou descenderies ? je pense que tu entends par plan incliné une galerie inclinée rectiligne, équipée généralement de voies ferrées ou/et de convoyeurs. C'est donc une affaire de période de construction, globalement, à partir des années 70 avec l'avènement de l'extraction avec engins sur pneux (chargeurs et camions miniers), les plans inclinés se sont transformés en "descenderie", au lieu d'être rectilignes, elles sont (pour simplifier la description) hélicoïdales ou en zig zag. Beaucoup de mines métalliques mais aussi de charbon ont ainsi été équipées. Quelques exemples des deux types vite fait :

- Plans inclinés (à l'ancienne) :

* mine d'asphalte de Fontcouverte à St Jean de Maruéjols (Gard), dit le "puits inclinés", 268,40 m, 45° creusée en 1925/28

* plan Saint Hubert aux Brousses près de Molières (Gard), charbon, fin XIXe S

* mine de Carmaux (Tarn) siège de la Tronquiée, les "fendues" creusées à partir de 1947, 700 m de long, 30 %

* mine de bauxite de Villeveyrac (Hérault), plan Dalmais, 300m, 25 %, foncé en 1936

* mine de bauxite de la Rouquette (Hérault), descenderie de Comberouge, 975 m, 1969

* mine de fer de Potigny (Calvados)

* mine de schistes bitumineux des Thélots près d'Autun (71), 240 m de long, 55 %, années 1930

* mine de fer de Segré (49) 490 m à 30 °

- Descenderies modernes pour engins sur pneux (trackless)

* mines de bauxite des Canonettes (Var), 1100 m, 10 à 15 °

* mine de plomb de largentière (07), 3500 m 11 °

* mine de Serrouville (54), 520 m, 7 °

* mine d'uranium de Lodève (34), 1300 m 14 °

* mine de tungstène de Salau (09), 400 m à 13 °

* différentes mines d'uranium de la division de Vendée (Ecarpière, Commanderie, Pennarran) de la Crouzille (Bellezanne, Fraisse,Fanay) de Jouac (87), du Cellier, Villeret, Pierres Plantées (Lozère), ...

* mine de fluo du Burg, 850 m 12°

* mine de plomb de St Salvy (81), 1500, 10 °

* mines d'or de la Sté des mines du Bourneix (Lauriéras, Chéni, Cros-Gallet) (87)

* Mine d'or de Salsigne (Aude)

La liste pourrait se poursuivre encore...

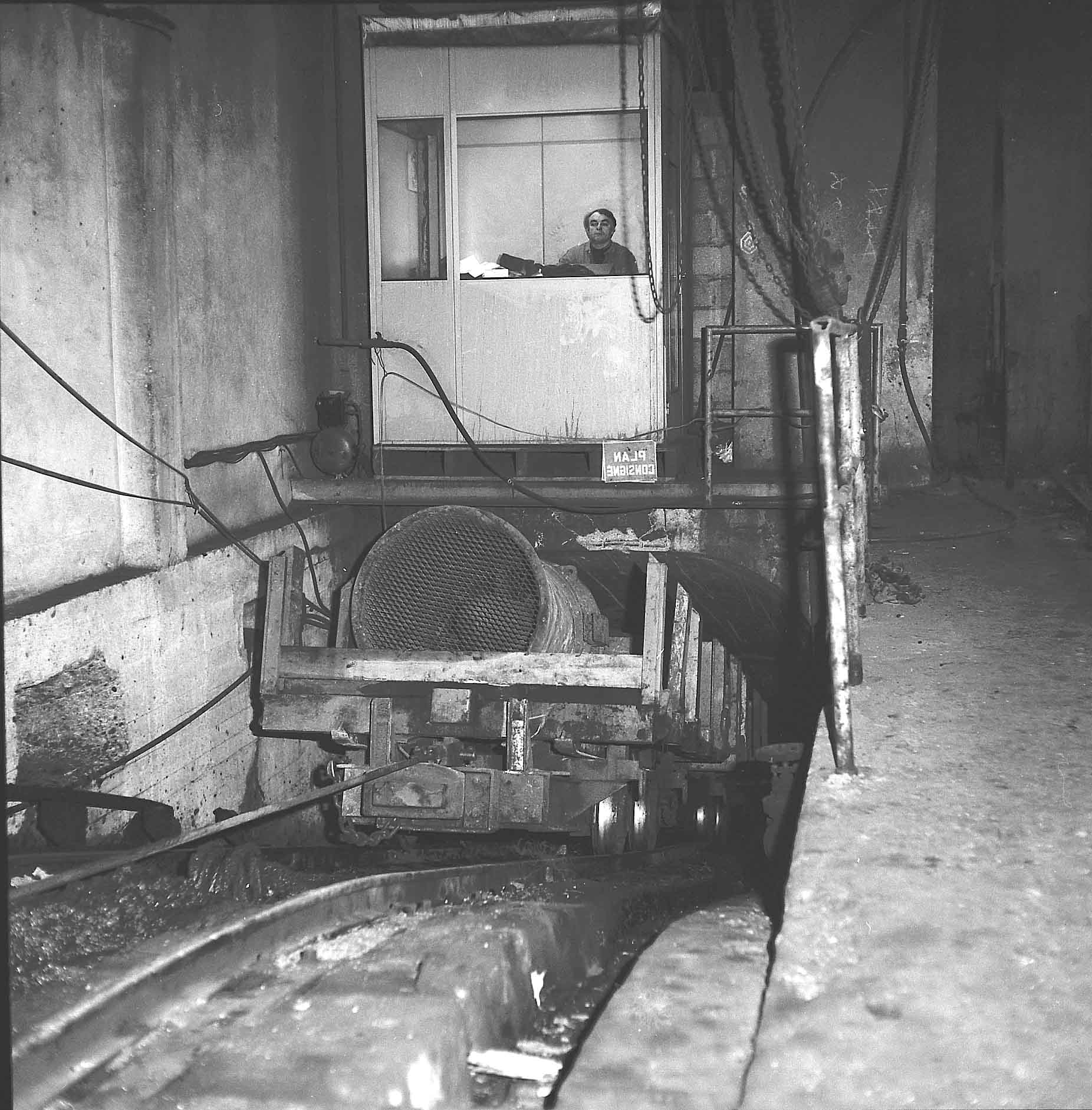

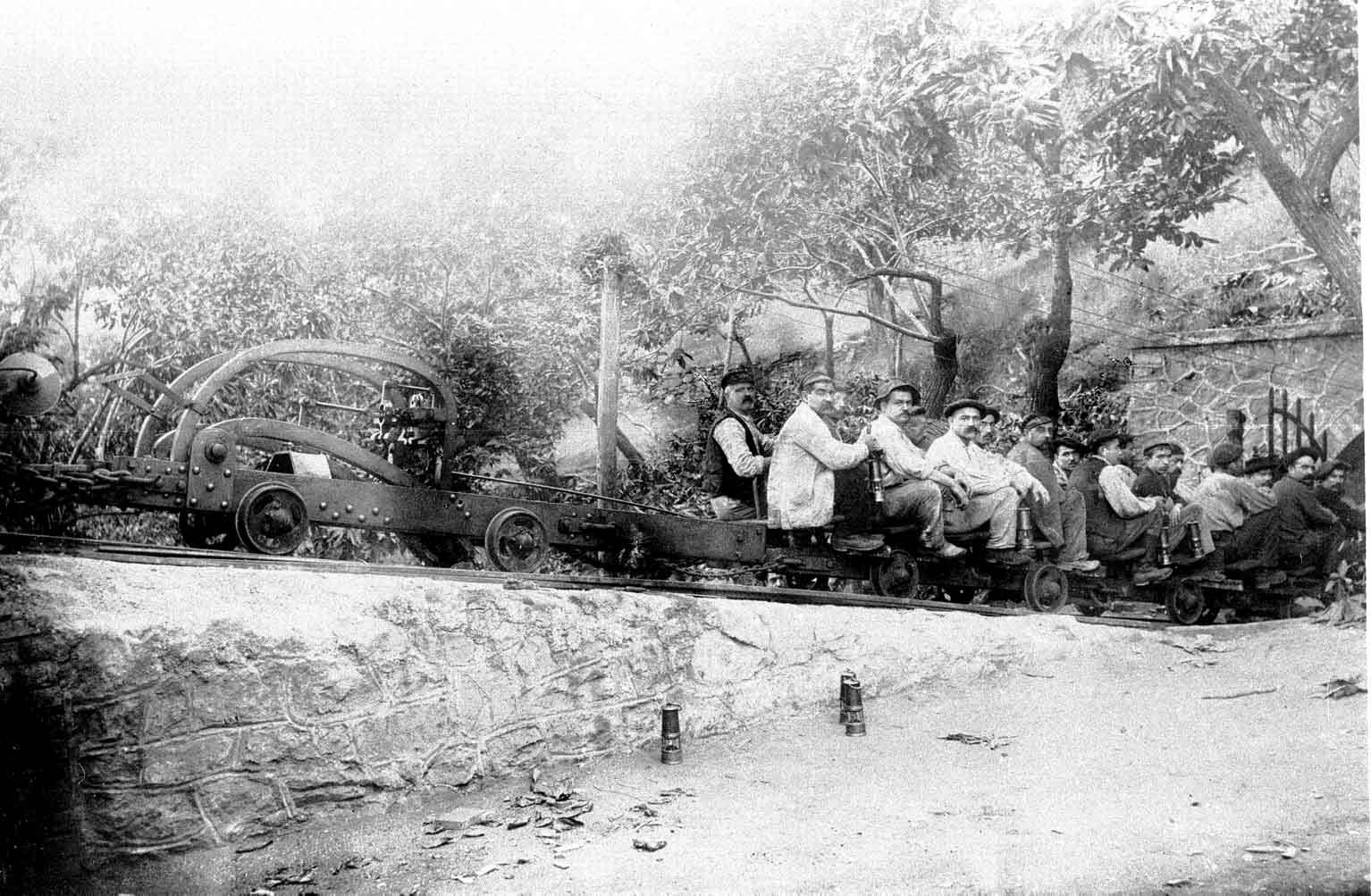

Ci dessous 4 photos, l'une du plan incliné St Hubert aux Brousses (Gard), coll Sugier

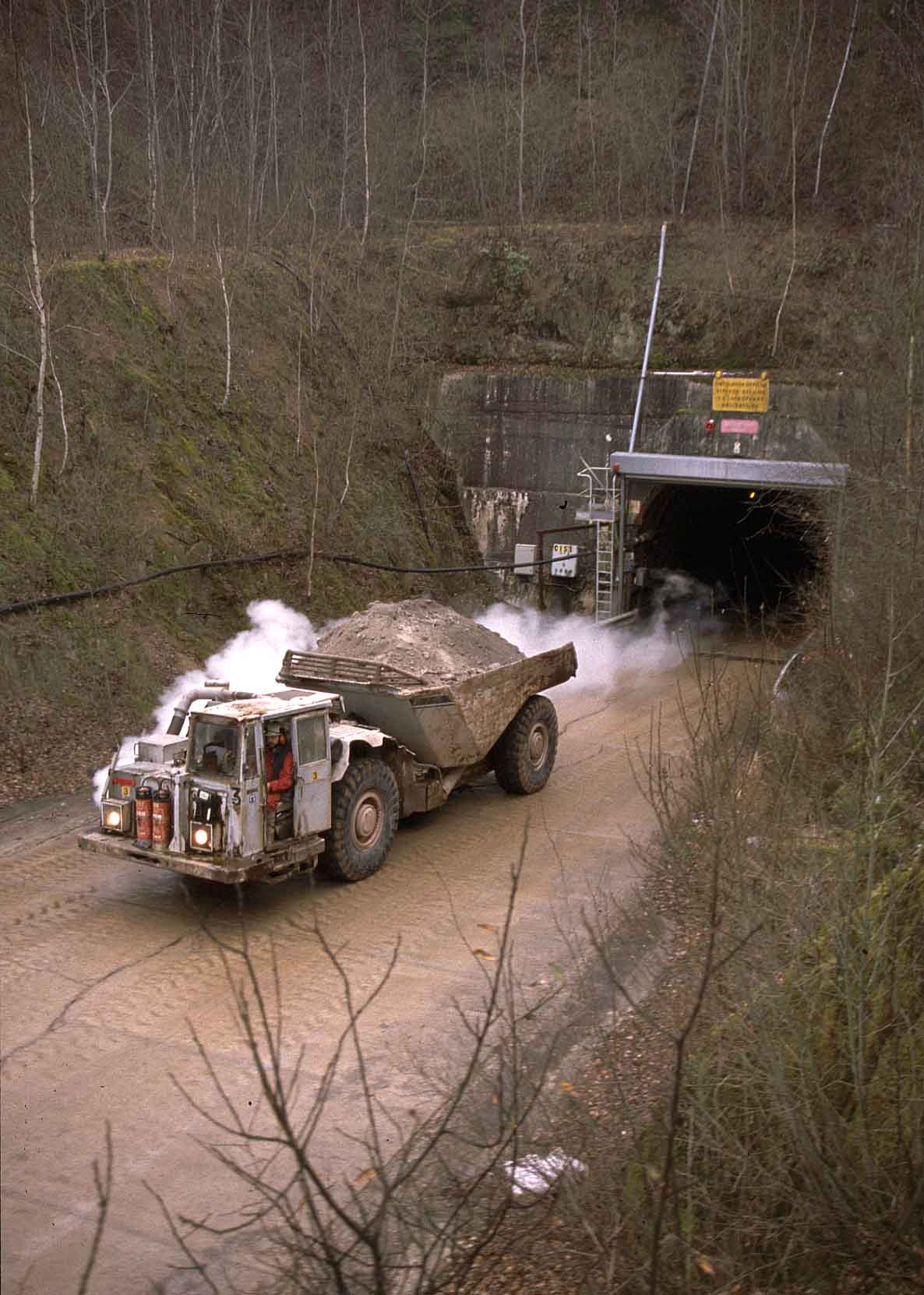

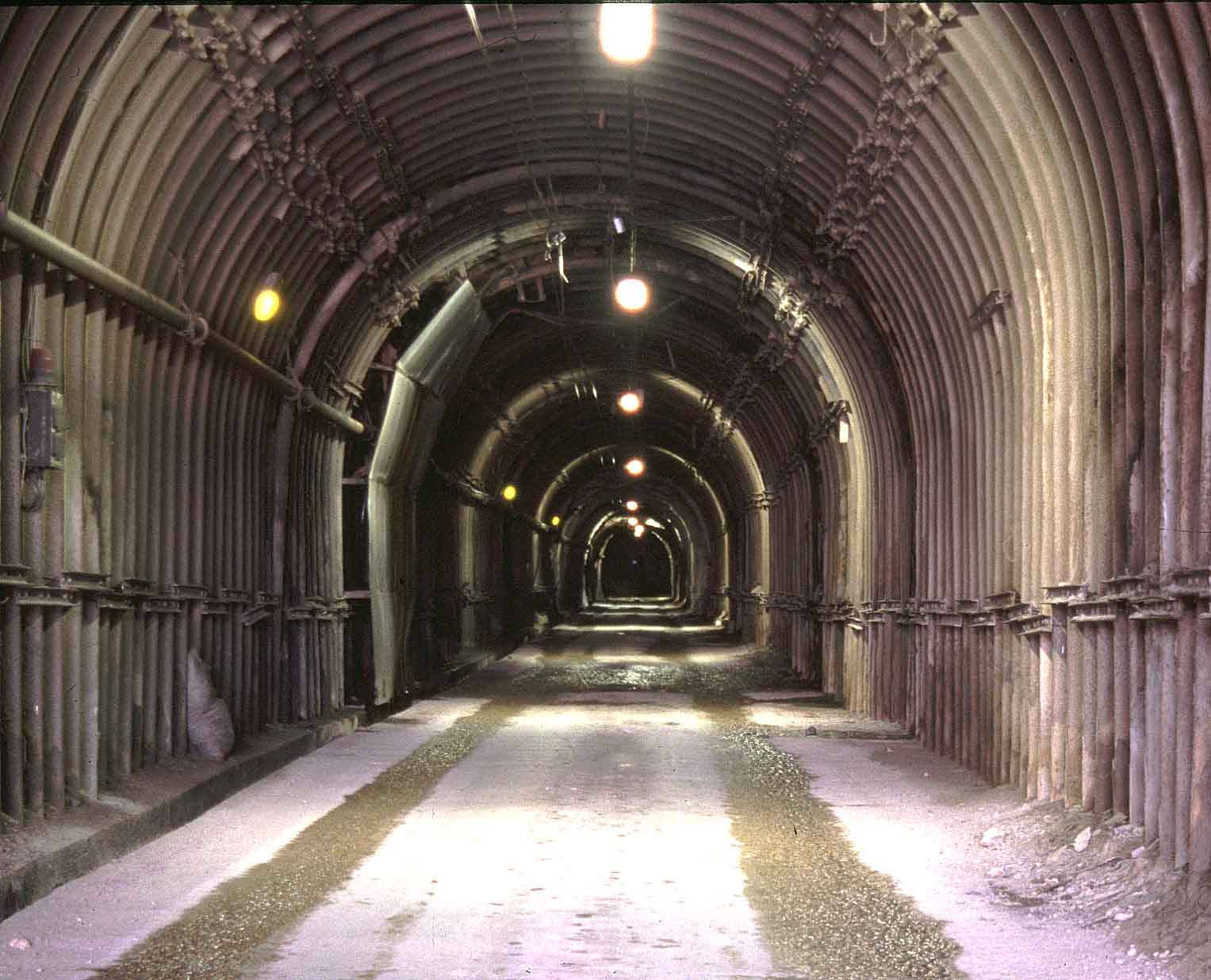

et l'autre sortie d'une des 2 fendues de Carmaux Tronquiée, © Clerguemort et 2 photos de la descenderie de Jouac © Clerguemort

[trenen23]

Magnifiques,

Peux-tu préciser un peu ce que sont les fendues, je ne connaissais pas. Brousse, c'était pour le charbon ?

Dis-donc, Jouac, ça frisait le luxe! portail monumental, camion quasi de carrière, Lauriéras c'était plus rustique à côté. Tu n'aurais pas une petite photo de Fau Marié, c'est la seule que je n'ai jamais vue ?

Serge

[CLERGUEMORT]

Magnifiques,

Peux-tu préciser un peu ce que sont les fendues, je ne connaissais pas. Brousse, c'était pour le charbon ?

Dis-donc, Jouac, ça frisait le luxe! portail monumental, camion quasi de carrière, Lauriéras c'était plus rustique à côté. Tu n'aurais pas une petite photo de Fau Marié, c'est la seule que je n'ai jamais vue ?

Serge

salut Serge

oui les Brousses c'était le charbon (Cie Houillère de Béssèges), là où sévissaient mes ancêtres...

Jouac c'était pas du luxe mais un bon équipement (5 m de large sur 4 de haut), pentée à 15 %, descend à 250 m de profondeur. C'était aussi la mine la plus riche de France, 7‰ de teneur moyenne sur l'ensemble de l'exploitation, contre 2,5 à Crouzille. Le camion est un camion minier CFBK de 30 tonnes, du beau matos.

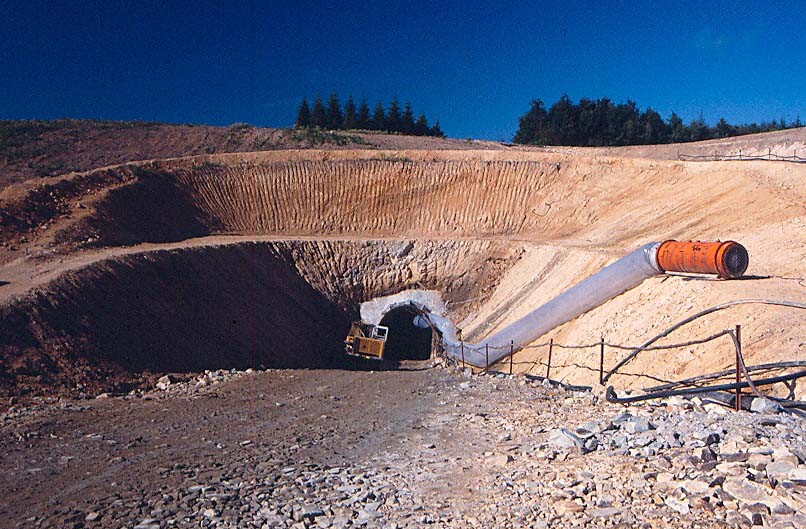

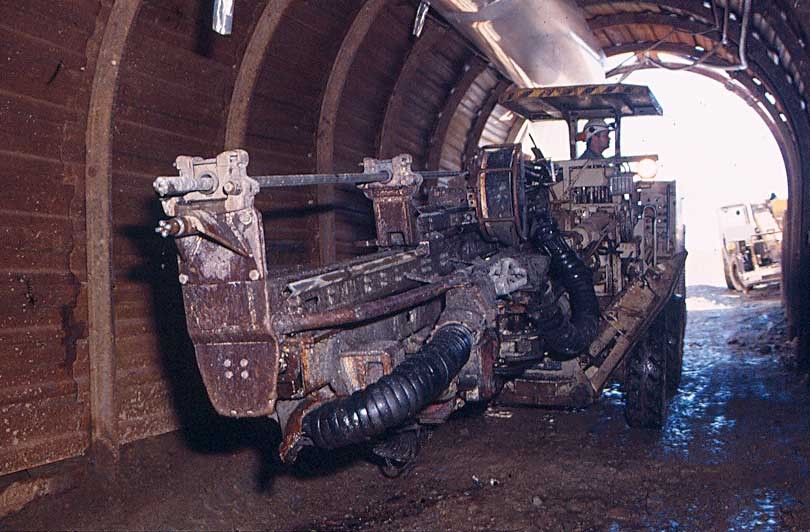

Ci dessous 2 photos de la descenderie de Fau Marie datant de 1993, 18 ans !! ça nous rajeuni pas c'était le bon temps

[trenen23]

Merci, c'est génial, y'a qu'à demander!

Pour Bessège, il me semblait bien, mais j'avais un peu la flemme de retourner dans la chambre consulter ce petit livre quasi-introuvable maintenant "En Cévennes, quand tournaient les molettes" que j'ai relu avec grand plaisir la semaine dernière où me semble-t-il il est mentionné mais sans photo.

Pour Fau Marié, ils n'avait pas prévu petit question travaux extérieurs, ils pensait avoir plus de matos à prendre ou simple précaution côté tenue des terrains ? Il ne me semble pas qu'elle ait été ouverte sur une MCO ?

Pour Jouac, noté pour l'ensemble par contre sur La Crouzille, on ne tapait pas du % régulièrement à Henriette et à Fanay ?

Serge

[CLERGUEMORT]

Merci, c'est génial, y'a qu'à demander!

Pour Bessège, il me semblait bien, mais j'avais un peu la flemme de retourner dans la chambre consulter ce petit livre quasi-introuvable maintenant "En Cévennes, quand tournaient les molettes" que j'ai relu avec grand plaisir la semaine dernière où me semble-t-il il est mentionné mais sans photo.

Pour Fau Marié, ils n'avait pas prévu petit question travaux extérieurs, ils pensait avoir plus de matos à prendre ou simple précaution côté tenue des terrains ? Il ne me semble pas qu'elle ait été ouverte sur une MCO ?

Pour Jouac, noté pour l'ensemble par contre sur La Crouzille, on ne tapait pas du % régulièrement à Henriette et à Fanay ?

Serge

le % c'était du ponctuel, sur un chantier ou deux comme à Jouac où les 10 % ont été atteints mais il faut raisonner en moyenne extraite sur l'ensemble du siège, sinon ça n'a pas de sens économique. A de rares exceptions près, ce sont rarement les fortes teneurs qui font les forts tonnages, surtout en U, mais aussi dans les autres métaux. Un morceau de pech massive c'est 45 %... mais t'en charge pas des camions, sûr à Henriette c'était riche mais seulement 140 t d'U sur 8 an. Si on avait extrait uniquement le minerai > au % dans les autres mines, on aurait jamais sorti les 23600 t de la Crouzille.

Pour Fau Marié y a pas eu de MCO, ce ne fut d'ailleurs pas une réussite, à peine quelques centaines de kg, je n'ai pas le chiffre sous la main. Il y avait une épaisse couche de terrains meubles et instables en surface ce qui explique ces travaux d'excavation.

[Padington]

Mines de Pierrefitte:

secteur Vieille mine, plusieurs plans inclinés intérieurs et extérieur avec des pentes comprises souvent entre 45° et 70°.

Mines d'Estaing: au moins un plan incliné intérieur.

Mines d'Arrens: un à deux plans inclinés extérieurs.

Mines de Baburet: un plan incliné extérieur.
