Créer un log litho-stratigraphique avec Adobe illustrator 10

[geologue tunisien]

bonjour à tous ,

s'il vous plaît qui peut m'aider comment je peux créer un log litho-stratigraphique avec adobe illustrator 10 ??

je n'ai pas réussi même à dessiner un barre calcaire !!!

merci ,

[Hercule]

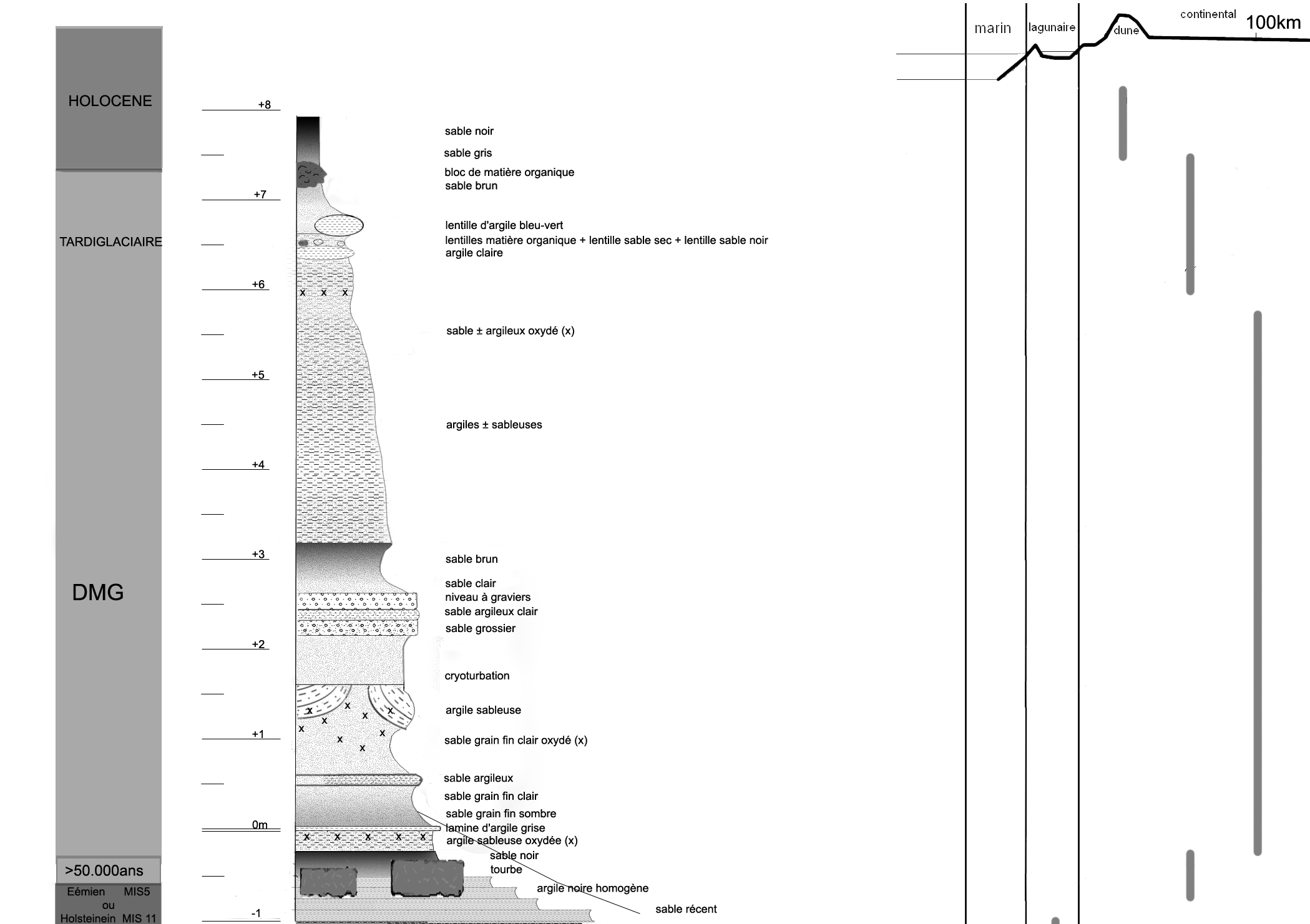

Salut

Pour ma part, je dessine le log sur papier mm avec beaucoup de détails

Ensuite je scanne puis j'importe dans illustrator et je redessine le tout.

Je n'utilise pas les figurés prédéfinis (moins jolis que ce que tu peux faire manuellement)

Bon ça prend énormément de temps mais au final c'est beaucoup plus classe

A+

hercule

[Invité ixbriix]

Salut! Moi j'utilise Adode photoshop mais parce que j'ai pas d'expérience avec illustrator... mais le principe est le même : tu fais des imprimecran des figurés de ce pdf http://www.myotherdrive.com/dyn/pv/144.261.../legendelog.pdf OU http://www.myotherdrive.com/dyn/pv/144.261...05.6a65fi?sort=.

Tu peux utiliser un programme qui sélectionne qu'une partie de ce qu'affiche l'écran : http://www.01net.com/outils/telecharger/wi.../tele32535.html.

En fait il y a plusieurs facons de récuperer les figurés du pdf, tu dois pouvoir les importer du pdf sur un fichier doc direct avec la souris.

Avec photoshop je fais un calque pour chaque unité pour facilement les déplacer et les modifier.

[Invité ixbriix]

Sans avoir lu le sujet en profondeur, avec photoshop :

j'ouvre une nouvelle feuille taille 20x30cm à peu près de la taille d'une A4

je travaille qu'avec des calques, il faut faire attention à la sélection d'une zone, il faut qu'elle corresponde bien au calque que l'on veut modifier

ouvrir la fenêtre calque...ou l'on sélectionne un calque parmi plusieurs (l'oeil permet de rendre visible ou non le calque)

tu laisses tomber le premier calque nomé fond

tu crées un nouveau calque (CTRL+N)

je sélectionne le carré dans lequel vont apparaitre les figurés

je lui ajoute des figurés à partir de ce pdf http://www.myotherdrive.com/dyn/pv/144.261.../legendelog.pdf OU http://www.myotherdrive.com/dyn/pv/144.261...05.6a65fi?sort=.

que je récupère suivant ma roche avec ce logiciel : http://www.01net.com/outils/telecharger/wi.../tele32535.html.

ensuite en gardant la même zone sélectionnée, je crée un nouveau calque

on peut lui mettre une couleur par exemple...

dans la fenêtre des calques, on a des options pour chaque calque : normal, produit,fusion, etc. (15 choix possibles)

et ces options de calque sont la meilleure solution pour faire un travail efficace.

pour finir on associe les deux calques (clic droit sur le calque dans fenêtre des calques : associer avec le calque précédent)... pour pas qu'il nous embête par la suite!

Bon de toute facon avec ces logiciels chacun a ses petites habitudes, et y'a des milliers de façon pour faire les choses.

[Lukas Tauteh]

I seriously do not understand how to draw log stratigraphic or let say i do not get what it is trying to say
