Chevalements et puits de mine

[pernowel]

La fosse Sabatier en 1981, un an après sa fermeture. photos réalisée le soir à la tombée de la nuit et sous la pluie... le Nord quoi ... comme chez les Chtis

Une autre faite en 1984 avec un meilleur éclairage et une diapo en meilleur état

Merci de faire partager ces très belles photo.

Depuis décembre 89, ce livre est resté des années à mon chevet......

En septembre 94, Sabatier n'était déjà plus!

[pernowel]

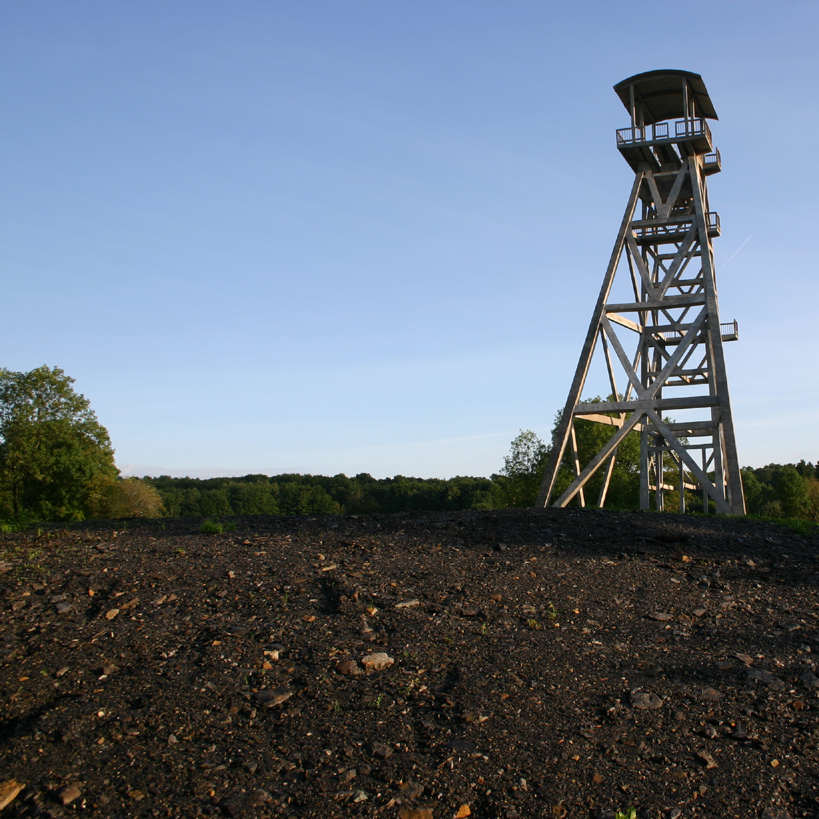

Une très belle maquette.........à l'échelle 1.

[trenen23]

Bonsoir à tous,

Désolé je n'ai pas de photo, je n'ai pas eu le temps de repasser (et pourtant on a pas trouvé grand chose au Masdieu cet après midi là, juste un bon moment de détente et un bon demi m3 (?) de cailloux sortis). Au dessus du Puits Ricard il y a dans un virage près d'un hameau (ça doit être la Forêt) un mini-chevalement métallique (4-5 m de ht) avec une molette. Voyez-vous où c'est et à quoi ça correspond ?

Message perso pour Michel de Branoux (c'est bien ça ?) croisé au Masdieu. J'ai bien vu le terril avant les Taillades et l'échancrure faite au bâtiment voisin, par le dernier soubresaut de Destival (mais c'était moi qui conduisait et il fallait tracer ce jour là).

En demandant gentiment, je suis sur que quelqu'un va mettre la ou les photos et rajouter l'histoire du puits qui ne voulait pas disparaître......

Amitiés à tous, Serge

[pernowel]

Tu peux localiser plus précisément l'endroit - via google par exemple.

Y a t il un massif concave ou naissance d'un puits au pied?

Ne serai-ce pas une tour de portage de câble traineur?

[pernowel]

Tu peux localiser plus précisément l'endroit - via google par exemple.

Y a t il un massif concave ou naissance d'un puits au pied?

Ne serai-ce pas une tour de portage de câble traineur?

Si c'est ce que je pense, ce doit être un vestige du Transport aérien Ricard>Champclauson pour la mise en terrils des schistes

[pernowel]

...

En demandant gentiment, je suis sur que quelqu'un va mettre la ou les photos et rajouter l'histoire du puits qui ne voulait pas disparaître......

(source wikipedia)

et

Depuis ce site : http://www.cevennes-photo.fr/mines/destival/Mines%201.html

[pernowel]

Joli treuil. C'était un guidage par quoi ?

Aux ardoisières d'Angers c'est un guidage par 4 câbles et une seule cage, à deux étages, avec contrepoid (on le croise dans le puits). Je n'avais jamais vu ça. Néanmoins, il y a 2 câbles sur le treuil cylindrique (un dans chaque "sens"). Je n'ai rien compris au fonctionnement

Le guidage (48kg / ml = rail PLM-SNCF) à Ricard est dit ''en bout'' aux extrémités de la cage.

Généralement ce type de guidage s'interrompt à l'arrivé en recette pour laisser passer les bennes (cas d'une par plateau). La cage est néanmoins guidé par 4 UPN sur les angles appelés faux-guides.

Il me semble qu'a Ricard, le guidage ne s'interrompt pas et est continu sur l'ensemble de la verticalité du puits/chevalement (cage à 2 bennes par plateau).

[trenen23]

Merci,

C'est bien à droite juste après le virage en arrivant à la Forêt, ça ne me parait pas avoir de rapport avec un cable transporteur, (trop bas) plutôt comme un truc pour descendre un appareil de mesure dans un puits annexe.

Serge

[pernowel]

Merci,

C'est bien à droite juste après le virage en arrivant à la Forêt, ça ne me parait pas avoir de rapport avec un cable transporteur, (trop bas) plutôt comme un truc pour descendre un appareil de mesure dans un puits annexe.

Serge

Peux-tu être un poil + précis (le sujet m'intéresse)

Le Virage.....des virages, il n'y a que ça dans ce coin

A la sortie de la Foret en montant vers Champclauson via une DFCI? Donnes les ccordonnées google, ce sera plus facile

[pernowel]

Bonsoir Amm

tu as pas eu le droit à une petite visite

C'était le bon vieux temps

[trenen23]

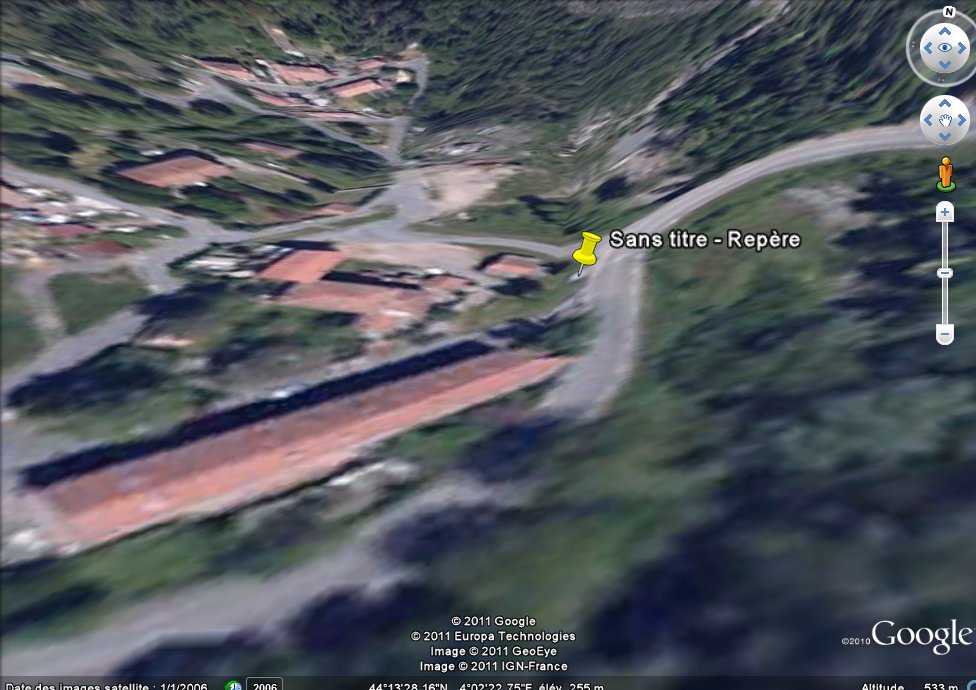

A priori 44°13'31" N et 4°02'27" E si je ne me trompe pas. en bord (gauche en montant) de route goudronnée (c'est quoi une DFCI ?)

Serge

[pernowel]

Ok

L'ouvrage que tu décrit serait à l’aplomb de la galerie Sainte Barbe. Effectivement un truc du genre de ta description me disais aussi qq chose sans vraiment le situer exactement (comme quoi l'effet cinétique en voiture). Par contre il est bien en recul de la route car il n'est pas visible dans google view.

DFCI : Défense de la Forêt Contre les Incendies (abus de language car j'aurais du écrire chemin de)

[trenen23]

En fait je me demande s'il ne s'agit pas d'un truc sur le bloc de béton coché, c'est quand même rouillé un chouïa

Serge

[pernowel]

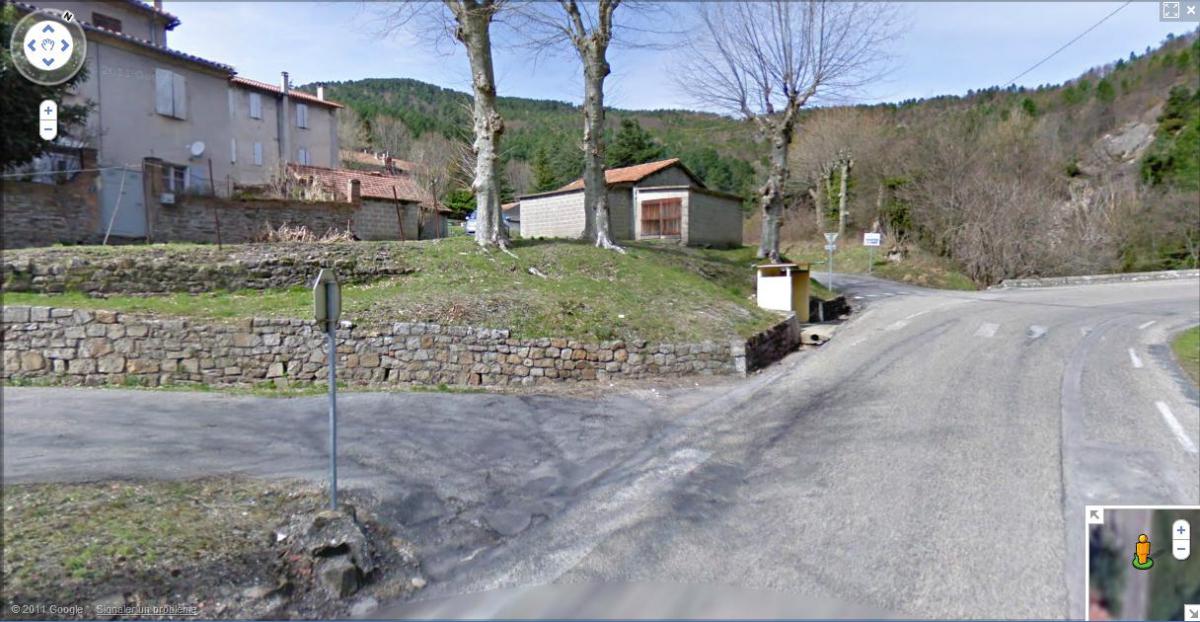

Ben je vois rien sur google view.

A moins que ce soit une ''chèvre'' temporaire pour une visite de la galerie?

[trenen23]

Tu n'aurais pas même vue dans l'autre sens ?

Voire même me donner l'adresse pour afficher les vues (je n'ai pas trouvé), je pense qu'on se trouve juste avant le panneau. Chèvre possible mais c'est vertical et rouillé, ça ressemble à un truc pour descendre un appareil de mesure.

A moins que ma mémoire me joue des tours mais à si peu de distance ça m'étonnerait

[pernowel]

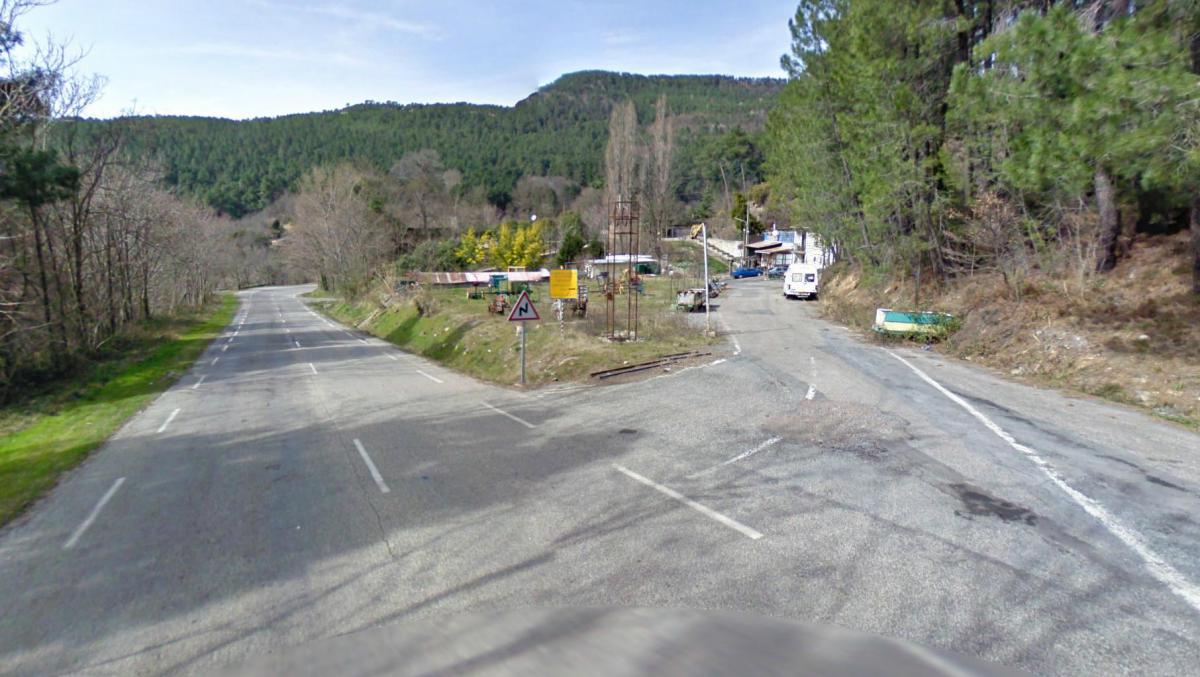

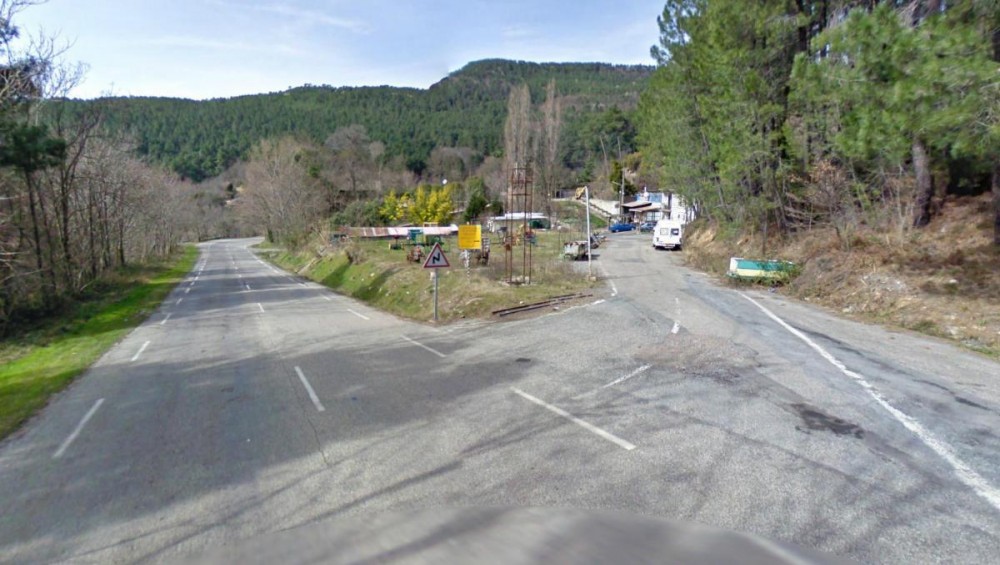

J'ai parcouru, sur google view 500m en aval et amont, je n'ai rien trouvé sauf ça en continuant de monter arrivé sur le replat, un peu après l'accès à la plate forme de la galerie Philippeau...

[trenen23]

Autant pour moi, c'était au dessus, c'est le petit truc en face au carrefour en plein milieu de la photo.

As-tu un document avec les entrées de galerie sur plan pour me repérer ?, j'aimerais aussi des documents sur les découvertes. J'ai le livre de P.C. Guiollard, mais pas moyen de mettre la main dessus (et pourtant je l'ai relu il y a deux mois !) et pour les découvertes il me semble bien qu'il a été écrit avant.

Très intéressantes les photos, mais peut-on les faire défiler en diaporama ? une par une c'est un peu fastidieu.

Merci encore, Serge

[pernowel]

Si c'est ça dont on parle, alors désolé de te dire que ce n'est qu'une représentation naïve de temps anciens.

Pour activer google street view, tu balades le petit bonhomme (google map) en haut à gauche de la fentre de nav sur les routes que tu souhaites voir.

Pour les documents, outre le livre introuvable, épuisé, mais qui circule sous le manteau de PCG, je recommande la lecture du livre de Michel Vincent: Les mines des Cevennes - Histoire des concessions et des chemins de fer miniers, au éditions Terre Cévenole

Très, très complet, du moins pour la part qui m'intéresse.

[trenen23]

Peux-tu préciser le sens de ta première phrase ? tu veux dire que c'est une maquette purement décorative, ou que je suis juste un peu blaireau ! ?

Serge

[pernowel]

tu veux dire que c'est une maquette purement décorative

Voilà

[pernowel]

As-tu un document avec les entrées de galerie sur plan pour me repérer ?

MP

[pernowel]

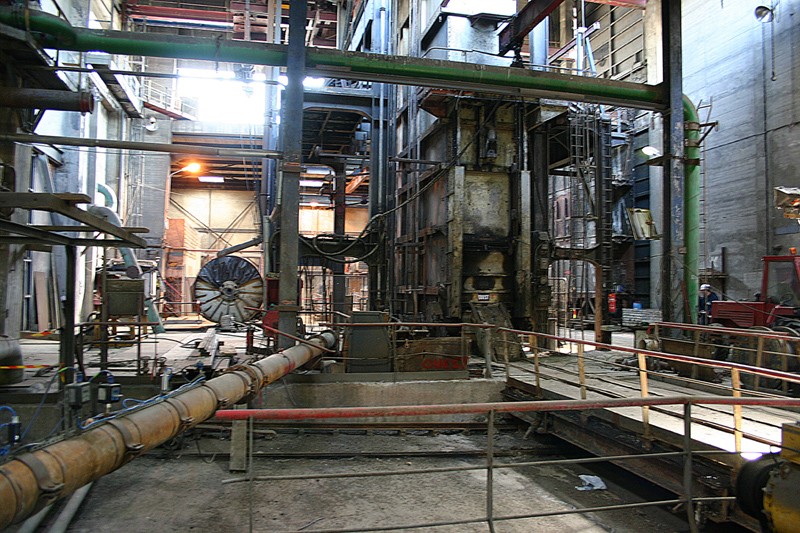

Industrie Lourde

[pernowel]

@trenen23

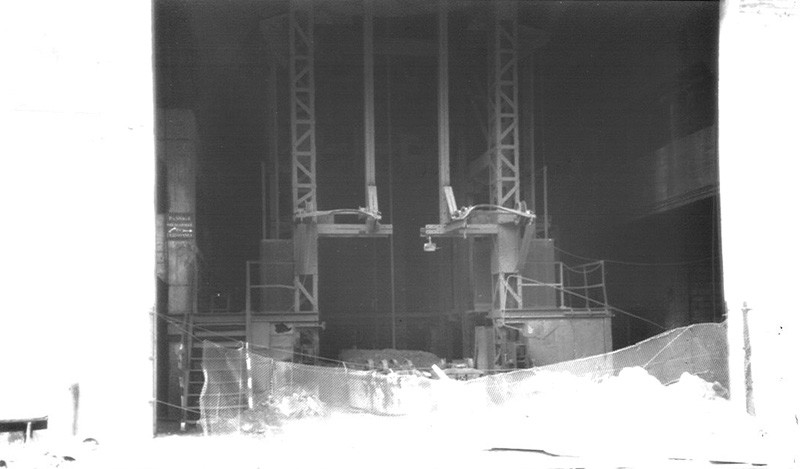

Destival 08-1988 : Recette à matériaux (0.00) Constructeur Société Séphanoise de Construction Mécanique

Le portail de sortie des skips est à l'opposé. Une partie du faux carré à été démonté pour effectuer le remblayage ou tout du moins constituer un tas de matériaux sur les planchers mobiles

Cependant en 1988, ce puits était-il remblayé dans cet état: un skip et ses câbles de queue et tête dans le puits (l'autre étant en recette à charbon)?

[pernowel]

Je continue à ouvrir la boite à souvenir.

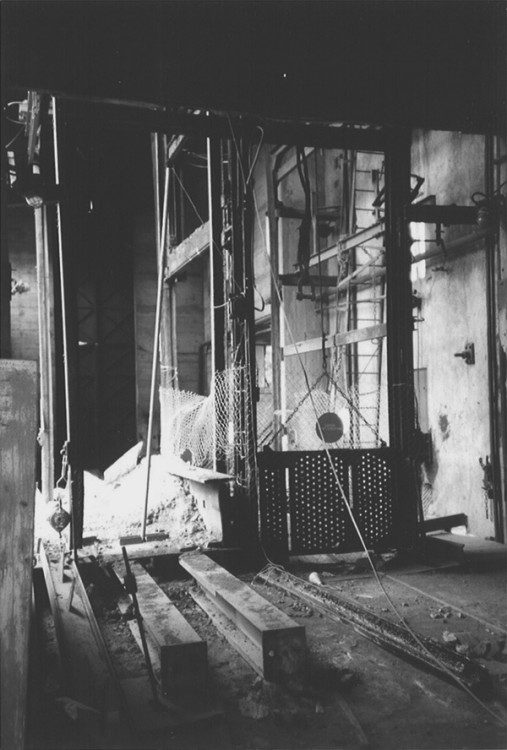

Recette à matériaux - Cages à guidage par coté.

[CLERGUEMORT]

Si c'est ce que je pense, ce doit être un vestige du Transport aérien Ricard>Champclauson pour la mise en terrils des schistes

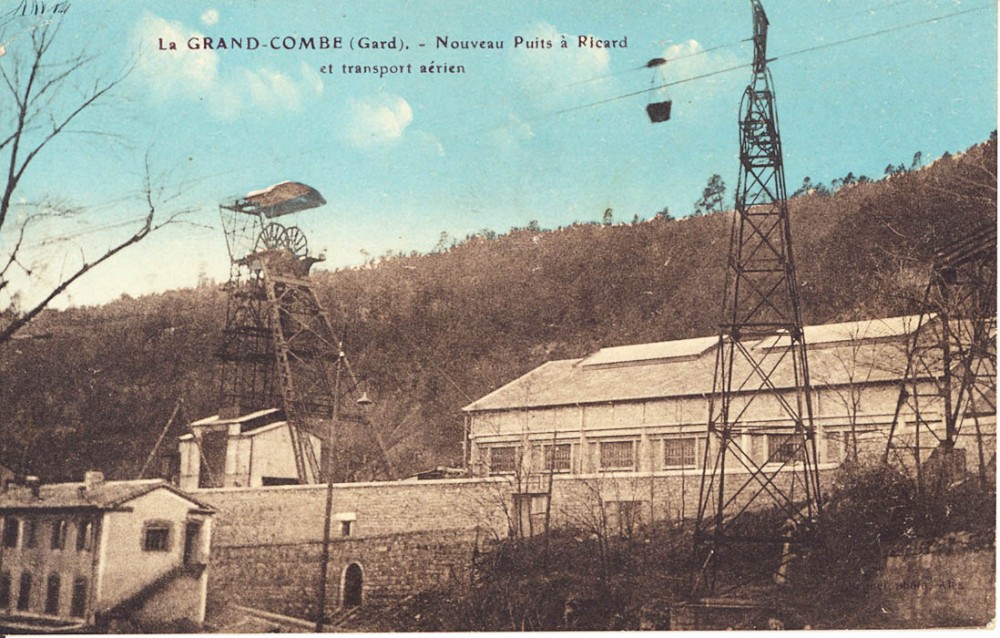

l'objet en question dans les années 30 avec l'ancien chevalement du puits Ricard d'avant l'incendie de 1938. Il existe effectivement encore quelques traces des bases de pylones.
